Электрооборудование (2-4) — HITACHI EX3500

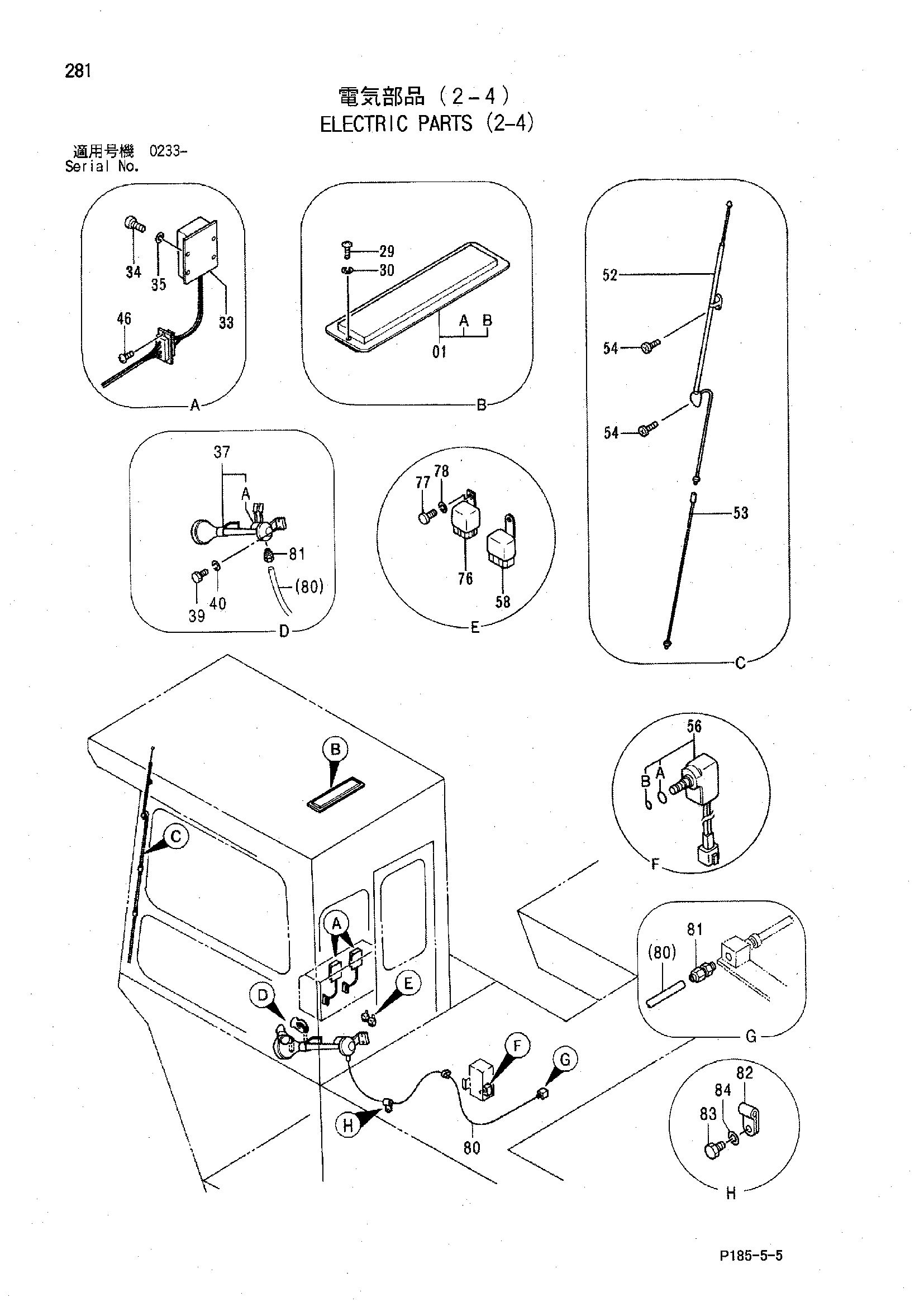

Заводская схема «Электрооборудование (2-4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186359 | Плафон кабины | 1 |
| 01A | 4222358 | Фонарь | 1 |
| 01B | 4279709 | Крышка | 1 |
| 29 | M430413 | Винт | 6 |
| 30 | A590904 | Пружинная шайба | 6 |
| 33 | 4186080 | Амплифиер | 2 |
| 34 | M340613 | Болт с внутренним шестигранником | 8 |
| 35 | A590906 | Пружинная шайба | 8 |
| 37 | 4224603 | Звуковой сигнал | 1 |
| 37A | 4337024 | Клапан | 1 |
| 39 | J900820 | Болт | 3 |
| 40 | A590908 | Пружинная шайба | 3 |
| 46 | M430410 | Винт | 8 |
| 52 | 4123177 | Антенна | 1 |
| 53 | 4054380 | Питатель | 1 |
| 54 | M430416 | Винт | 2 |
| 56 | 4283798 | Датчик давления | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 56B | 4138938 | Уплотнительное кольцо | 1 |
| 58 | 4183189 | Реле | 1 |
| 76 | 4189566 | Реле | 1 |
| 77 | M430610 | Винт | 2 |
| 78 | A590906 | Пружинная шайба | 2 |
| 80 | 4359628 | Трубка | 1 |
| 81 | 4502672 | Разъём | 2 |
| 82 | 4190271 | Зажим | 1 |
| 83 | J901016 | Болт | 1 |
| 84 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
