Аккумулятор крышка — HITACHI EX3500

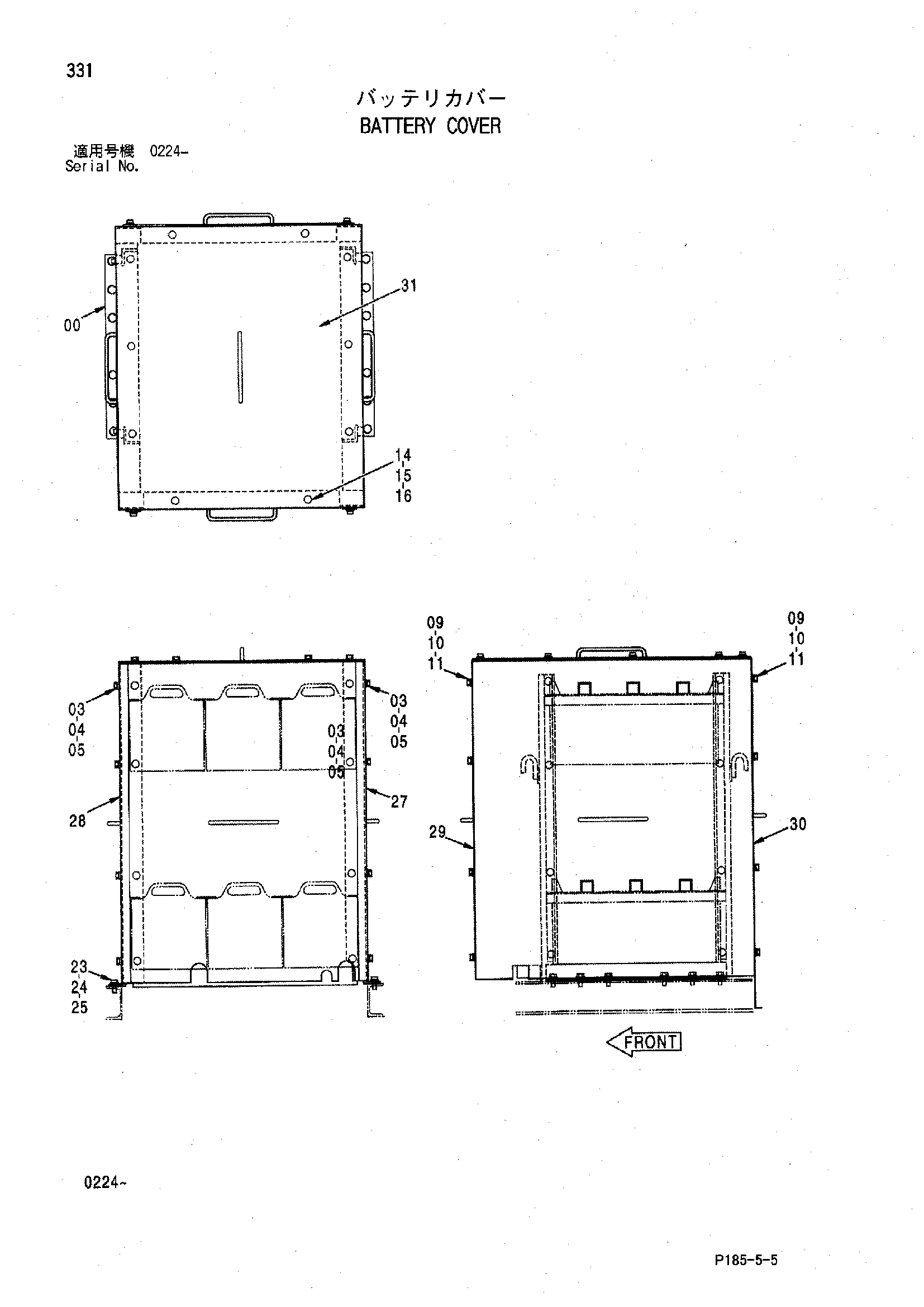

Заводская схема «Аккумулятор крышка» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025573 | Опора | 1 |
| 03 | J901020 | Болт | 16 |
| 04 | A590910 | Пружинная шайба | 16 |
| 05 | A590110 | Плоская шайба | 16 |
| 09 | J901020 | Болт | 16 |
| 10 | A590910 | Пружинная шайба | 16 |
| 11 | A590110 | Плоская шайба | 16 |
| 14 | J901020 | Болт | 10 |
| 15 | A590910 | Пружинная шайба | 10 |
| 16 | A590110 | Плоская шайба | 10 |
| 23 | J901230 | Болт | 12 |
| 24 | 4086891 | Шайба | 12 |
| 25 | A590912 | Пружинная шайба | 12 |
| 27 | 7028616 замена: 7036265 | Крышка | 1 |
| 27 | 7036265 | Крышка | 1 |
| 28 | 7028617 замена: 7036266 | Крышка | 1 |
| 28 | 7036266 | Крышка | 1 |
| 29 | 7029181 замена: 7036269 | Крышка | 1 |
| 29 | 7036269 | Крышка | 1 |
| 30 | 7029180 замена: 7036268 | Крышка | 1 |
| 30 | 7036268 | Крышка | 1 |
| 31 | 7028817 замена: 7036267 | Крышка | 1 |
| 31 | 7036267 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
