Кондиционер группа (2) — HITACHI EX3500

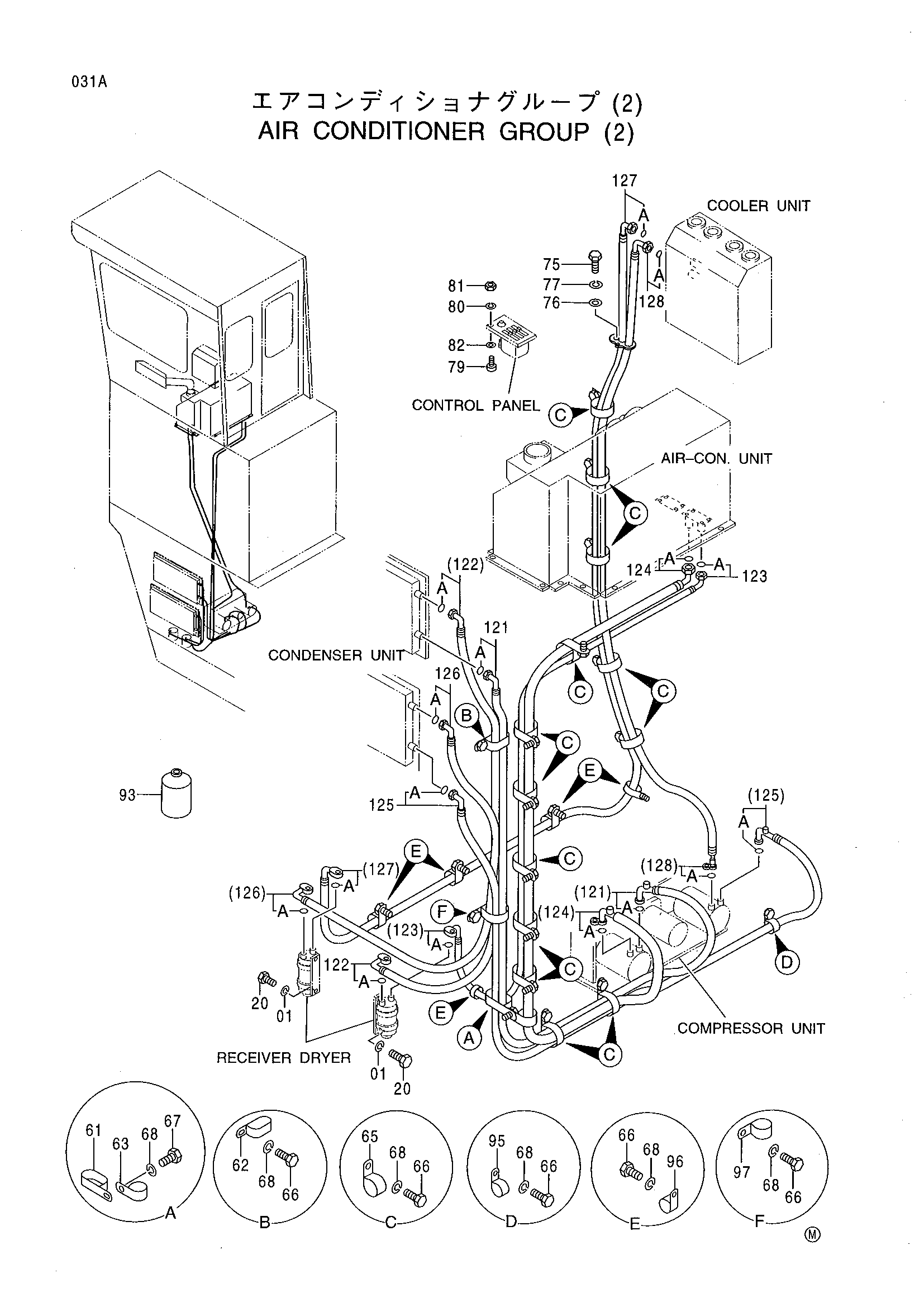

Заводская схема «Кондиционер группа (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590908 | Пружинная шайба | 4 |
| 20 | J900816 | Болт | 4 |
| 61 | 4190266 | Зажим | 1 |
| 62 | 4192034 | Зажим | 1 |
| 63 | 4190264 | Зажим | 1 |
| 65 | 4193816 | Зажим | 15 |
| 66 | J901016 | Болт | 23 |
| 67 | J901020 | Болт | 1 |
| 68 | A590910 | Пружинная шайба | 24 |
| 75 | J900614 | Болт | 1 |
| 76 | A590106 | Плоская шайба | 1 |
| 77 | A590906 | Пружинная шайба | 1 |
| 79 | J850410 | Винт | 4 |
| 80 | J251004 | Пружинная шайба | 4 |
| 81 | J230004 | Гайка | 4 |
| 82 | J250004 | Плоская шайба | 4 |
| 93 | 4347644 | GAS | 11 |
| 95 | 4190274 | Зажим | 1 |
| 96 | 4190263 | Зажим | 5 |
| 97 | 4190265 | Зажим | 1 |
| 121 | 4341778 | Шланг радиатора | 1 |
| 121A | 4343840 | Уплотнительное кольцо | 2 |
| 122 | 4341779 | Шланг радиатора | 1 |
| 122A | 4343839 | Уплотнительное кольцо | 2 |
| 123 | 4380176 | Шланг радиатора | 1 |
| 123A | 4343839 | Уплотнительное кольцо | 2 |
| 124 | 4380177 | Шланг радиатора | 1 |
| 124A | 4343838 | Уплотнительное кольцо | 2 |
| 125 | 4341782 | Шланг радиатора | 1 |
| 125A | 4343840 | Уплотнительное кольцо | 2 |
| 126 | 4341783 | Шланг радиатора | 1 |
| 126A | 4343839 | Уплотнительное кольцо | 2 |
| 127 | 4380178 | Шланг радиатора | 1 |
| 127A | 4343839 | Уплотнительное кольцо | 2 |
| 128 | 4380179 | Шланг радиатора | 1 |
| 128A | 4343838 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
