Воздушный трубопроводы (3) — HITACHI EX3500

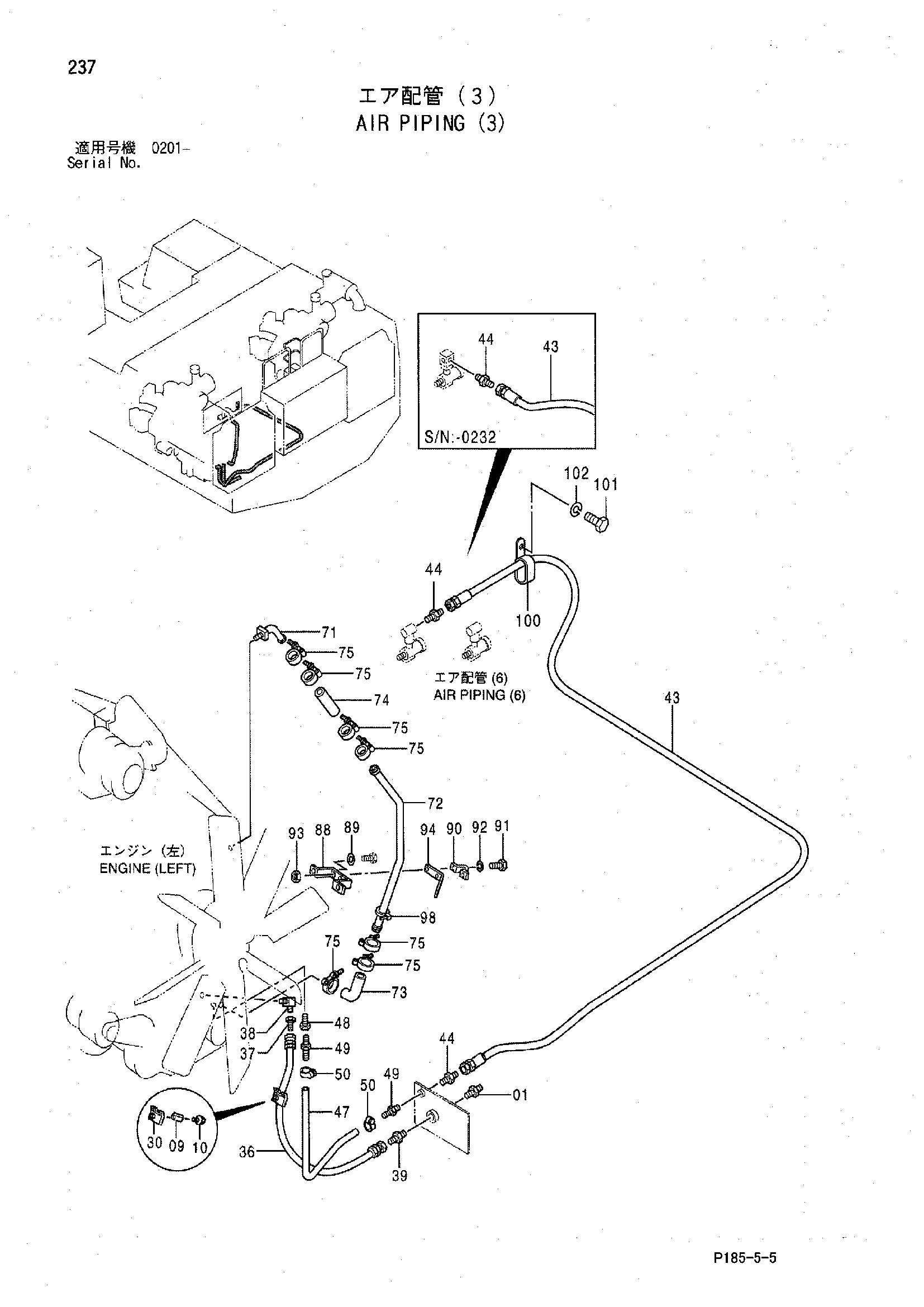

Заводская схема «Воздушный трубопроводы (3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1304 | Адаптер | 1 |
| 09 | 4190263 | Зажим | 1 |
| 10 | J011020 | Болт с шайбой | 1 |
| 30 | 8059399 | Кронштейн | 1 |
| 36 | 4192992 замена: 4326124 | Воздушный шланг | 1 |
| 36 | 4326124 | Воздушный шланг | 1 |
| 37 | 4241881 | Адаптер | 1 |
| 38 | 94-1404 | Угловой штуцер | 1 |
| 39 | 94-1304 | Адаптер | 1 |
| 43 | 4192995 | Резиновый шланг | 1 |
| 43 | 4359627 | Резиновый шланг | 1 |
| 44 | 94-1302 | Адаптер | 2 |
| 47 | 4192996 | Резиновый шланг | 1 |
| 48 | 4089531 | Адаптер | 1 |
| 49 | 49960 | Адаптер | 2 |
| 50 | 4514700 | Зажим шланг | 2 |
| 71 | 9735118 | Разъём | 1 |
| 72 | 3052160 | Трубка | 1 |
| 73 | 4193100 | Резиновый шланг | 1 |
| 74 | 4193101 | Резиновый шланг | 1 |
| 75 | 4173031 | Хомут шланга | 7 |
| 88 | 4275836 | Кронштейн | 1 |
| 89 | A590108 | Шайба | 2 |
| 90 | 4198258 | Хомут трубки | 1 |
| 91 | J900825 | Болт | 2 |
| 92 | A590908 | Пружинная шайба | 2 |
| 93 | M500807 | Гайка | 2 |
| 94 | 4215724 | Стойка | 1 |
| 98 | 4055311 | Зажим | 1 |
| 100 | 4190266 | Зажим | 1 |
| 101 | J901016 | Болт | 1 |
| 102 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
