Всасывание трубопроводы — HITACHI EX3500

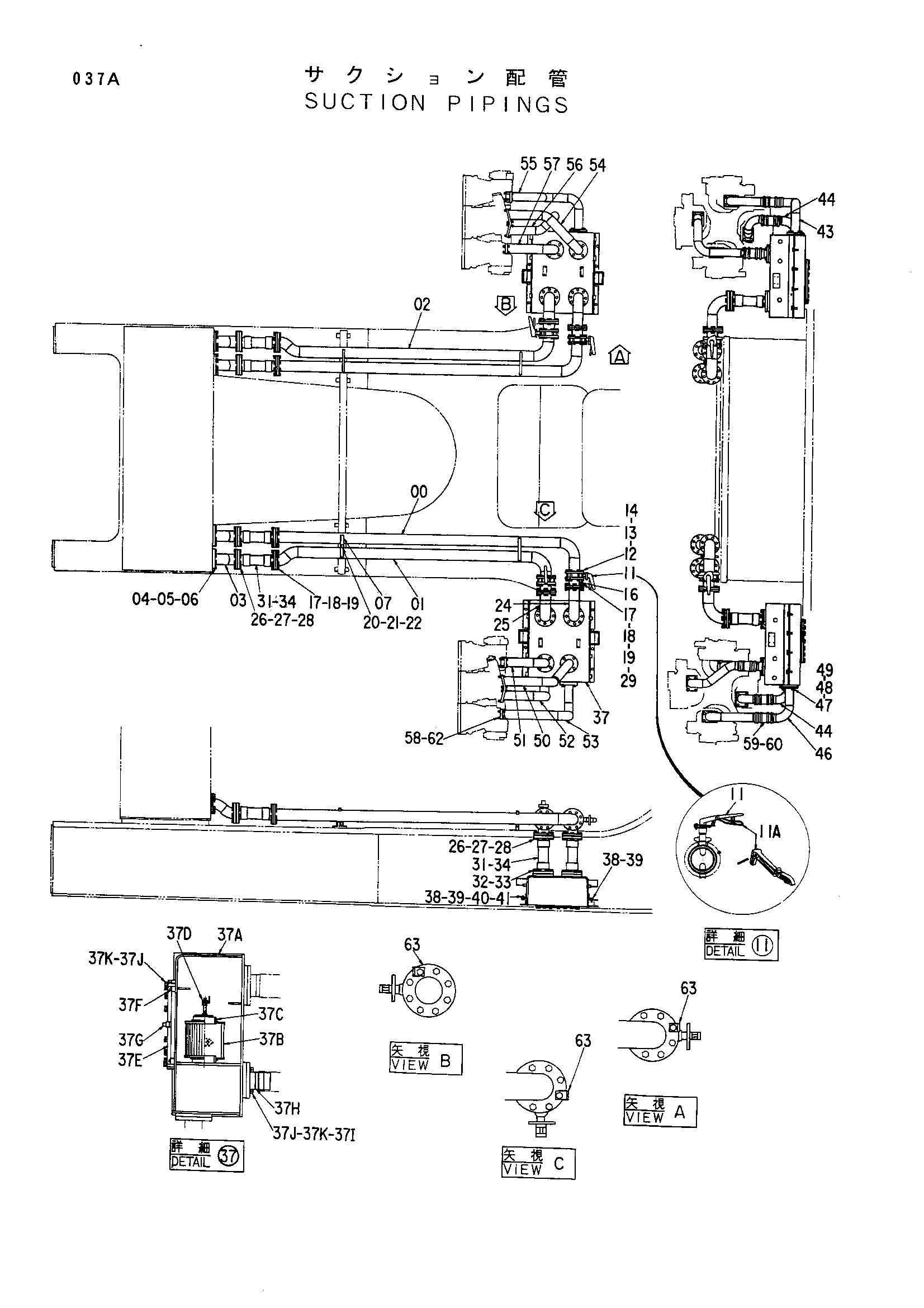

Заводская схема «Всасывание трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7017266	Трубка	2
01	7017267	Трубка	1
02	7017268	Трубка	1
03	9726182	Трубка	4
04	J901640	Болт	32
05	A590916	Пружинная шайба	32
06	4153553	Уплотнительное кольцо	4
06	A810135 замена: 4153553	Уплотнительное кольцо	4
07	4193947	Хомут трубки	4
11	4193414	Клапан	4
11A	4296106	Рычаг	1
12	J901600	Болт	32
13	A590916	Пружинная шайба	32
14	J950016	Гайка	32
16	9726013	Трубка	4
17	J901655	Болт	64
18	A590916	Пружинная шайба	64
19	J950016	Гайка	64
20	J901011	Болт	4
21	A590910	Пружинная шайба	4
22	A590110	Шайба	4
24	8036403	Трубка	2
25	8036404	Трубка	2
26	J901660	Болт	64
27	A590916	Пружинная шайба	64
28	J950016	Гайка	64
29	4153553	Уплотнительное кольцо	4
29	A810135 замена: 4153553	Уплотнительное кольцо	4
31	4193799	Шланг	8
32	J901640	Болт	32
33	A590916	Пружинная шайба	32
34	4153153	Уплотнительное кольцо	16
34	94333 замена: 4153153	Уплотнительное кольцо	16
37	9069372	Суб-танк	2
37A	6007999	Бак	1
37B	3035092	Фильтрующий элемент	2
37C	9726012	Держатель	2
37D	J950016	Гайка	4
37E	4192924	Крышка	1
37F	4139663 замена: 4153196	Уплотнительное кольцо	1
37F	4153196	Уплотнительное кольцо	1
37G	J75210	Пробка	1
37H	9726014	Трубка	2
37I	4153547	Уплотнительное кольцо	2
37I	A810105 замена: 4153547	Уплотнительное кольцо	2
37J	J901640	Болт	24
37K	A590916	Пружинная шайба	24
38	J901240	Болт	16
39	449490	Шайба	16
40	A590712	Шайба уклон	8
41	J950012	Гайка	8
43	8035943	Трубка	1
44	8036397	Трубка	2
46	8036395	Трубка	1
47	J901640	Болт	16
48	A590916	Пружинная шайба	16
49	4153547	Уплотнительное кольцо	4
49	A810105 замена: 4153547	Уплотнительное кольцо	4
50	7017270	Трубка	1
51	8036405	Трубка	1
52	8036401	Трубка	1
53	8036394	Трубка	1
54	8036399	Трубка	1
55	8036402	Трубка	1
56	8036398	Трубка	1
57	8036400	Трубка	1
57	8036400	Трубка	1
57	8049117	Трубка	1
58	4153546	Уплотнительное кольцо	8
58	A810100 замена: 4153546	Уплотнительное кольцо	8
59	4302264	Резиновый шланг	8
60	4152705 замена: 4285234	Хомут шланга	32
60	4285234	Хомут шланга	32
62	M341645	Болт с внутренним шестигранником	32
63	4209523	Угол	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
