Передний трубопроводы <экскаватор> — HITACHI EX3500

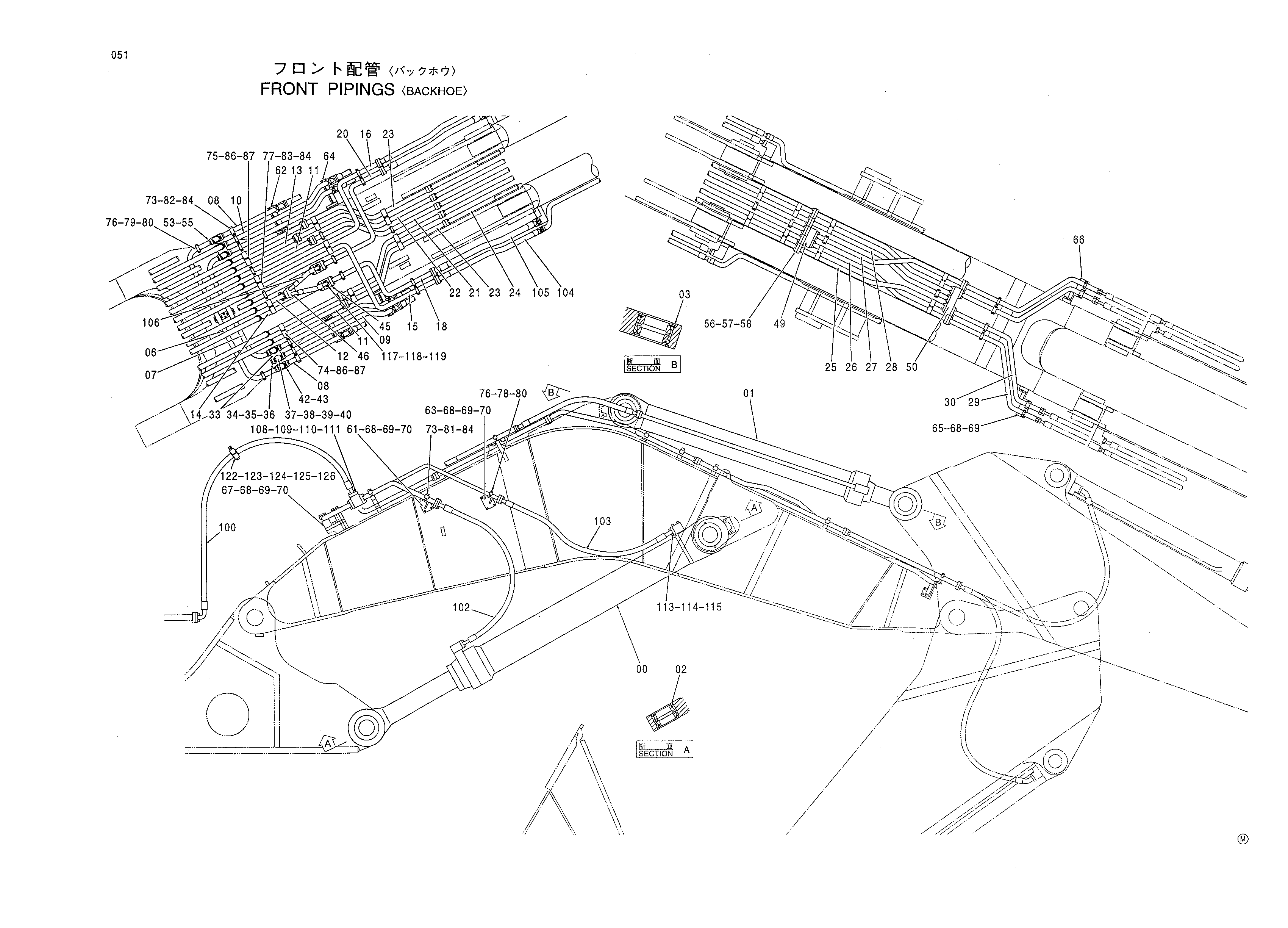

Заводская схема «Передний трубопроводы <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4379787	Гидроцилиндр стрелы	2
01	4379788	Гидроцилиндр рукояти	2
02	4231796	Пылезащитное уплотнение	8
03	4231798	Пылезащитное уплотнение	8
04	4231802	Шайба	8
05	4231799	Пылезащитное уплотнение	8
06	8042654	Трубка	1
07	8042655	Трубка	1
08	8063212	Трубка	2
09	8042657	Трубка	2
10	8042658	Трубка	2
11	8063213	Трубка	4
12	8063214	Трубка	1
13	8063215	Трубка	1
14	8063216	Трубка	2
15	8042663	Трубка	1
16	8042664	Трубка	1
18	8063217	Трубка	1
20	8063218	Трубка	1
21	8063219	Трубка	1
22	8063220	Трубка	1
23	8063221	Трубка	3
24	8063222	Трубка	5
25	8063223	Трубка	1
26	8063224	Трубка	1
27	8063225	Трубка	1
28	8063226	Трубка	2
29	8042676	Трубка	2
30	8063227	Трубка	2
31	4231803	Шайба	8
32	4231800	Пылезащитное уплотнение	8
33	4192967	Коллектор	2
34	4091297	Крышка	2
35	4510169	Уплотнительное кольцо	2
36	4146847	Болт с внутренним шестигранником	8
37	3031029	Крышка	1
38	4510170	Уплотнительное кольцо	1
39	J912070	Болт	4
40	A590920	Пружинная шайба	4
42	3033044	Блок	2
43	4093624	Пробка	2
43A	957366	Уплотнительное кольцо	1
45	3042892	Блок	2
46	4226795	Коллектор	1
49	4226930	Коллектор	1
50	4226931	Коллектор	1
53	4510169	Уплотнительное кольцо	8
55	4146847	Болт с внутренним шестигранником	32
56	4510170	Уплотнительное кольцо	31
57	J912070	Болт	124
58	A590920	Пружинная шайба	124
61	8042648	Кронштейн	1
62	8042649	Кронштейн	1
63	8042650	Кронштейн	1
64	8042651	Кронштейн	1
65	8057482	Кронштейн	1
66	8057483	Кронштейн	1
67	9730787	Седло винта	1
68	J901245	Болт	26
69	A590912	Пружинная шайба	26
70	4086891	Шайба	18
73	4257715	Хомут трубки	21
74	4226934	Хомут трубки	12
75	4179429	Хомут трубки	3
76	4257716	Хомут трубки	18
77	4198919	Хомут трубки	2
78	J901295	Болт	8
79	J901280	Болт	28
80	A590912	Пружинная шайба	36
81	J901403	Болт	4
82	J901400	Болт	38
83	J901485	Болт	4
84	A590914	Пружинная шайба	46
86	J901600	Болт	30
87	A590916	Пружинная шайба	30
90	4335865	Трубка	2
91	4048485	Серьга	2
92	4279817	Канат провод	2
93	4048480	Серьга	2
94	4335865	Трубка	2
95	4280796	Канат провод	2
96	4204850	Крышка	17
97	4510170	Уплотнительное кольцо	17
98	4204849	Крышка	2
99	4510169	Уплотнительное кольцо	2
100	4325462	Шланг	15
102	4347993	Шланг	2
103	4347994	Шланг	4
104	4347995	Шланг	2
105	4347996	Шланг	2
106	4347981	Шланг	2
108	4510170	Уплотнительное кольцо	25
109	4169565	Разъёмный фланец	50
110	J912070	Болт	100
111	A590920	Пружинная шайба	100
113	4510169	Уплотнительное кольцо	14
114	4075854	Разъёмный фланец	28
115	4146847	Болт с внутренним шестигранником	56
117	4508805	Уплотнительное кольцо	4
118	4089703	Разъёмный фланец	8
119	4146848	Болт с внутренним шестигранником	16
122	3043266	Хомут	2
123	4201092	Втулка	15
124	J901214	Болт	9
125	J950012	Гайка	18
126	449490	Шайба	18

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
