Напорные трубопроводы (3) — HITACHI EX3500

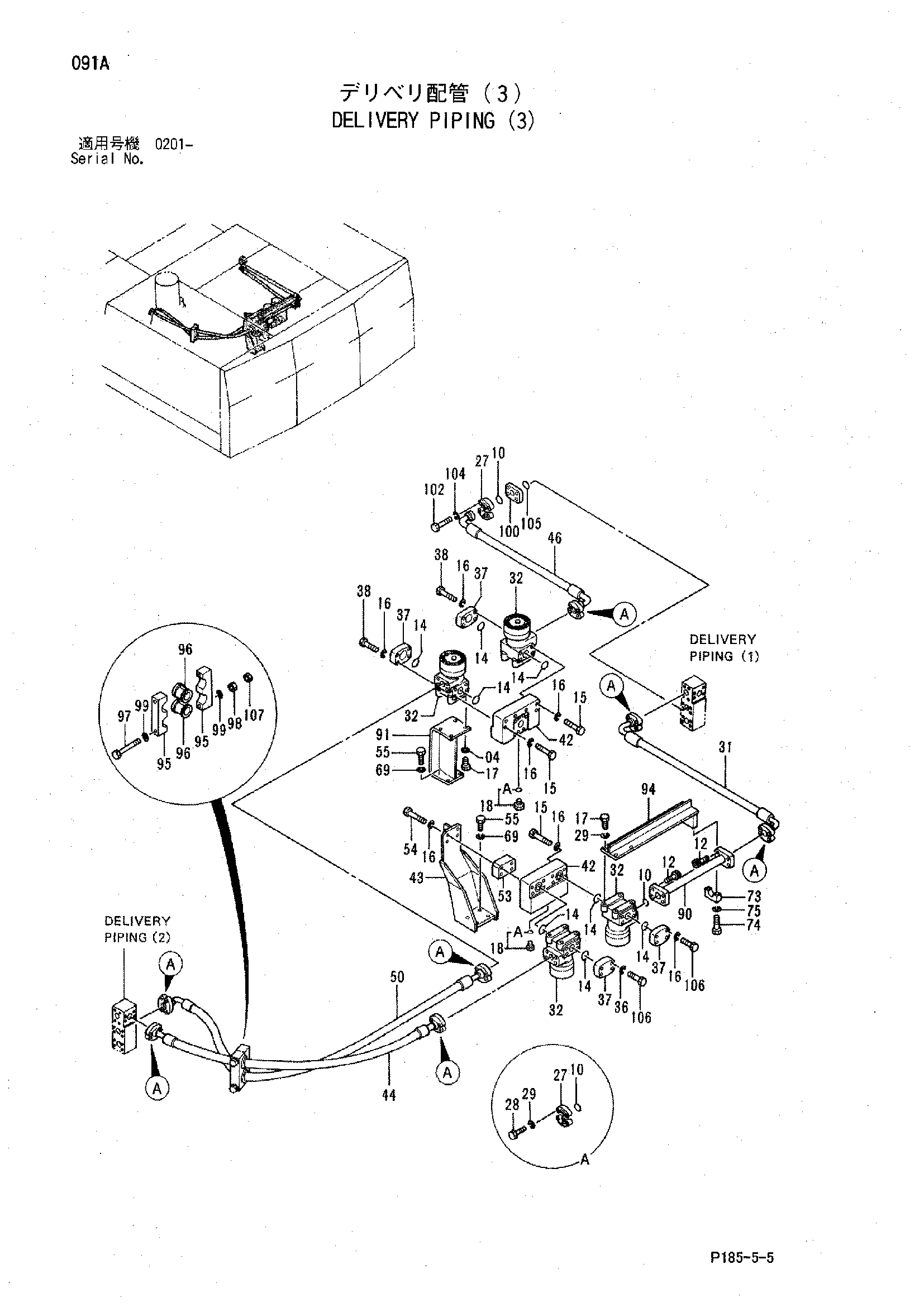

Заводская схема «Напорные трубопроводы (3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	A590916	Пружинная шайба	4
10	4292384	Уплотнительное кольцо	9
12	M341650	Болт с внутренним шестигранником	8
14	4292385	Уплотнительное кольцо	8
15	J912006	Болт	12
16	A590920	Пружинная шайба	32
17	J901645	Болт	8
18	4093624	Пробка	2
18A	957366	Уплотнительное кольцо	1
27	4075854	Разъёмный фланец	16
28	J901655	Болт	28
29	A590916	Пружинная шайба	32
31	4203178 замена: 4347812	Шланг	1
31	4347812	Шланг	1
32	9091859	Сетчатый фильтр	4
37	3031029	Крышка	4
38	J912075	Болт	8
42	4193669	Блок	2
43	7018340	Кронштейн	1
44	4180360 замена: 4324463	Шланг	1
44	4324463	Шланг	1
46	4192069 замена: 4347814	Шланг	1
46	4347814	Шланг	1
50	4192063 замена: 4324464	Шланг	1
50	4324464	Шланг	1
53	4194487	Проставка	1
54	J912015	Болт	4
55	J901440	Болт	8
69	A590914	Пружинная шайба	8
73	4058368	Хомут трубки	1
74	J901280	Болт	2
75	A590912	Пружинная шайба	2
90	8038694	Трубка	1
91	8038699	Кронштейн	1
94	8037804	Кронштейн	1
95	4208218	Хомут	2
96	4201093	Втулка	2
97	J901214	Болт	2
98	J950012	Гайка	2
99	449490	Шайба	4
100	4240575	Крышка	1
102	J901685	Болт	4
104	A590916	Пружинная шайба	4
105	4292384	Уплотнительное кольцо	1
106	J912080	Болт	8
106	J912075	Болт	8
107	J950012	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
