Линкаге — HITACHI EX3500

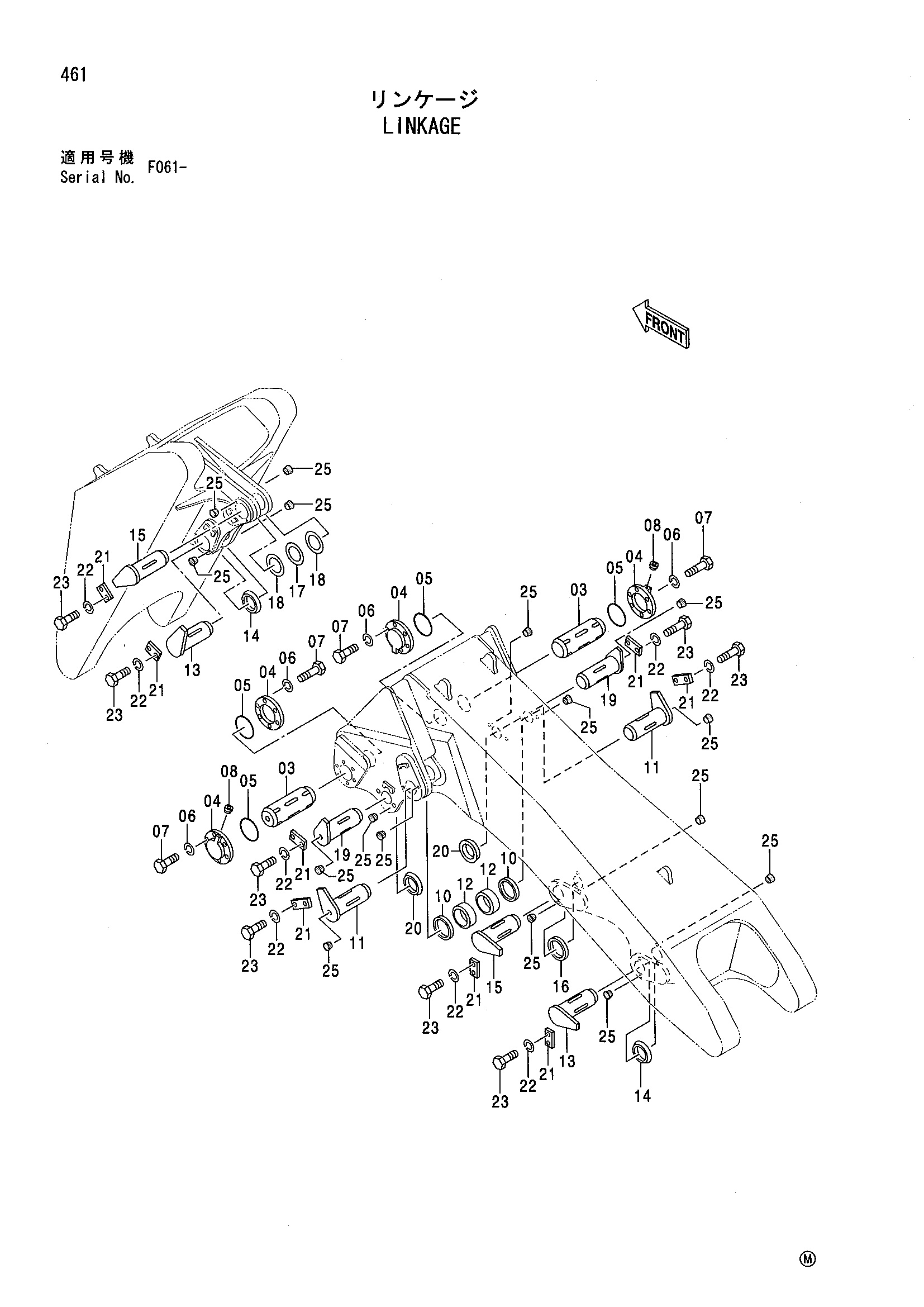

Заводская схема «Линкаге» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3036477 | Палец | 2 |
| 04 | 3036467 | Крышка | 4 |
| 05 | A811300 | Уплотнительное кольцо | 4 |
| 06 | A590920 | Пружинная шайба | 24 |
| 07 | J912055 | Болт | 24 |
| 08 | 94-2011 | Пробка | 2 |
| 10 | 4204297 | Проставка | 2 |
| 11 | 8036661 | Палец | 2 |
| 12 | 4194052 | Проставка | 2 |
| 13 | 8036662 | Палец | 2 |
| 14 | 4195377 | Пластина | 2 |
| 15 | 8036663 | Палец | 2 |
| 16 | 4195376 | Пластина | 1 |
| 17 | 4243256 | Регулировочная шайба 3.2 | 1 |
| 18 | 4243257 | Регулировочная шайба 1.0 | 2 |
| 19 | 8056433 | Палец | 2 |
| 20 | 4195377 | Пластина | 2 |
| 21 | 9726226 | Пластина | 8 |
| 22 | A590924 | Пружинная шайба | 16 |
| 23 | J912455 | Болт | 16 |
| 25 | 425176 | Пробка | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
