Пилотный трубопроводы (3-8) <экскаватор> — HITACHI EX3500

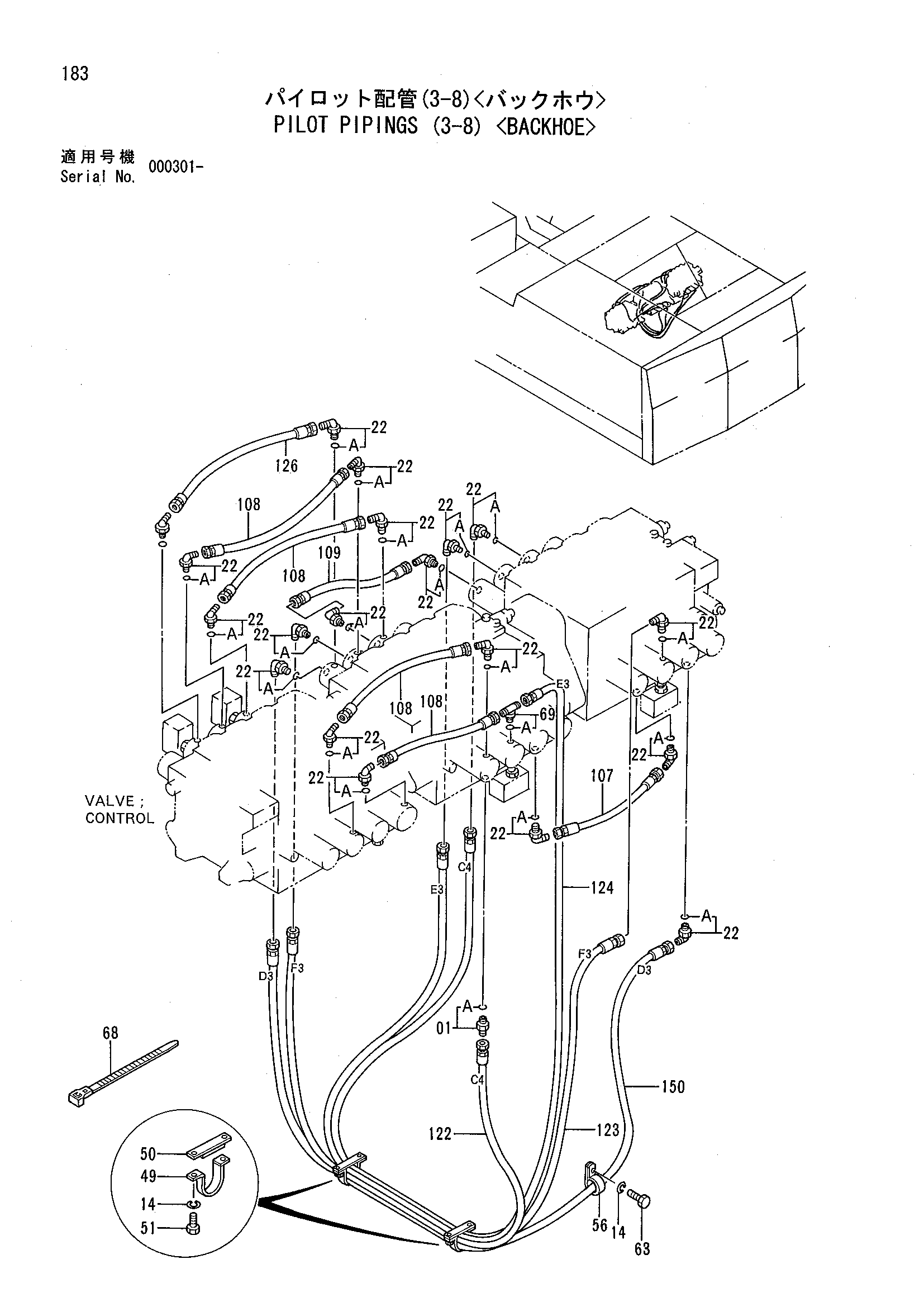

Заводская схема «Пилотный трубопроводы (3-8) <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042031 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A590910 | Пружинная шайба | 5 |
| 22 | 4037761 | Угловой штуцер | 19 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4089557 | Хомут | 2 |
| 50 | 4187112 | Хомут | 2 |
| 51 | J901020 | Болт | 4 |
| 56 | 4193848 | Зажим | 1 |
| 63 | J901016 | Болт | 1 |
| 68 | 4055312 | Зажим | 20 |
| 69 | 4190268 | Тройник | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 107 | 4022459 | Шланг | 1 |
| 108 | 4116047 | Шланг | 4 |
| 109 | 4067523 | Шланг | 1 |
| 122 | 4088042 | Шланг | 1 |
| 123 | 4122838 | Шланг | 1 |
| 124 | 4116049 | Шланг | 1 |
| 126 | 4067523 | Шланг | 1 |
| 150 | 4088042 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
