Пилотные гидролинии (2-11)<погрузчик> — HITACHI EX3500

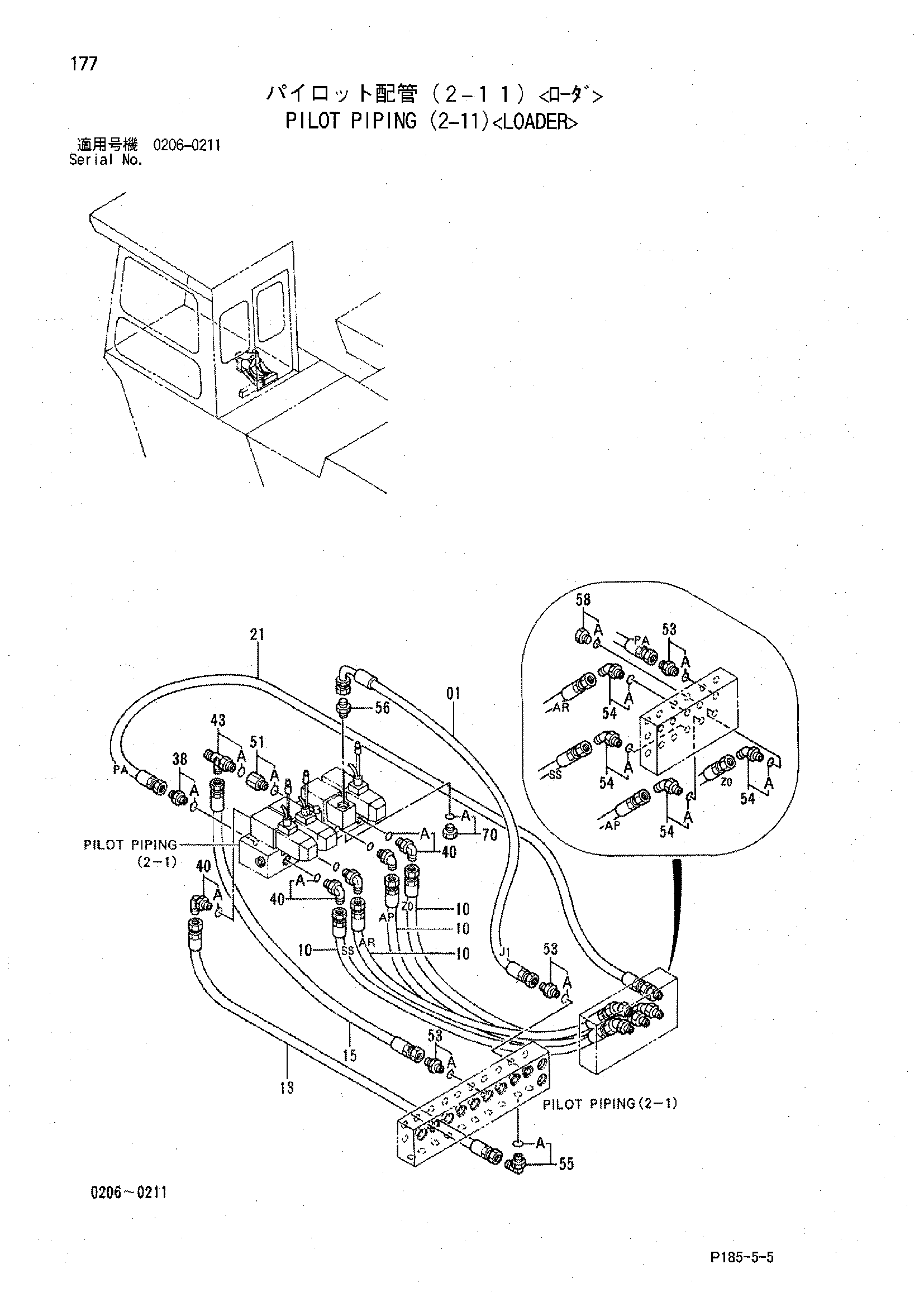

Заводская схема «Пилотные гидролинии (2-11)<погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204139 | Шланг | 1 |
| 10 | 4022544 | Шланг | 4 |
| 13 | 4055174 | Шланг | 1 |
| 15 | 4142628 | Шланг | 1 |
| 21 | 4015464 | Шланг | 1 |
| 38 | 4042030 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 5 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4202565 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 3 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4173014 | Угловой штуцер | 4 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4169594 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4197473 | Адаптер | 1 |
| 58 | 4092534 | Пробка | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4093624 | Пробка | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
