Пилотные гидролинии (3-2) — HITACHI EX3500

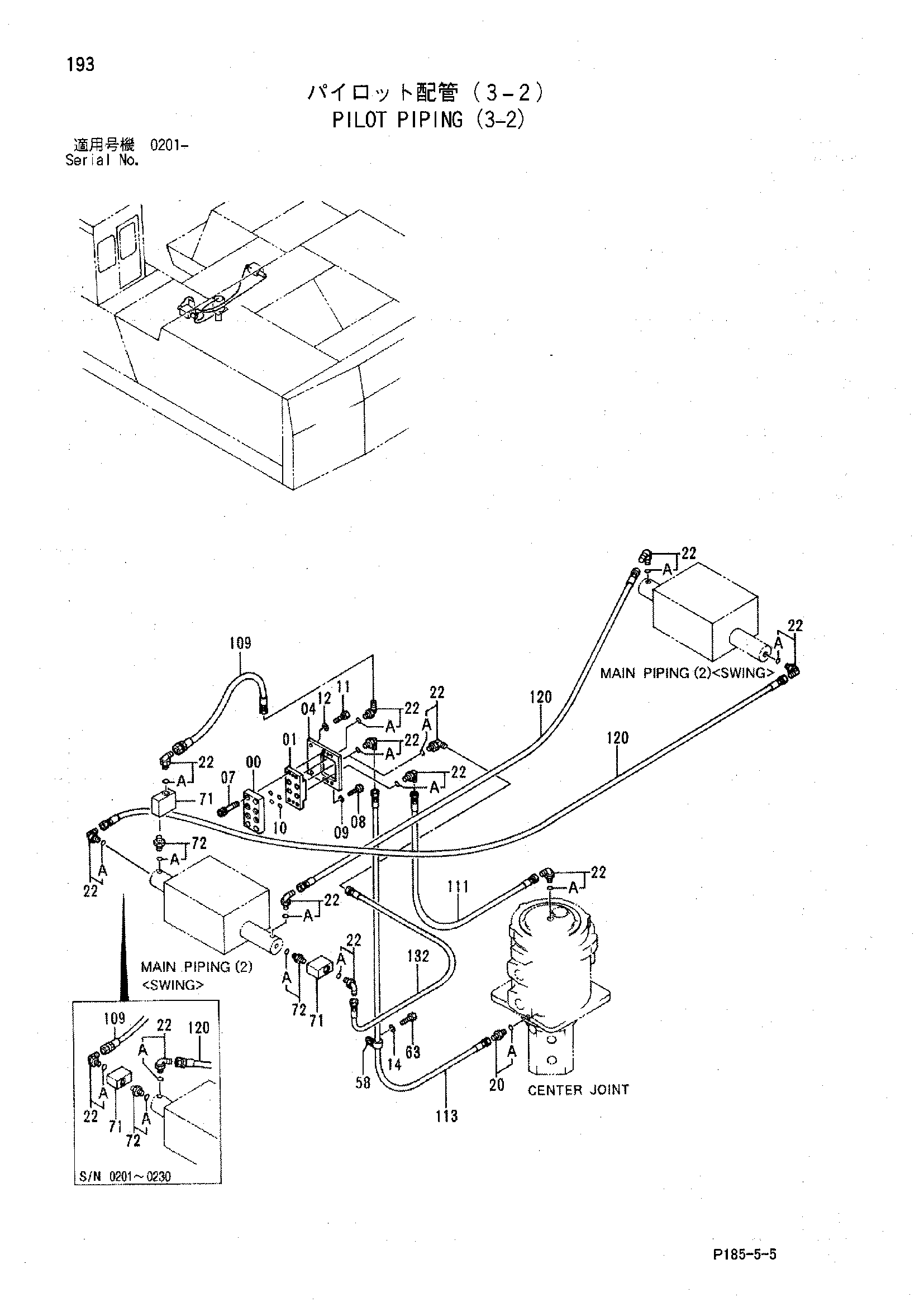

Заводская схема «Пилотные гидролинии (3-2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3036446 | Коллектор | 1 |
| 01 | 3036448 | Коллектор | 1 |
| 04 | 4203884 | Кронштейн | 1 |
| 07 | M341250 | Болт | 4 |
| 08 | J900830 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | 4509180 | Уплотнительное кольцо | 4 |
| 11 | J901230 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 14 | A590910 | Пружинная шайба | 1 |
| 20 | 4042031 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4037761 | Угловой штуцер | 11 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4190277 | Зажим | 1 |
| 63 | J901016 | Болт | 1 |
| 71 | 4198473 | Клапан регулировочный | 2 |
| 72 | 4198472 | Адаптер | 2 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 109 | 4067523 | Шланг | 1 |
| 111 | 4054344 | Шланг | 1 |
| 113 | 4071343 | Шланг | 1 |
| 120 | 4192091 | Шланг | 2 |
| 132 | 4158050 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
