Всасывающие трубопроводы — HITACHI EX3500

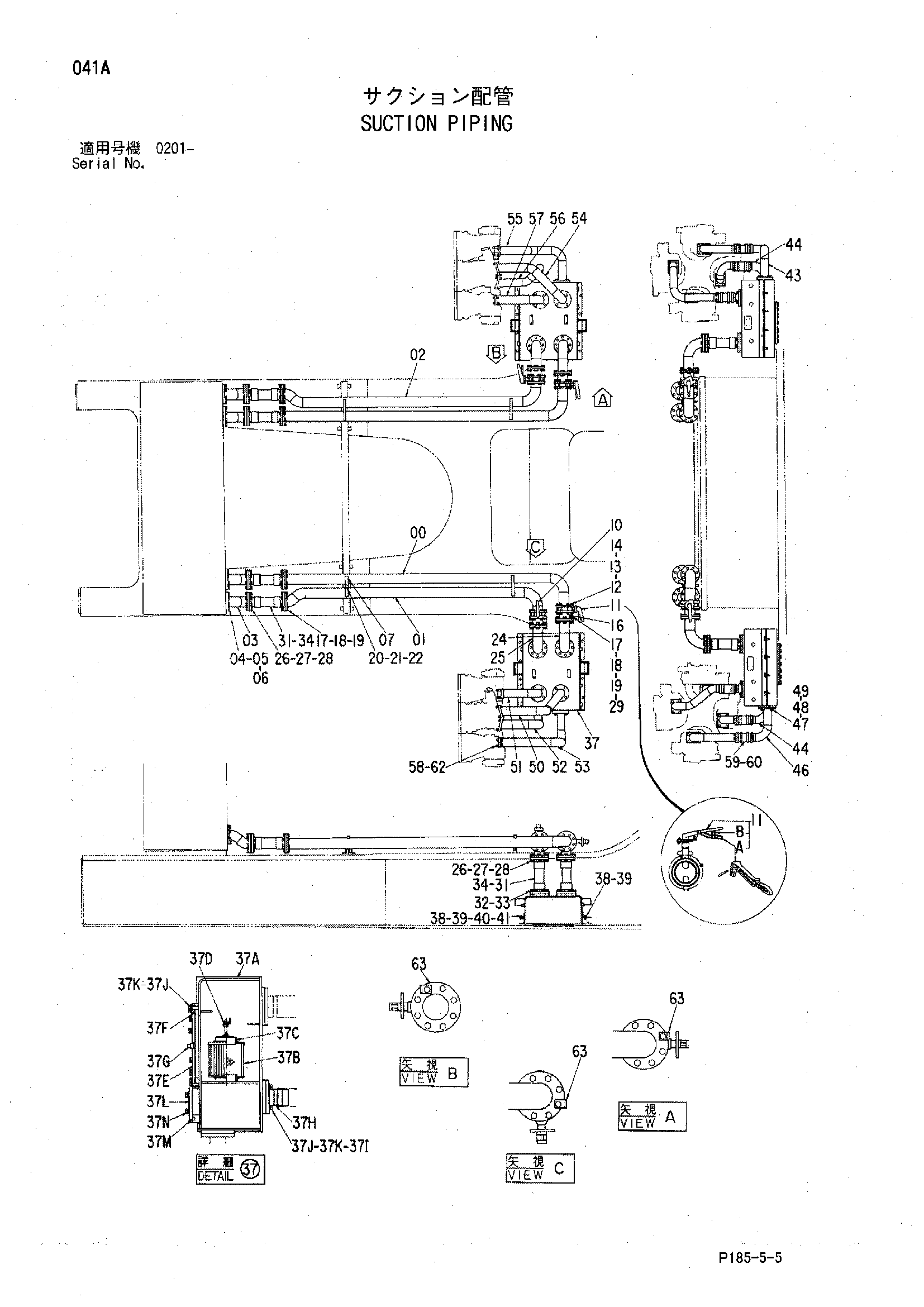

Заводская схема «Всасывающие трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017266 | Трубка | 2 |
| 01 | 7017267 | Трубка | 1 |
| 02 | 7017268 замена: 7017267 | Трубка | 1 |
| 02 | 7017267 | Трубка | 1 |
| 03 | 9726182 | Трубка | 4 |
| 04 | J901640 | Болт | 32 |
| 05 | A590916 | Пружинная шайба | 32 |
| 06 | 4153553 | Уплотнительное кольцо | 4 |
| 07 | 4193947 | Хомут трубки | 4 |
| 10 | 4193414 замена: 4423847 | Клапан | 2 |
| 11 | 4193414 замена: 4423847 | Клапан | 2 |
| 11A | 4296106 | Рычаг | 1 |
| 11B | 4347149 | Пружина | 1 |
| 12 | J901600 | Болт | 32 |
| 13 | A590916 | Пружинная шайба | 32 |
| 14 | J950016 | Гайка | 32 |
| 16 | 9726013 | Трубка | 4 |
| 17 | J901655 | Болт | 64 |
| 18 | A590916 | Пружинная шайба | 64 |
| 19 | J950016 | Гайка | 64 |
| 20 | J901011 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | A590110 | Шайба | 4 |
| 24 | 8036403 | Трубка | 2 |
| 25 | 8036404 | Трубка | 2 |
| 26 | J901660 | Болт | 64 |
| 27 | A590916 | Пружинная шайба | 64 |
| 28 | J950016 | Гайка | 64 |
| 29 | 4153553 | Уплотнительное кольцо | 4 |
| 31 | 4193799 | Шланг | 8 |
| 32 | J901640 | Болт | 32 |
| 33 | A590916 | Пружинная шайба | 32 |
| 34 | 4153153 | Уплотнительное кольцо | 16 |
| 37 | 9069372 замена: 9133693 | Суб-танк | 2 |
| 37 | 9133693 | Суб-танк | 2 |
| 37A | 6007999 замена: 6011797 | Бак | 1 |
| 37A | 6011797 | Бак | 1 |
| 37B | 3035092 | Фильтрующий элемент | 2 |
| 37C | 9726012 | Держатель | 2 |
| 37D | J950016 | Гайка | 4 |
| 37E | 4192924 | Крышка | 1 |
| 37F | 4153196 | Уплотнительное кольцо | 1 |
| 37G | J75210 замена: 94-2026 | Пробка | 1 |
| 37G | 94-2026 | Пробка | 1 |
| 37H | 9726014 | Трубка | 2 |
| 37I | 4153547 | Уплотнительное кольцо | 2 |
| 37J | J901640 | Болт | 24 |
| 37K | A590916 | Пружинная шайба | 24 |
| 37L | 4267654 | Фланец | 2 |
| 37M | 4153558 | Уплотнительное кольцо | 2 |
| 37N | J011035 | Болт с шайбой | 12 |
| 38 | J901240 | Болт | 16 |
| 39 | 449490 | Шайба | 16 |
| 40 | A590712 | Шайба уклон | 8 |
| 41 | J950012 | Гайка | 8 |
| 43 | 8035943 | Трубка | 1 |
| 44 | 8036397 | Трубка | 2 |
| 46 | 8036395 | Трубка | 1 |
| 47 | J901640 | Болт | 16 |
| 48 | A590916 | Пружинная шайба | 16 |
| 49 | 4153547 | Уплотнительное кольцо | 4 |
| 50 | 7017270 замена: 7028791 | Трубка | 1 |
| 50 | 7028791 | Трубка | 1 |
| 51 | 8036405 замена: 8058263 | Трубка | 1 |
| 51 | 8058263 | Трубка | 1 |
| 52 | 8036401 замена: 8058265 | Трубка | 1 |
| 52 | 8058265 | Трубка | 1 |
| 53 | 8036394 замена: 8058262 | Трубка | 1 |
| 53 | 8058262 | Трубка | 1 |
| 54 | 8036399 замена: 8058267 | Трубка | 1 |
| 54 | 8058267 | Трубка | 1 |
| 55 | 8036402 замена: 8058264 | Трубка | 1 |
| 55 | 8058264 | Трубка | 1 |
| 56 | 8036398 замена: 8058266 | Трубка | 1 |
| 56 | 8058266 | Трубка | 1 |
| 57 | 8036400 замена: 8058261 | Трубка | 1 |
| 57 | 8058261 | Трубка | 1 |
| 58 | 4153546 | Уплотнительное кольцо | 8 |
| 59 | 4302264 | Резиновый шланг | 8 |
| 59 | 4109378 | Резиновый шланг | 8 |
| 60 | 4285234 | Хомут шланга | 32 |
| 62 | M341645 | Болт с внутренним шестигранником | 32 |
| 63 | 4209523 | Угол | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
