Поддерживающий каток — HITACHI EX3500

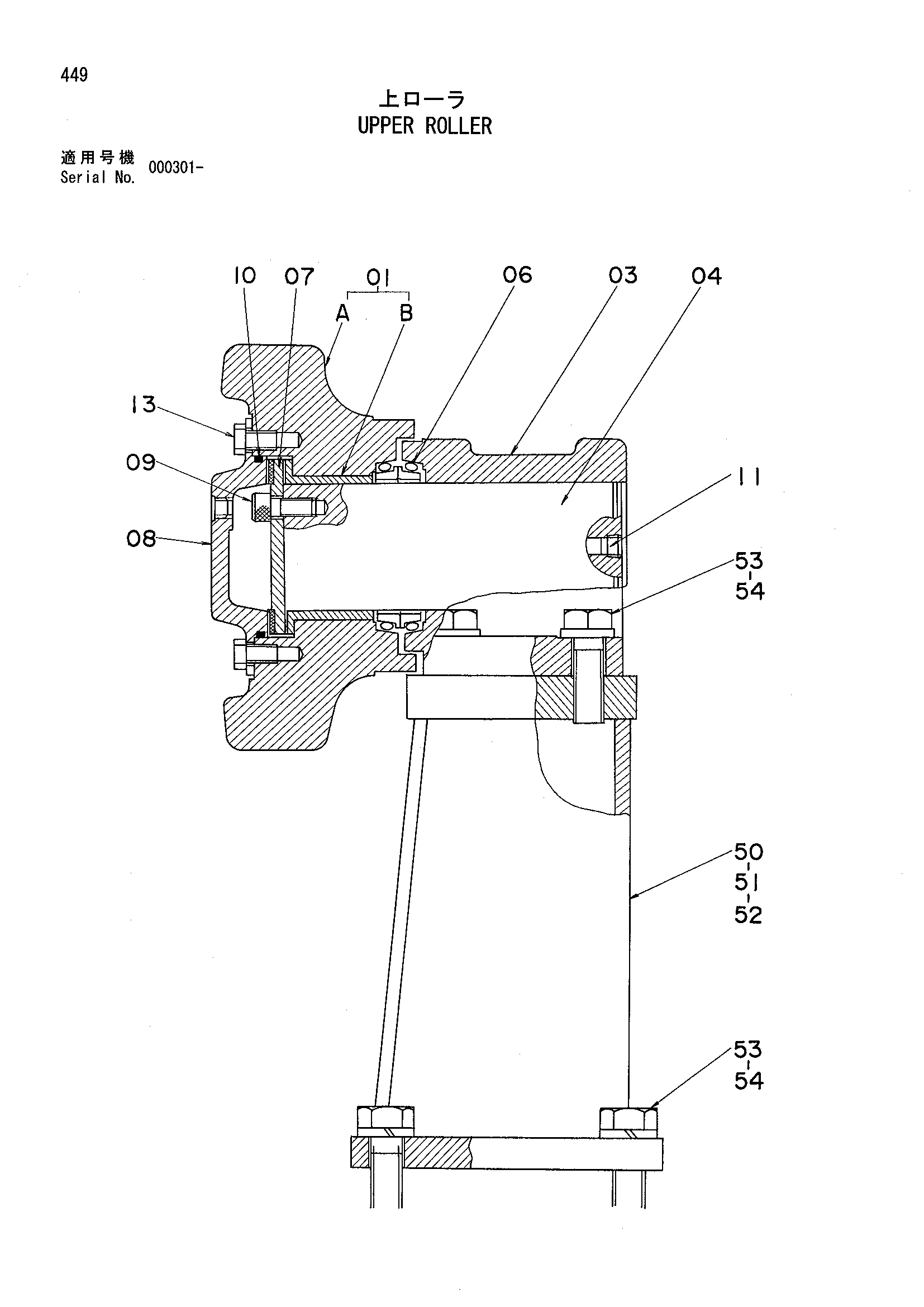

Заводская схема «Поддерживающий каток» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-13 | 4317448 замена: 9173148 | Каток верхний | 12 |
| 01-13 | 9173148 замена: 9215482 | Каток верхний | 12 |
| 01-13 | 9173148 замена: 3091260 | Каток верхний | 12 |
| 01-13 | 9173148 замена: 3091259 | Каток верхний | 12 |
| 01-13 | 9173148 замена: 3091261 | Каток верхний | 12 |
| 01-13 | 9173148 замена: A590924 | Каток верхний | 12 |
| 01-13 | 9173148 замена: J912470 | Каток верхний | 12 |
| 01-13 | 9173148 замена: J932202 | Каток верхний | 12 |
| 01 | 1021723 замена: 9173147 | Каток верхний | 1 |
| 01 | 9173147 | Каток верхний | 1 |
| 01A | 1021724 замена: 2022200 | Каток верхний | 1 |
| 01A | 2022200 | Каток верхний | 1 |
| 01B | 2038324 замена: 3034482 | Втулка | 1 |
| 01B | 3034482 | Втулка | 1 |
| 03 | 1021725 замена: 2022222 | Педестал | 1 |
| 03 | 2022222 | Педестал | 1 |
| 04 | 1021726 замена: 3034341 | Мост | 1 |
| 04 | 3034341 | Мост | 1 |
| 06 | 4153731 замена: 4317587 | Комплект уплотнений | 1 |
| 06 | 4317587 | Комплект уплотнений | 1 |
| 07 | 4184591 | Упорная пластина | 1 |
| 08 | 1021727 замена: 2032504 | Крышка | 1 |
| 08 | 2032504 | Крышка | 1 |
| 09 | M341430 | Болт с внутренним шестигранником | 6 |
| 10 | A810130 | Уплотнительное кольцо | 1 |
| 11 | 94-2012 | Пробка | 2 |
| 13 | J901422 | Болт | 6 |
| 50 | 8036369 | Кронштейн F | 4 |
| 51 | 8036368 | Кронштейн C | 4 |
| 52 | 8036367 | Кронштейн R | 4 |
| 53 | A590924 | Пружинная шайба | 96 |
| 54 | J912470 | Болт | 96 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
