Электрооборудование (2-5) — HITACHI EX3500

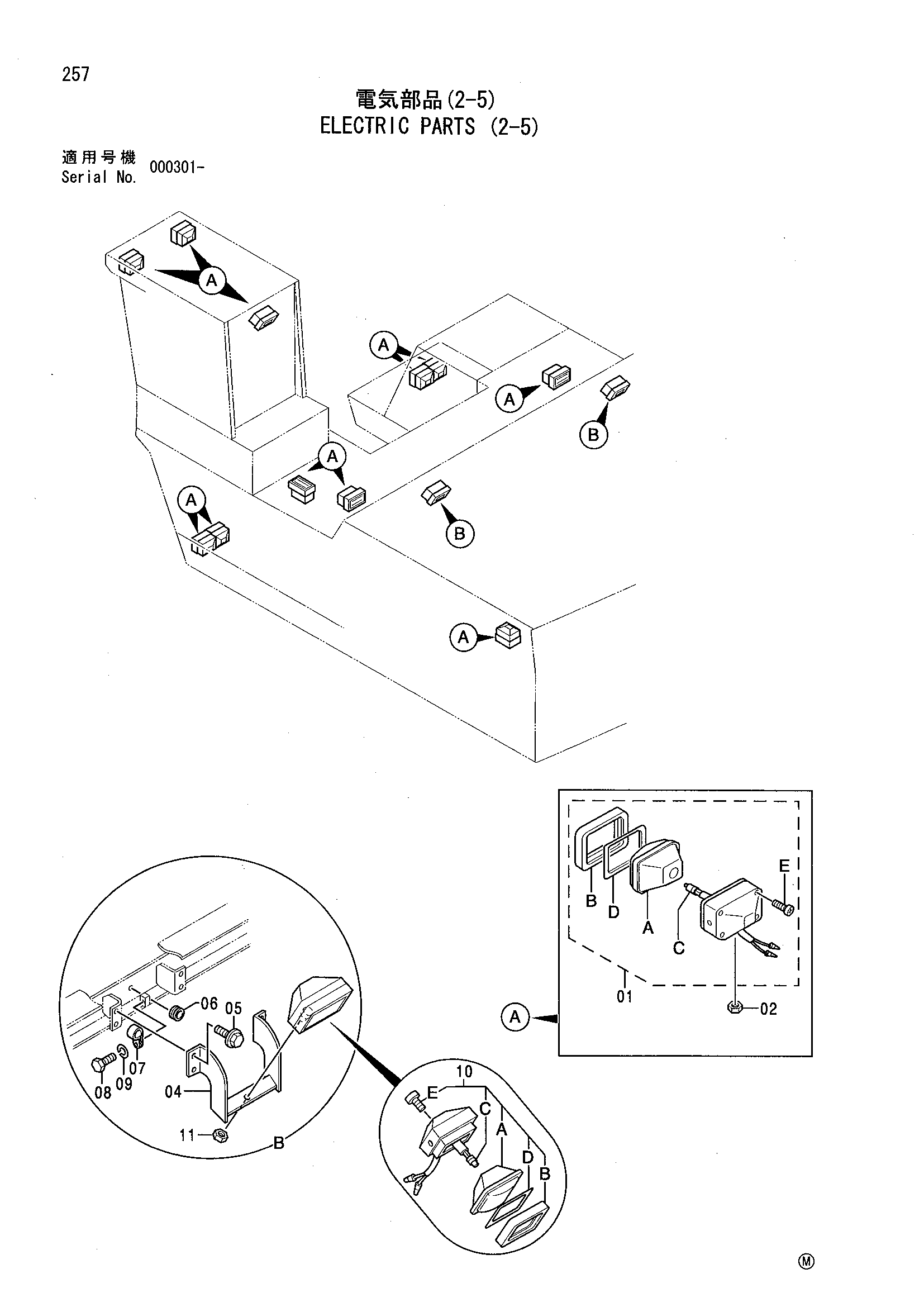

Заводская схема «Электрооборудование (2-5)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4336570 | Фара | 11 |
| 01 | 4326800 | Фара | 11 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4307025 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307027 | Винт | 1 |
| 02 | 4045247 | U-образная гайка | 11 |
| 04 | 8059828 | Кронштейн | 2 |
| 05 | J021030 | Болт с шайбой | 8 |
| 06 | 445100 | Резиновая втулка | 2 |
| 07 | 4190261 | Зажим | 11 |
| 08 | J901016 | Болт | 11 |
| 09 | A590910 | Пружинная шайба | 11 |
| 10 | 4336570 | Фара | 2 |
| 10 | 4326800 | Фара | 2 |
| 10A | 4326801 | Ленс блок | 1 |
| 10B | 4326802 | Рама | 1 |
| 10C | 4307025 | Лампа | 1 |
| 10D | 4326803 | Прокладка | 1 |
| 10E | 4307027 | Винт | 1 |
| 11 | 4045247 | U-образная гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
