Крышка (левый): 1 — HITACHI EX3500

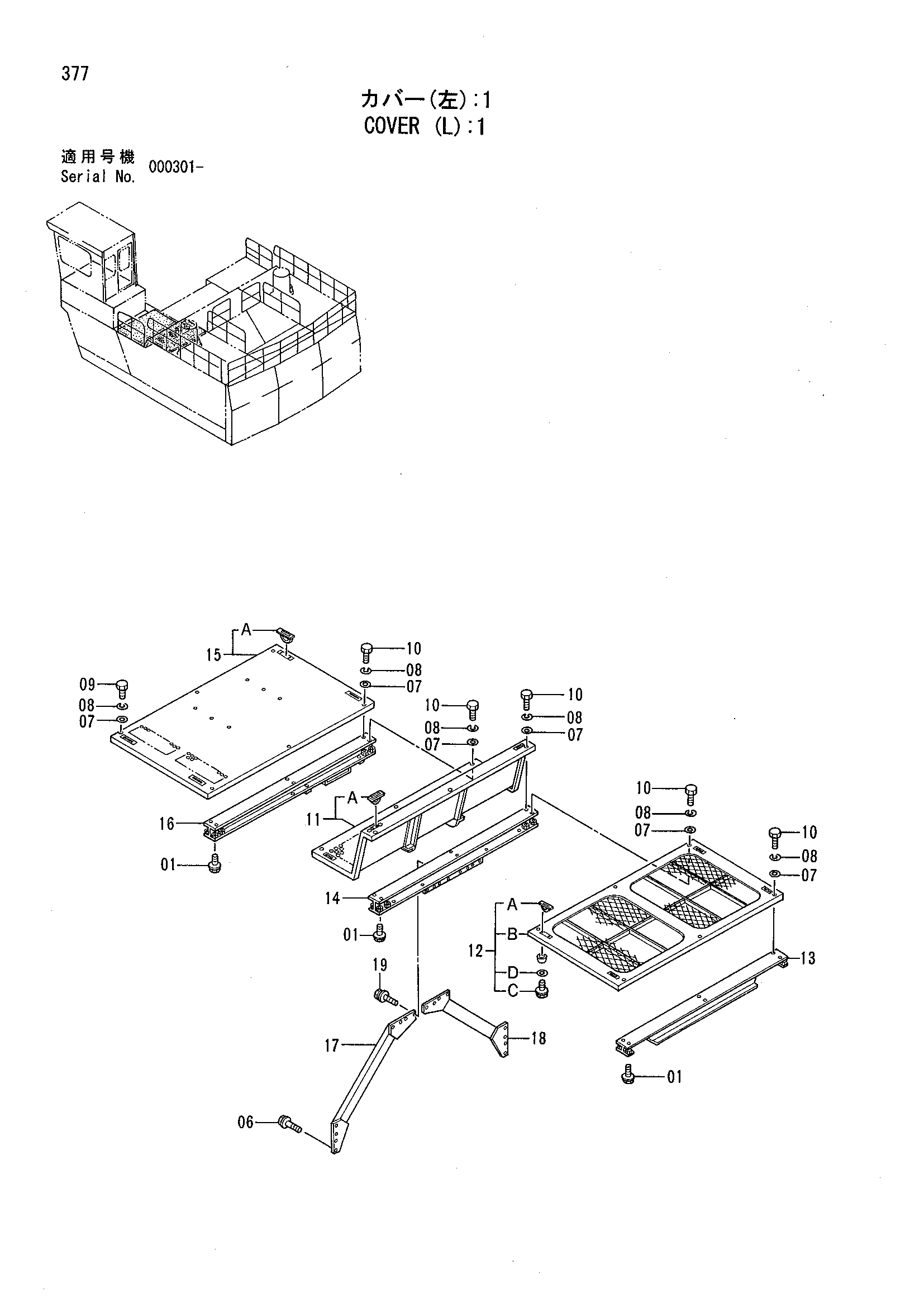

Заводская схема «Крышка (левый): 1» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021240 | Болт с шайбой | 20 |
| 06 | J021235 | Болт с шайбой | 8 |
| 07 | 449490 | Шайба | 18 |
| 08 | A590912 | Пружинная шайба | 18 |
| 09 | J901260 | Болт | 3 |
| 10 | J901270 | Болт | 15 |
| 11 | 7027880 | Панель | 1 |
| 11A | 4232190 | Рукоятка | 4 |
| 12 | 9134009 | Панель в сборе | 1 |
| 12A | 4232190 | Рукоятка | 4 |
| 12B | 6014216 | Панель | 1 |
| 12C | M430408 | Винт | 8 |
| 12D | A590104 | Плоская шайба | 8 |
| 13 | 8053504 | Балка | 1 |
| 14 | 7028968 | Балка | 1 |
| 15 | 7031720 | Панель | 1 |
| 15A | 4232190 | Рукоятка | 4 |
| 16 | 8053511 | Балка | 1 |
| 17 | 8059378 | Стойка | 1 |
| 18 | 8059379 | Стойка | 1 |
| 19 | J021245 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
