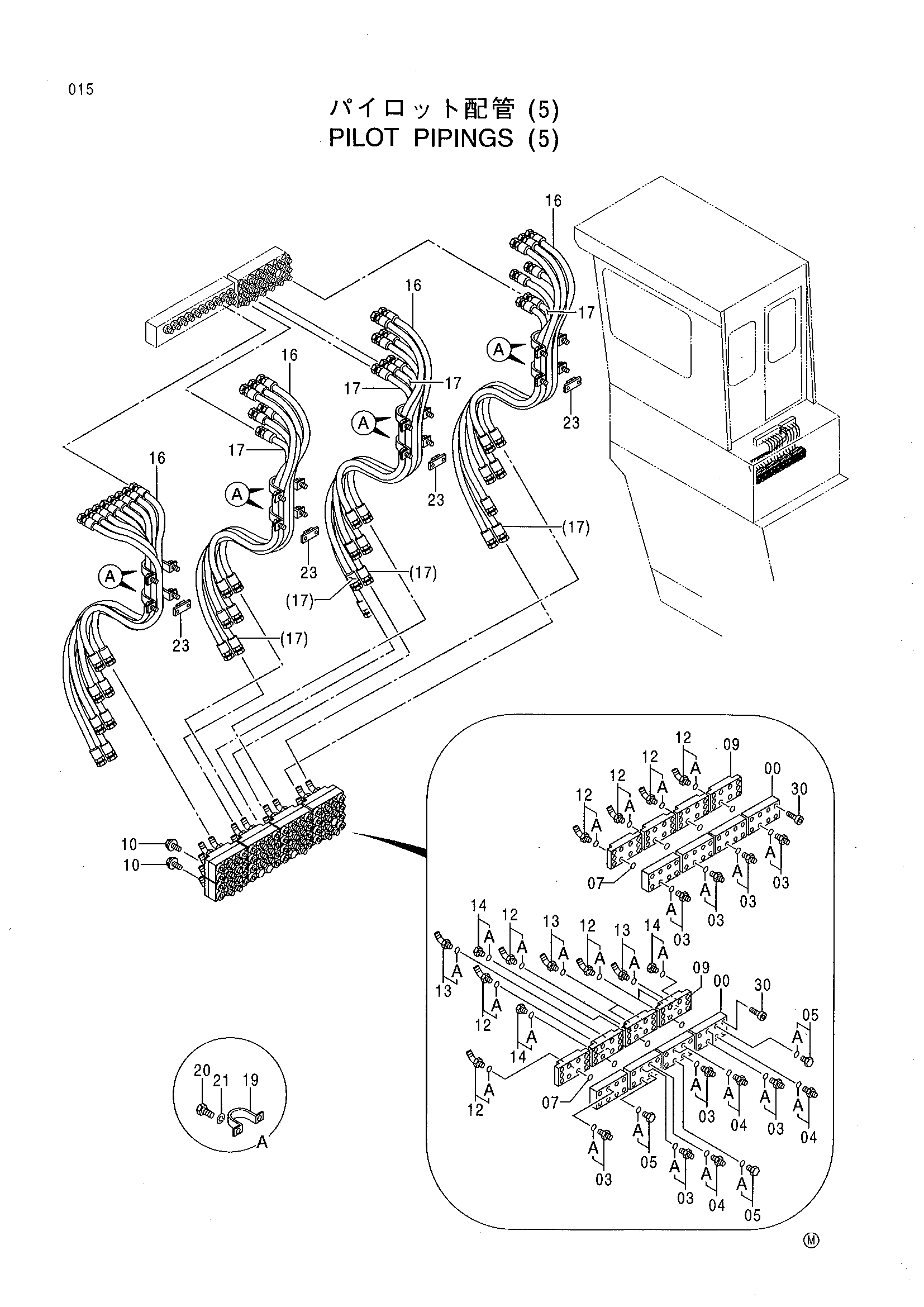

Пилотный трубопроводы (5) — HITACHI EX3500
Заводская схема «Пилотный трубопроводы (5)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3036446 | Коллектор | 8 |
| 03 | 4042031 | Адаптер | 24 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4180350 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4092534 | Пробка | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4509180 | Уплотнительное кольцо | 32 |
| 09 | 3036448 | Коллектор | 8 |
| 10 | J010830 | Болт с шайбой | 16 |
| 12 | 4095133 | Угловой штуцер | 24 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4173014 | Угловой штуцер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4092534 | Пробка | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4192091 | Шланг | 24 |
| 17 | 4143400 | Шланг | 4 |
| 19 | 4089557 | Хомут | 8 |
| 20 | J901020 | Болт | 16 |
| 21 | A590910 | Пружинная шайба | 16 |
| 23 | 4187112 | Хомут | 8 |
| 30 | M341250 | Болт с внутренним шестигранником | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
