Сиденье (дополнительный.) — HITACHI EX3500

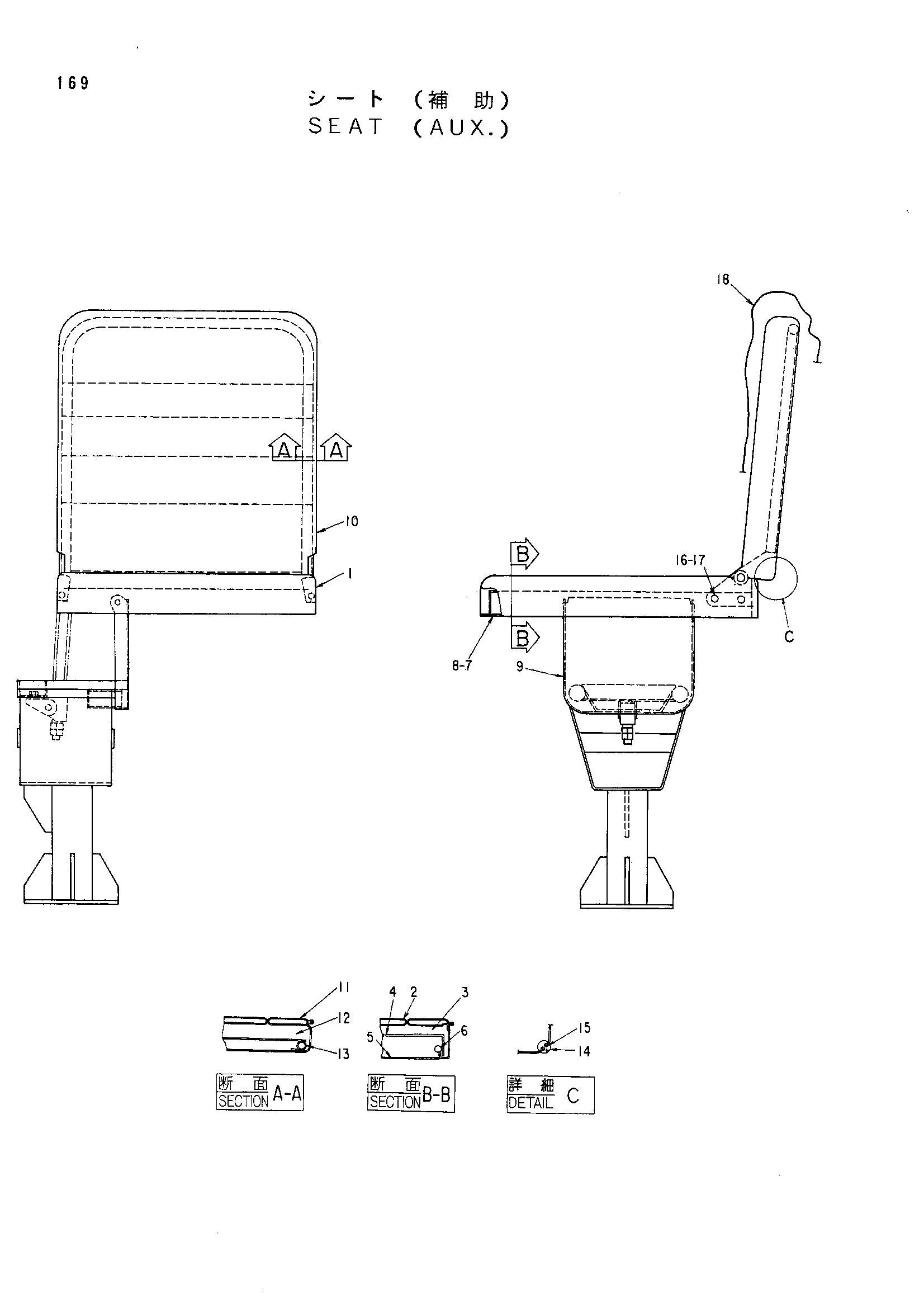

Заводская схема «Сиденье (дополнительный.)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4186205 | Сиденье (дополнительный.) | 1 | |
| 1 | 4208993 | Амортизатор сиденье | 1 |
| 2 | 4208994 | Крышка | 1 |
| 3 | 4208995 | Накладка | 1 |
| 4 | 4208996 | Рама | 1 |
| 5 | 4208997 | Плата | 1 |
| 6 | 4208998 | Зажим | 30 |
| 7 | 4208999 | Винт | 7 |
| 8 | 4209000 | Шайба | 7 |
| 9 | 4209001 | Рама | 1 |
| 10 | 4209002 | Сиденье задний | 1 |
| 11 | 4209003 | Крышка | 1 |
| 12 | 4209004 | Накладка | 1 |
| 13 | 4209005 | Рама | 1 |
| 14 | 4208998 | Зажим | 5 |
| 15 | 4209006 | Провод | 2 |
| 16 | 4209007 | Винт | 4 |
| 17 | 4209008 | Шайба | 4 |
| 18 | 4209009 | Крышка (пыль) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
