Передний трубопроводы (погрузчик): 3 — HITACHI EX3500

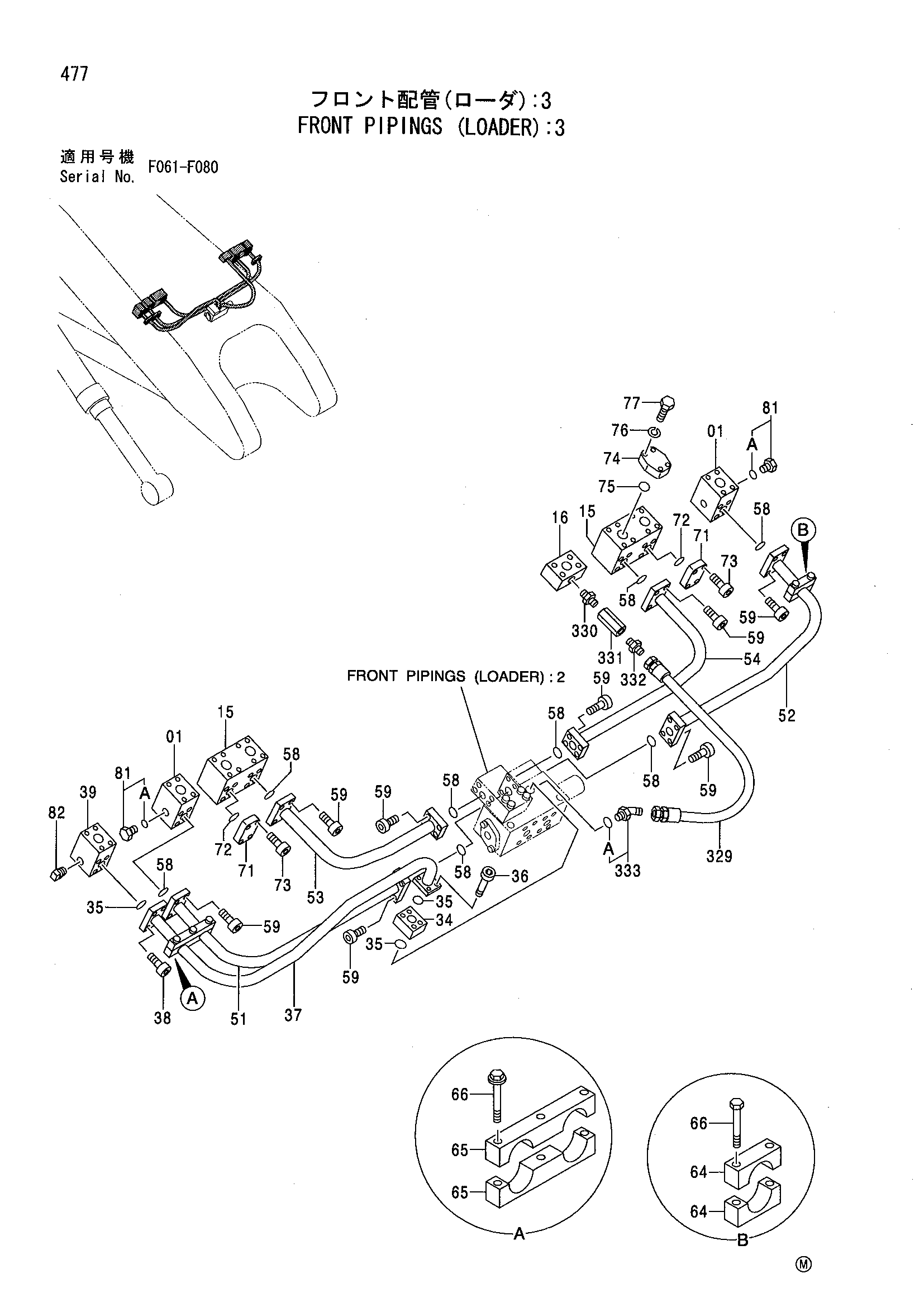

Заводская схема «Передний трубопроводы (погрузчик): 3» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3033044 | Блок | 2 |
| 15 | 4192967 | Коллектор | 2 |
| 16 | 3040897 | Фланец | 1 |
| 34 | 3040898 | Блок | 1 |
| 35 | A811050 | Уплотнительное кольцо | 3 |
| 36 | M341200 | Болт с внутренним шестигранником | 4 |
| 37 | 8064969 | Трубка | 1 |
| 38 | M341240 | Болт с внутренним шестигранником | 4 |
| 39 | 3038717 | Блок | 1 |
| 51 | 8064965 | Трубка | 1 |
| 52 | 8064966 | Трубка | 1 |
| 53 | 8064967 | Трубка | 1 |
| 54 | 8064968 | Трубка | 1 |
| 58 | 4510169 | Уплотнительное кольцо | 8 |
| 59 | M341650 | Болт с внутренним шестигранником | 32 |
| 64 | 4342723 | Хомут трубки | 2 |
| 65 | 4357284 | Хомут трубки | 2 |
| 66 | J011295 | Болт с шайбой | 5 |
| 71 | 4091297 | Крышка | 2 |
| 72 | 4510169 | Уплотнительное кольцо | 2 |
| 73 | M341650 | Болт с внутренним шестигранником | 8 |
| 74 | 3031029 | Крышка | 1 |
| 75 | 4510170 | Уплотнительное кольцо | 1 |
| 76 | A590920 | Пружинная шайба | 4 |
| 77 | J912070 | Болт | 4 |
| 81 | 4093624 | Пробка | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 94-2026 | Пробка | 1 |
| 329 | 4205390 | Шланг | 1 |
| 330 | 94-1705 | Адаптер | 1 |
| 331 | 4163096 | Обратный клапан | 1 |
| 332 | 94-1305 | Адаптер | 1 |
| 333 | 4147627 | Угловой штуцер | 1 |
| 333A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
