Противовес — HITACHI EX3500

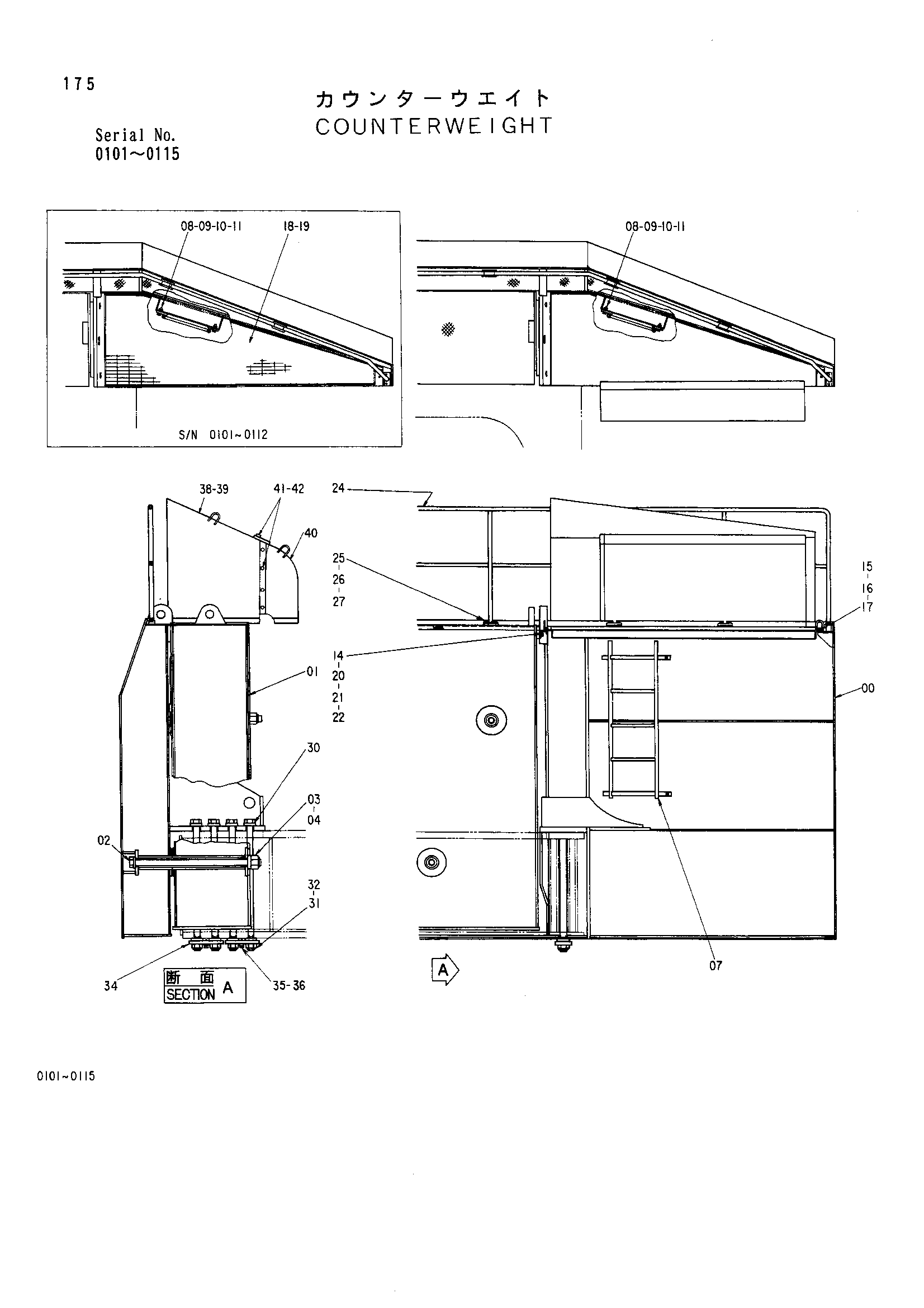

Заводская схема «Противовес» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001934 замена: 5003246 | Противовес | 1 |
| 00 | 5001934 замена: 7023566 | Противовес | 1 |
| 00 | 5001934 замена: 7023567 | Противовес | 1 |
| 01 | 7017230 | Противовес | 1 |
| 02 | 4190254 | Болт | 3 |
| 03 | 4187302 | Шайба | 6 |
| 04 | M663056 | U-образная гайка | 3 |
| 07 | 8036358 | Лестница | 2 |
| 08 | J901245 | Болт | 8 |
| 09 | A590112 | Шайба | 16 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | J950012 | Гайка | 8 |
| 14 | 4192818 | Угол | 2 |
| 15 | J901235 | Болт | 6 |
| 16 | 4086891 | Шайба | 6 |
| 17 | A590912 | Пружинная шайба | 6 |
| 18 | 7017250 | Ступень | 1 |
| 19 | 7017251 | Ступень | 1 |
| 20 | J901630 | Болт | 6 |
| 21 | A590916 | Пружинная шайба | 6 |
| 22 | A590116 | Шайба | 6 |
| 24 | 7017249 | Поручень | 1 |
| 25 | J901235 | Болт | 16 |
| 26 | 449490 | Шайба | 16 |
| 27 | A590912 | Пружинная шайба | 16 |
| 30 | 4203127 | Болт | 8 |
| 31 | 4187302 | Шайба | 16 |
| 32 | M663056 | U-образная гайка | 8 |
| 34 | 4209159 | Ограничитель | 4 |
| 35 | J901250 | Болт | 8 |
| 36 | A590912 | Пружинная шайба | 8 |
| 38 | 6011372 | Воздуховод L | 1 |
| 39 | 6011373 | Воздуховод R | 1 |
| 40 | 7023629 | Воздуховод | 2 |
| 41 | J901020 | Болт | 28 |
| 42 | A590910 | Пружинная шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
