Электрооборудование (2-10) — HITACHI EX3500

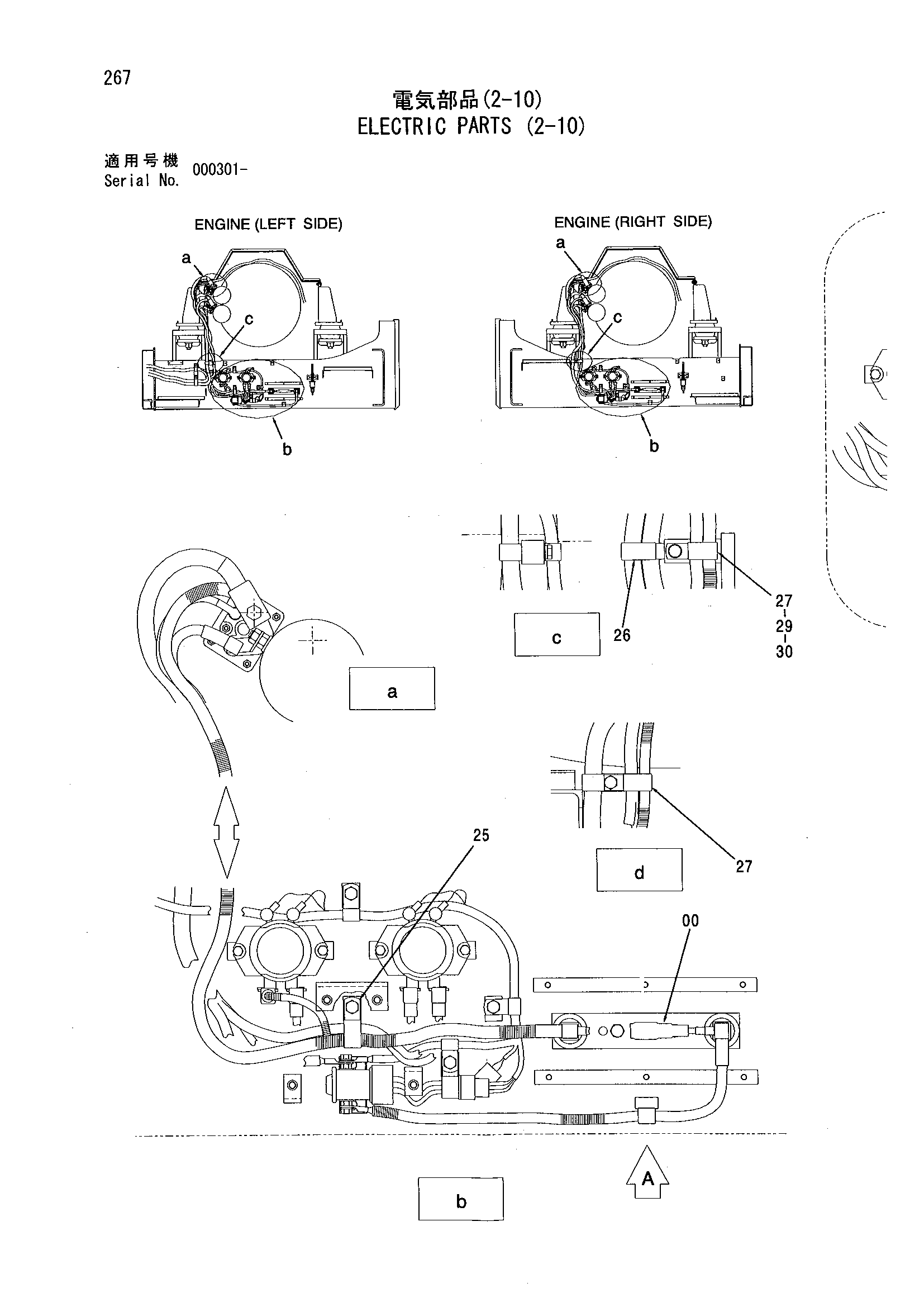

Заводская схема «Электрооборудование (2-10)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4432271 | Предохранитель | 2 |
| 02 | 4432355 | Кронштейн | 2 |
| 03 | J011030 | Болт с шайбой | 4 |
| 06 | 4432268 | Болт | 4 |
| 07 | 4114405 | Шайба | 8 |
| 08 | 4155145 | Втулка | 8 |
| 09 | M631619 | Корончатая гайка | 4 |
| 11 | 4158607 | Колпачок | 4 |
| 12 | 4055311 | Ленточный зажим | 4 |
| 13 | A764028 | Шплинт | 2 |
| 14 | J950008 | Гайка | 8 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | A590108 | Плоская шайба | 4 |
| 24 | 4190253 | Зажим | 2 |
| 25 | 4190273 | Зажим | 2 |
| 26 | 4192034 | Зажим | 1 |
| 27 | 4190282 | Зажим | 2 |
| 29 | J901016 | Болт | 3 |
| 30 | A590910 | Пружинная шайба | 3 |
| 33 | 3088400 | Крышка | 2 |
| 34 | J900812 | Болт | 6 |
| 35 | A590908 | Пружинная шайба | 6 |
| 37 | 3088890 | Крышка | 2 |
| 38 | J901016 | Болт | 8 |
| 39 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
