Кабина — HITACHI EX3500

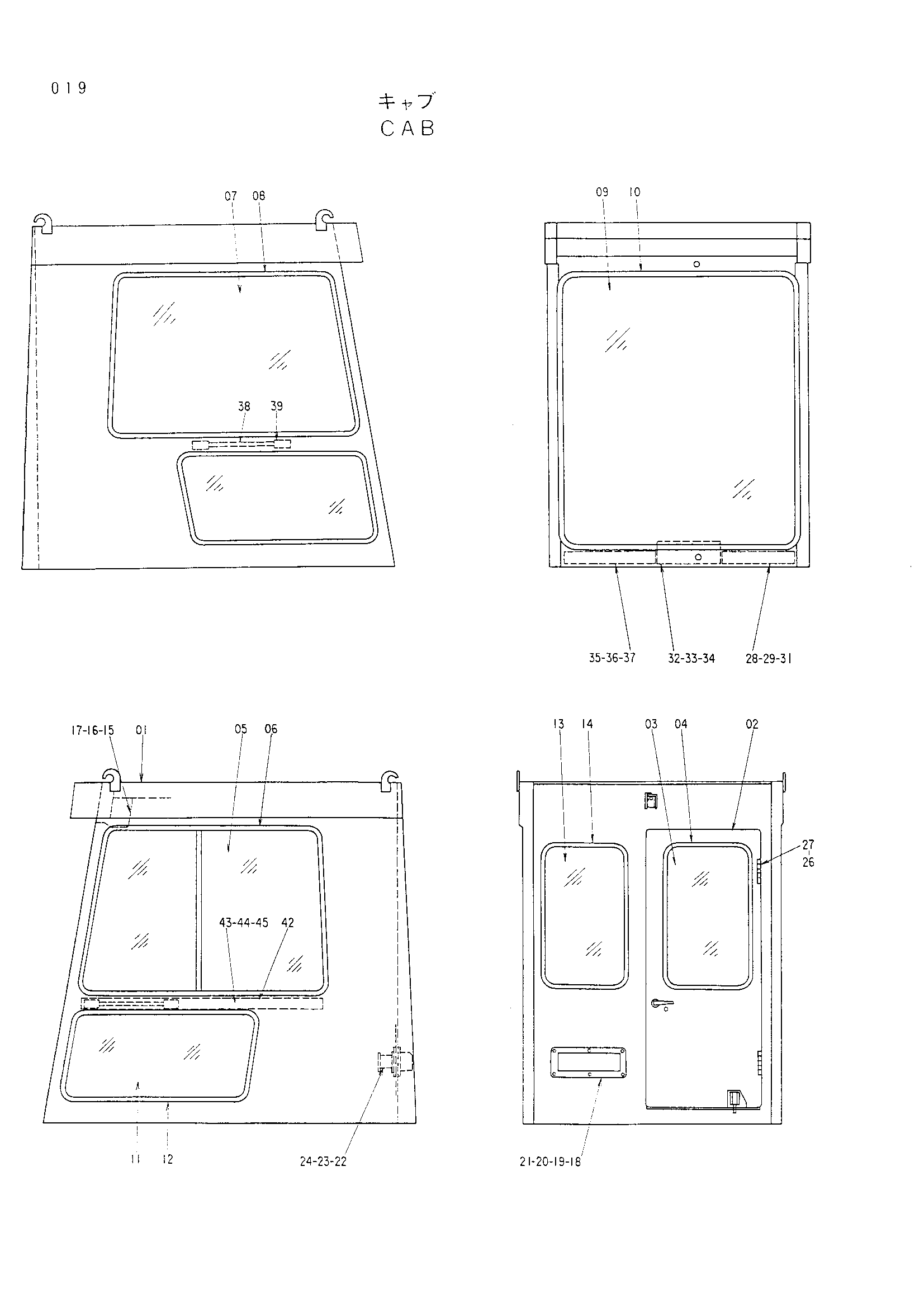

Заводская схема «Кабина» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4229278 | Кабина в сборе | 1 | |
| 01 | 4237964 | Кабина | 1 |
| 02 | 4247622 | Дверь | 1 |
| 03 | 4209082 | Стекло | 1 |
| 04 | 4237966 | Резиновый H | 1 |
| 05 | 4209084 | Кабина окно | 1 |
| 06 | 4237967 | Резиновый H | 1 |
| 07 | 4209086 | Стекло | 1 |
| 08 | 4237967 | Резиновый H | 1 |
| 09 | 4209087 | Стекло | 1 |
| 10 | 4237968 | Резиновый H | 1 |
| 11 | 4209089 | Стекло | 2 |
| 12 | 4237969 | Резиновый H | 2 |
| 13 | 4209091 | Стекло | 1 |
| 14 | 4237970 | Резиновый H | 1 |
| 15 | 4237971 | Крышка консоль | 1 |
| 16 | J870818 | Болт | 16 |
| 17 | J251008 | Пружинная шайба | 16 |
| 18 | 4237972 | Воздуховод | 1 |
| 19 | 4209095 | Манжета | 1 |
| 20 | J900825 | Болт | 6 |
| 21 | J251008 | Пружинная шайба | 6 |
| 22 | 4237973 | Воздуховод | 1 |
| 23 | J870818 | Болт | 6 |
| 24 | J251008 | Пружинная шайба | 6 |
| 26 | J901025 | Болт | 6 |
| 27 | A590910 | Пружинная шайба | 6 |
| 28 | 4237974 | Крышка стеклоочиститель | 1 |
| 29 | J870818 | Болт | 2 |
| 31 | J251008 | Пружинная шайба | 2 |
| 32 | 4237975 | Крышка | 1 |
| 33 | J870616 | Винт | 6 |
| 34 | J251006 | Пружинная шайба | 6 |
| 35 | 4237976 | Крышка | 1 |
| 36 | J870616 | Винт | 6 |
| 37 | J251006 | Пружинная шайба | 6 |
| 38 | 4237977 | Рукоятка | 2 |
| 39 | J660820 | Винт | 8 |
| 42 | 4237978 | Защита сасх | 1 |
| 43 | J870616 | Болт | 2 |
| 44 | J251006 | Пружинная шайба | 2 |
| 45 | J250006 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
