Пилотные гидролинии (2-6) — HITACHI EX3500

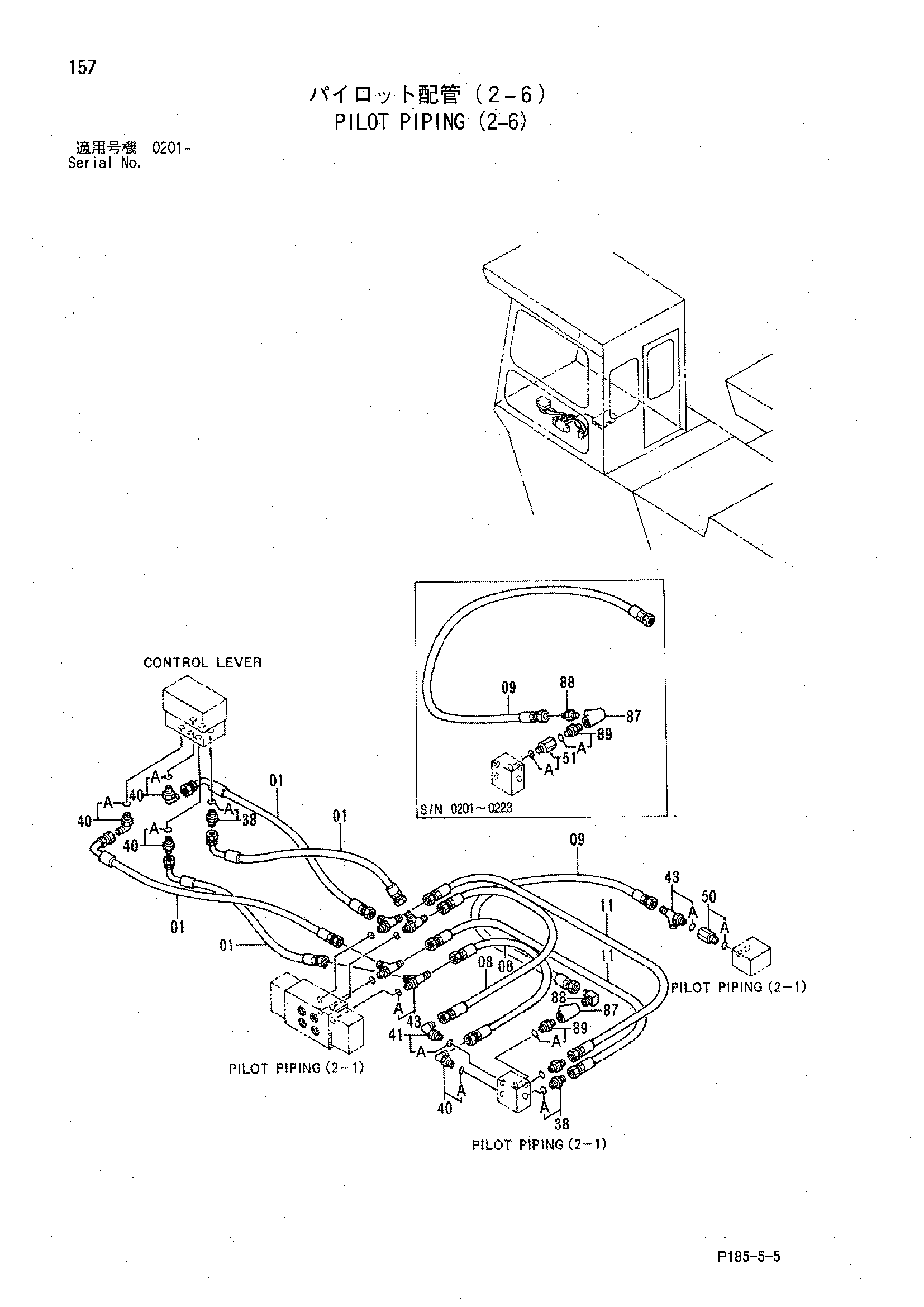

Заводская схема «Пилотные гидролинии (2-6)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204198 | Нейлоновый шланг | 4 |
| 08 | 4022547 | Шланг | 2 |
| 09 | 4062815 | Шланг | 1 |
| 11 | 4107297 | Шланг | 2 |
| 38 | 4042030 | Адаптер | 4 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4173021 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 5 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4202565 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 94-0660 | Тройник | 1 |
| 88 | 94-1301 | Адаптер | 1 |
| 88 | 94-1401 | Угловой штуцер | 1 |
| 89 | 4152200 | Адаптер | 1 |
| 89A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
