Клапан редукинг — HITACHI EX3500

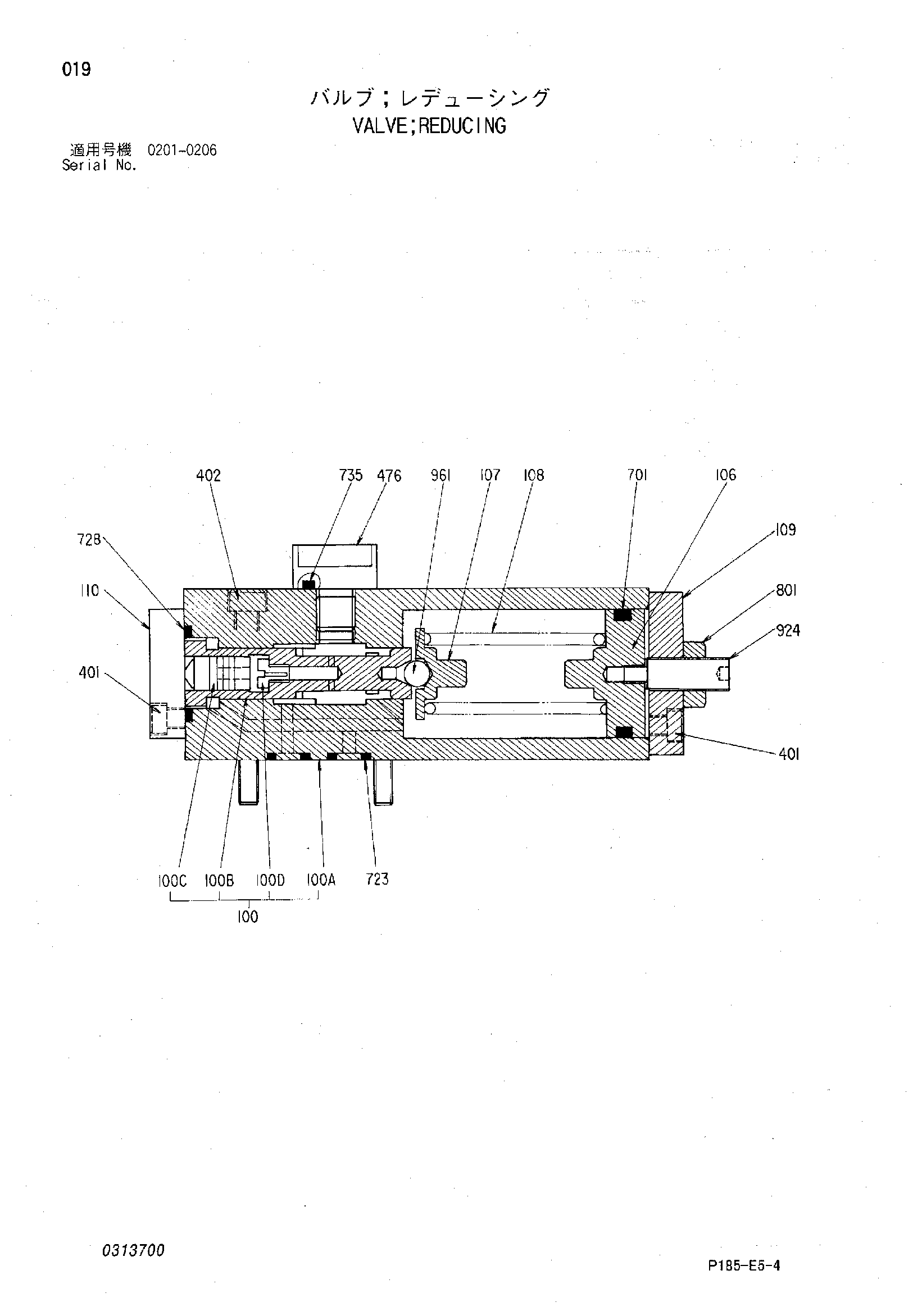

Заводская схема «Клапан редукинг» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4209361 | Клапан редукинг | 1 | |
| 100 | 0232501 | Корпус | 1 |
| 106 | 0232502 | Направляющая пружины | 1 |
| 107 | 0232503 | Направляющая пружины | 1 |
| 108 | 0313701 | Пружина | 1 |
| 109 | 0232505 | Крышка | 1 |
| 110 | 0232506 | Крышка | 1 |
| 401 | 0106305 | Болт с внутренним шестигранником | 8 |
| 402 | 0232507 | Болт с внутренним шестигранником | 4 |
| 476 | 0130521 | Пробка | 3 |
| 701 | A811025 | Уплотнительное кольцо | 1 |
| 723 | 4506407 | Уплотнительное кольцо | 2 |
| 728 | 4506418 | Уплотнительное кольцо | 1 |
| 735 | 4506412 | Уплотнительное кольцо | 3 |
| 801 | 0100095 | Гайка | 1 |
| 924 | 0218852 | Винт | 1 |
| 961 | 0192309 | Детент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
