Лубрикатор (гидравлический) — HITACHI EX3500

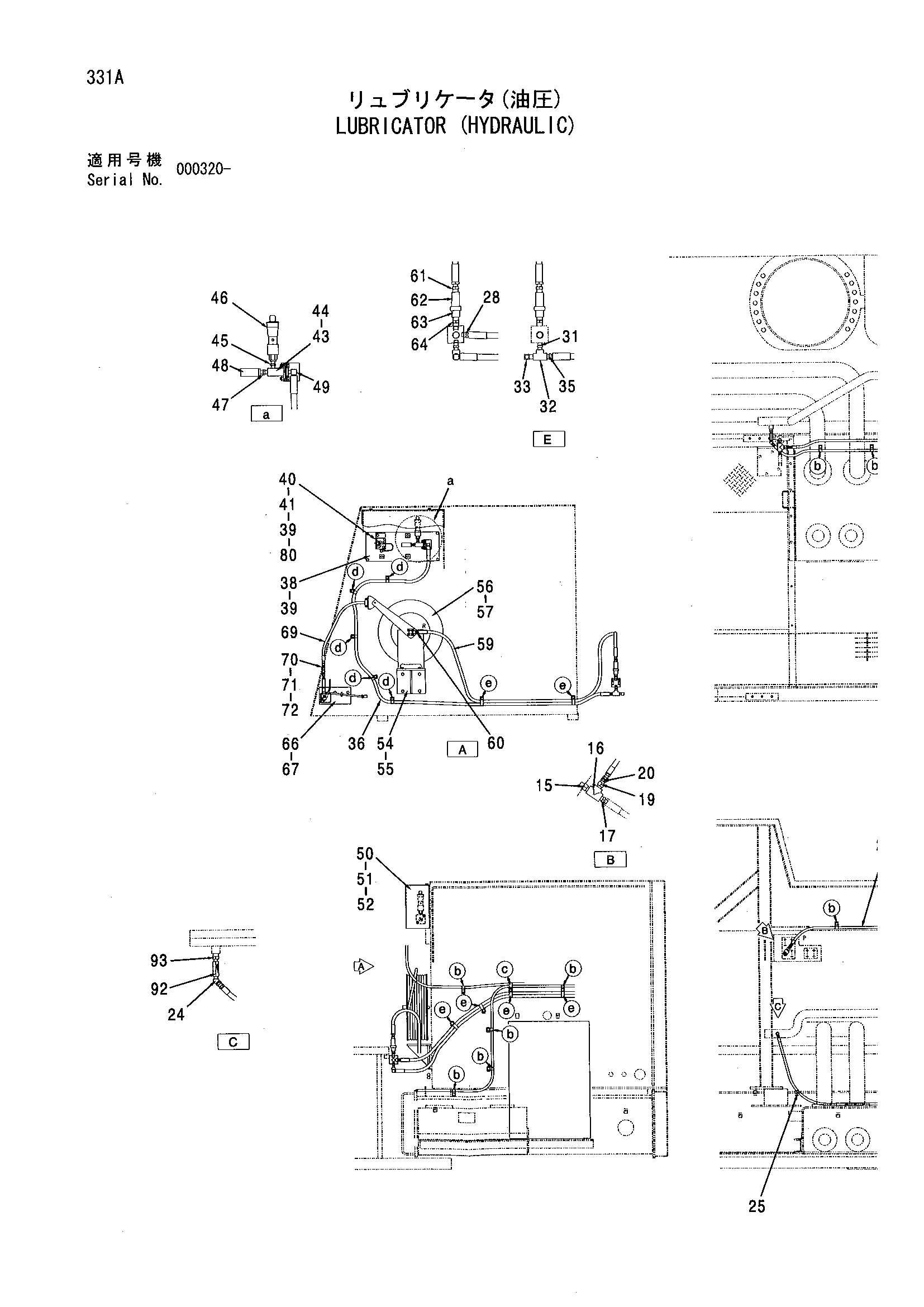

Заводская схема «Лубрикатор (гидравлический)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4351666 | Лубрикатор | 1 |
| 01 | 8035654 | Лента | 2 |
| 02 | A590116 | Плоская шайба | 4 |
| 03 | A590916 | Пружинная шайба | 2 |
| 04 | J951016 | Гайка | 2 |
| 05 | J901635 | Болт | 2 |
| 06 | 94-1301 | Адаптер | 2 |
| 07 | 4188987 | Угловой штуцер | 1 |
| 08 | 94-1701 | Адаптер | 1 |
| 09 | 94-0615 | Угловой штуцер | 1 |
| 10 | 94-1501 | Угловой штуцер | 1 |
| 11 | 4025603 | Самоуплотняющееся соединение | 1 |
| 11A | 4048092 | Пылезащитный колпачок | 1 |
| 12 | 4025602 | Самоуплотняющееся соединение | 1 |
| 12A | 4048093 | Пылезащитный колпачок | 1 |
| 13 | 4124754 | Адаптер | 1 |
| 14 | 4351296 | Переходник S | 1 |
| 15 | 4234652 | Адаптер | 1 |
| 16 | 94-0662 | Тройник | 1 |
| 17 | 94-1303 | Адаптер | 1 |
| 19 | 94-1608 | Переходник | 1 |
| 20 | 94-1301 | Адаптер | 1 |
| 21 | 4153431 | Шланг | 1 |
| 24 | 94-1501 | Угловой штуцер | 1 |
| 25 | 4267932 | Шланг | 1 |
| 28 | 94-1302 | Адаптер | 1 |
| 29 | 4397852 | Шланг | 1 |
| 31 | 94-1702 | Адаптер | 1 |
| 32 | 94-0661 | Тройник | 1 |
| 33 | 94-1402 | Угловой штуцер | 1 |
| 34 | 4397852 | Шланг | 1 |
| 35 | 94-1302 | Адаптер | 1 |
| 36 | 4397853 | Шланг | 1 |
| 38 | 8071298 | Панель | 1 |
| 39 | J021020 | Болт с шайбой | 6 |
| 40 | 4398280 | Выключатель | 1 |
| 41 | 9749675 | Кронштейн | 1 |
| 43 | 9747503 | Фланец | 1 |
| 44 | J021020 | Болт с шайбой | 2 |
| 45 | 4351271 | Адаптер | 1 |
| 46 | 4351665 | Датчик давления | 1 |
| 47 | 94-1701 замена: 4433976 | Адаптер | 1 |
| 47 | 4433976 | Адаптер | 1 |
| 47A | 4433957 | Уплотнительное кольцо | 1 |
| 48 | 4377537 | Датчик давления | 1 |
| 49 | 4118999 | Угловой штуцер | 1 |
| 50 | 3059772 | Крышка | 1 |
| 51 | J901014 | Болт | 3 |
| 52 | A590910 | Пружинная шайба | 3 |
| 54 | 8053049 | Кронштейн | 1 |
| 55 | J011225 | Болт с шайбой | 4 |
| 56 | 4189268 | Реел шланг | 1 |
| 57 | J011025 | Болт с шайбой | 4 |
| 59 | 4397851 | Шланг | 1 |
| 60 | 94-1302 | Адаптер | 1 |
| 61 | 94-1602 | Переходник | 1 |
| 62 | 4033130 | Самоуплотняющееся соединение | 1 |
| 62A | 4048091 | Пылезащитный колпачок | 1 |
| 63 | 4033129 | Самоуплотняющееся соединение | 1 |
| 63A | 4048090 | Пылезащитный колпачок | 1 |
| 64 | 94-1703 | Адаптер | 1 |
| 66 | 8053050 | Кронштейн | 1 |
| 67 | J011016 | Болт с шайбой | 2 |
| 69 | 4397854 | Шланг | 1 |
| 70 | 4367991 | Шприц для смазки | 1 |
| 71 | 4122880 | Адаптер | 1 |
| 72 | A890014 | Манжета | 1 |
| 74 | J011016 | Болт с шайбой | 17 |
| 75 | 4190273 | Зажим | 7 |
| 76 | 4190282 | Зажим | 1 |
| 77 | 4190277 | Зажим | 5 |
| 78 | 4190266 | Зажим | 6 |
| 80 | 4379181 | Информационная табличка | 1 |
| 85 | 4351271 | Адаптер | 3 |
| 86 | 94-0615 | Угловой штуцер | 1 |
| 87 | 94-1701 | Адаптер | 1 |
| 88 | 4025602 | Самоуплотняющееся соединение | 3 |
| 88A | 4048093 | Пылезащитный колпачок | 1 |
| 89 | 4025603 | Самоуплотняющееся соединение | 3 |
| 89A | 4048092 | Пылезащитный колпачок | 1 |
| 92 | 4132836 | Обратный клапан | 1 |
| 93 | 94-1908 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
