Рукоять 5.0M в сборе — HITACHI EX3500

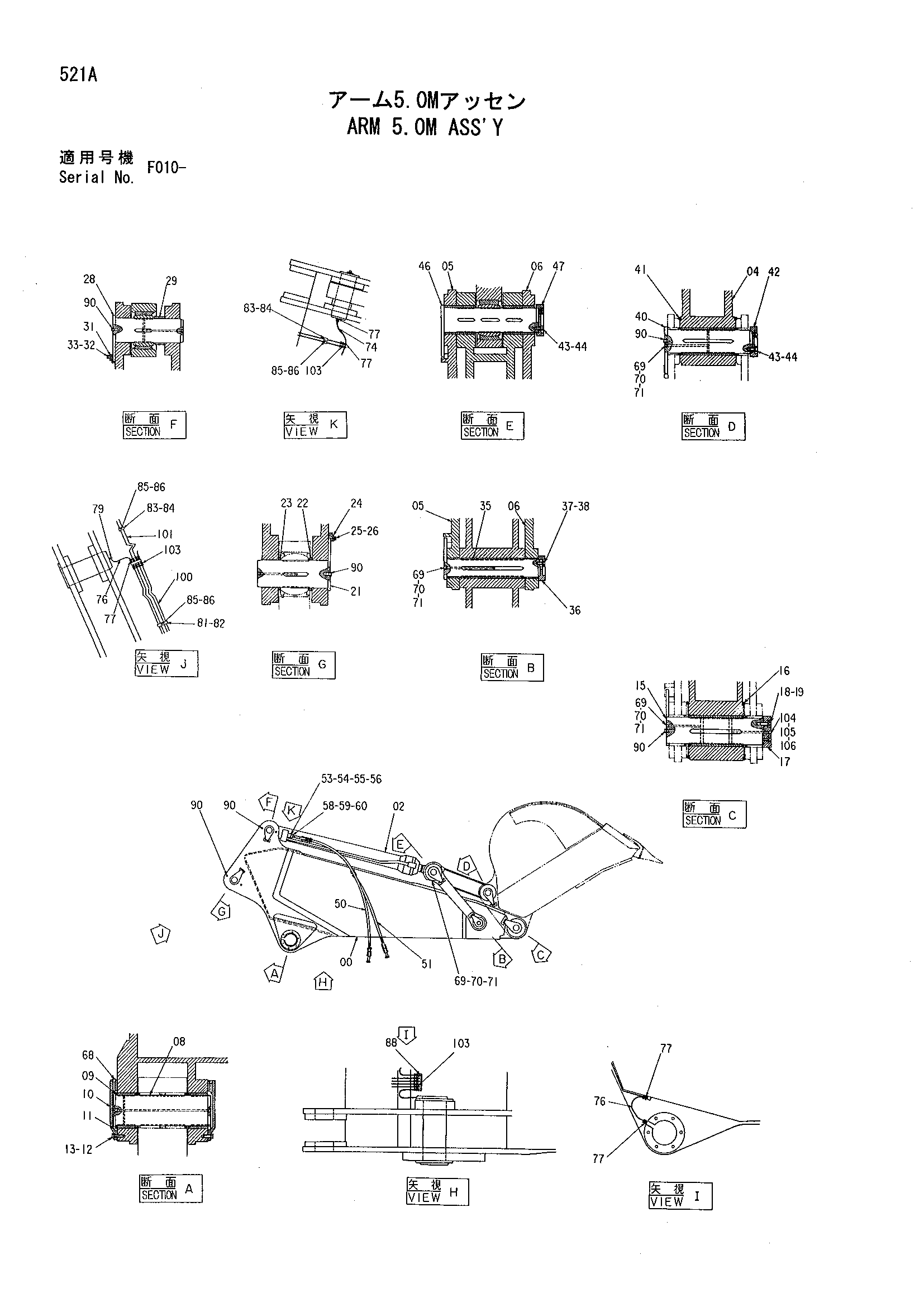

Заводская схема «Рукоять 5.0M в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9084475	Рукоять 5.0M	1
02	4320956 замена: 4439261	Гидроцилиндр ковша	2
02	4439261 замена: 4483374	Гидроцилиндр ковша	2
02	4483374	Гидроцилиндр ковша	2
04	9082543	Тяга A	2
05	9082459	Тяга B	2
06	9082460	Тяга B	2
08	3043354	Палец	2
09	4194038	Пластина	2
10	3036470	Крышка	4
11	A811300	Уплотнительное кольцо	4
12	J912055	Болт	24
13	A590920	Пружинная шайба	24
15	8056418	Палец	2
16	4229334	Уплотнительное кольцо	4
17	4288147 замена: 4393392	Ограничитель	2
17	4393392	Ограничитель	2
18	J912460	Болт	8
19	A590924	Пружинная шайба	8
21	8043111	Палец	2
22	4236330	Пластина	2
23	4195377	Пластина	2
24	9726226	Пластина	2
25	J912455	Болт	4
26	A590924	Пружинная шайба	4
28	8042773	Палец	2
29	4236329	Проставка	2
31	4179432	Пластина	2
32	J912045	Болт	4
33	A590920	Пружинная шайба	4
35	8043113	Палец	2
36	3015952 замена: 4393382	Ограничитель	2
36	4393382	Ограничитель	2
37	J901645	Болт	6
38	A590916	Пружинная шайба	6
40	8043114	Палец	2
41	4136522	Уплотнительное кольцо	4
42	4229435 замена: 4393389	Ограничитель	2
42	4393389	Ограничитель	2
43	J912045	Болт	16
44	A590920	Пружинная шайба	16
46	8043115	Палец	2
47	4229436 замена: 4393390	Ограничитель	2
47	4393390	Ограничитель	2
50	4235236	Шланг	2
51	4347823	Шланг	2
53	4169565	Разъёмный фланец	4
54	4510170	Уплотнительное кольцо	2
55	J912070	Болт	8
56	A590920	Пружинная шайба	8
58	4075854	Разъёмный фланец	4
59	4510169	Уплотнительное кольцо	2
60	M341650	Болт с внутренним шестигранником	8
68	94-2011	Пробка	2
69	J75481	Штуцер	8
70	4105912	Колпачок	8
71	4130686	Втулка	8
74	4062815	Шланг	2
76	4107297	Шланг	4
77	94-1301	Адаптер	10
79	94-1401	Угловой штуцер	2
81	4032158	Хомут	1
82	4032159	Резиновая прокладка	1
83	4032160	Хомут	2
84	4032161	Резиновая прокладка	2
85	J901228	Болт	3
86	A590912	Пружинная шайба	3
88	94-1501	Угловой штуцер	6
90	425176	Пробка	16
100	4227201	Трубка	4
101	4227200	Трубка	2
103	4130169	Штуцер трубки	12
104	J75481	Штуцер	2
105	4105912	Колпачок	2
106	4130686	Коллер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
