Смазка трубопроводы (стрела 9.6M): 1 — HITACHI EX3500

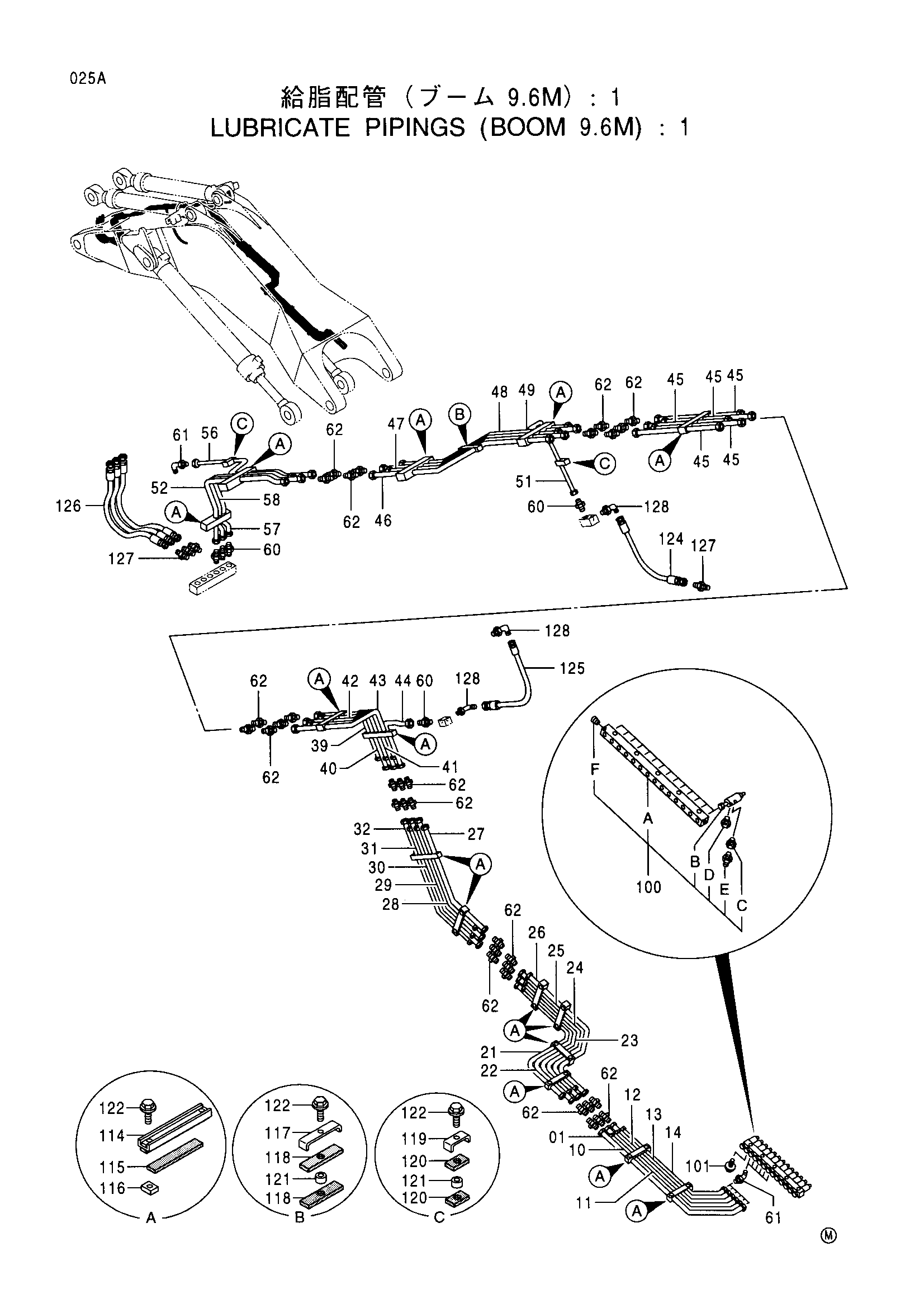

Заводская схема «Смазка трубопроводы (стрела 9.6M): 1» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4400154 | Трубка | 1 |
| 10 | 4400155 | Трубка | 1 |
| 11 | 4400156 | Трубка | 1 |
| 12 | 4400157 | Трубка | 1 |
| 13 | 4400158 | Трубка | 1 |
| 14 | 4400159 | Трубка | 1 |
| 21 | 4400166 | Трубка | 1 |
| 22 | 4400167 | Трубка | 1 |
| 23 | 4400168 | Трубка | 1 |
| 24 | 4400169 | Трубка | 1 |
| 25 | 4400170 | Трубка | 1 |
| 26 | 4400171 | Трубка | 1 |
| 27 | 4400172 | Трубка | 1 |
| 28 | 4400173 | Трубка | 1 |
| 29 | 4400174 | Трубка | 1 |
| 30 | 4400175 | Трубка | 1 |
| 31 | 4400176 | Трубка | 1 |
| 32 | 4400177 | Трубка | 1 |
| 39 | 4400184 | Трубка | 1 |
| 40 | 4400185 | Трубка | 1 |
| 41 | 4400186 | Трубка | 1 |
| 42 | 4400187 | Трубка | 1 |
| 43 | 4400188 | Трубка | 1 |
| 44 | 4400189 | Трубка | 1 |
| 45 | 4400190 | Трубка | 5 |
| 46 | 4400191 | Трубка | 1 |
| 47 | 4400192 | Трубка | 1 |
| 48 | 4400193 | Трубка | 1 |
| 49 | 4400194 | Трубка | 1 |
| 51 | 4400196 | Трубка | 1 |
| 52 | 4400197 | Трубка | 1 |
| 56 | 4400201 | Трубка | 1 |
| 57 | 4400202 | Трубка | 1 |
| 58 | 4400203 | Трубка | 1 |
| 60 | 4130169 | Штуцер трубки | 5 |
| 61 | 4130175 | Штуцер трубки | 7 |
| 62 | 4130192 | Штуцер трубки | 32 |
| 100 | 4253249 | Клапан | 1 |
| 100A | 4227148 | Коллектор | 1 |
| 100B | 4182051 | Клапан | 14 |
| 100C | 4191349 | Адаптер | 14 |
| 100D | 4253567 | Адаптер | 14 |
| 100E | J75481 | Пресс-маслёнка | 14 |
| 100F | 94-2012 | Пробка | 1 |
| 101 | J010845 | Болт с шайбой | 5 |
| 114 | 9735865 | Хомут | 15 |
| 115 | 4264318 | Резиновая прокладка | 15 |
| 116 | 4264319 | Проставка | 30 |
| 117 | 4302749 | Хомут | 1 |
| 118 | 4273721 | Резиновая прокладка | 2 |
| 119 | 4302748 | Хомут | 2 |
| 120 | 4269657 | Резиновая прокладка | 4 |
| 121 | 4302747 | Проставка | 3 |
| 122 | J011035 | Болт с шайбой | 33 |
| 124 | 4062815 | Шланг | 1 |
| 125 | 4055174 | Шланг | 1 |
| 126 | 4022542 | Шланг | 3 |
| 127 | 94-1301 | Адаптер | 4 |
| 128 | 94-1401 | Угловой штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
