Воздушный осушитель (1)(2) — HITACHI EX3500

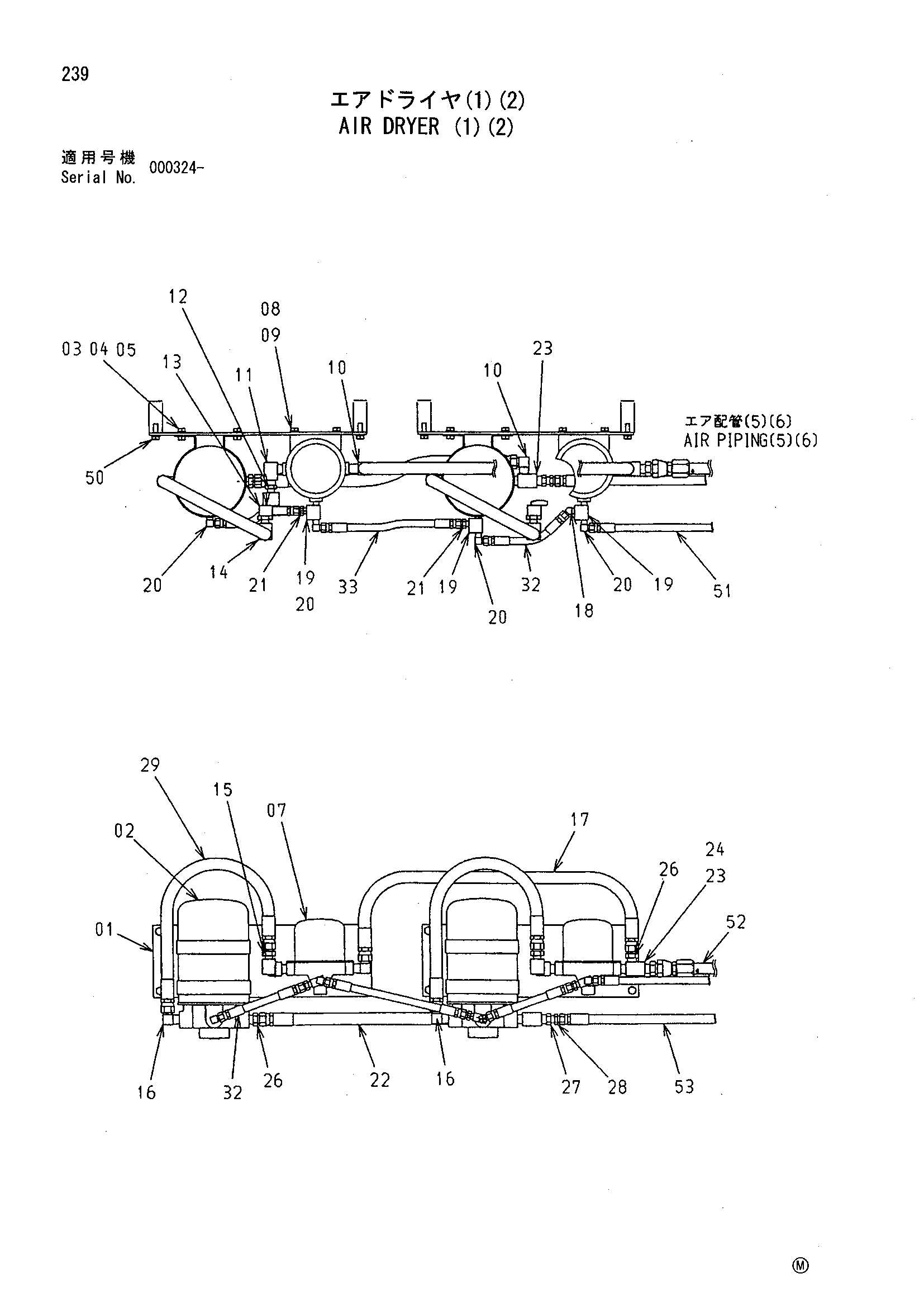

Заводская схема «Воздушный осушитель (1)(2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286472 | Пластина | 2 |
| 02 | 4285395 | Осушитель воздушный | 2 |
| 03 | J901028 | Болт | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | J950010 | Гайка | 8 |
| 07 | 4285396 | Сепаратор | 2 |
| 08 | A590910 | Пружинная шайба | 6 |
| 09 | M111020 | Болт | 6 |
| 10 | 94-1403 | Угловой штуцер | 2 |
| 11 | 94-0632 | Угловой штуцер | 2 |
| 12 | 94-1902 | Адаптер | 2 |
| 13 | 986953 | Обратный клапан | 2 |
| 14 | 94-0631 | Угловой штуцер | 2 |
| 15 | 4223383 | Адаптер | 2 |
| 16 | 94-1403 | Угловой штуцер | 2 |
| 17 | 4014686 | Шланг | 1 |
| 18 | 94-1501 | Угловой штуцер | 1 |
| 19 | 4303781 | Тройник | 3 |
| 20 | 94-1401 | Угловой штуцер | 3 |
| 21 | 94-1301 | Адаптер | 3 |
| 22 | 4077931 | Шланг | 1 |
| 23 | 4223941 | Тройник | 2 |
| 24 | 4131885 | Адаптер | 1 |
| 26 | 94-1303 | Адаптер | 2 |
| 27 | 94-1602 | Переходник | 1 |
| 28 | 94-1302 | Адаптер | 1 |
| 29 | 4514831 | Шланг | 2 |
| 32 | 4149521 | Шланг | 2 |
| 33 | 4513022 | Шланг | 1 |
| 50 | J011030 | Болт с шайбой | 8 |
| 51 | 4058740 | Шланг | 1 |
| 52 | 4399873 | Воздушный шланг | 1 |
| 53 | 4157971 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
