Кабина группа — HITACHI EX3500

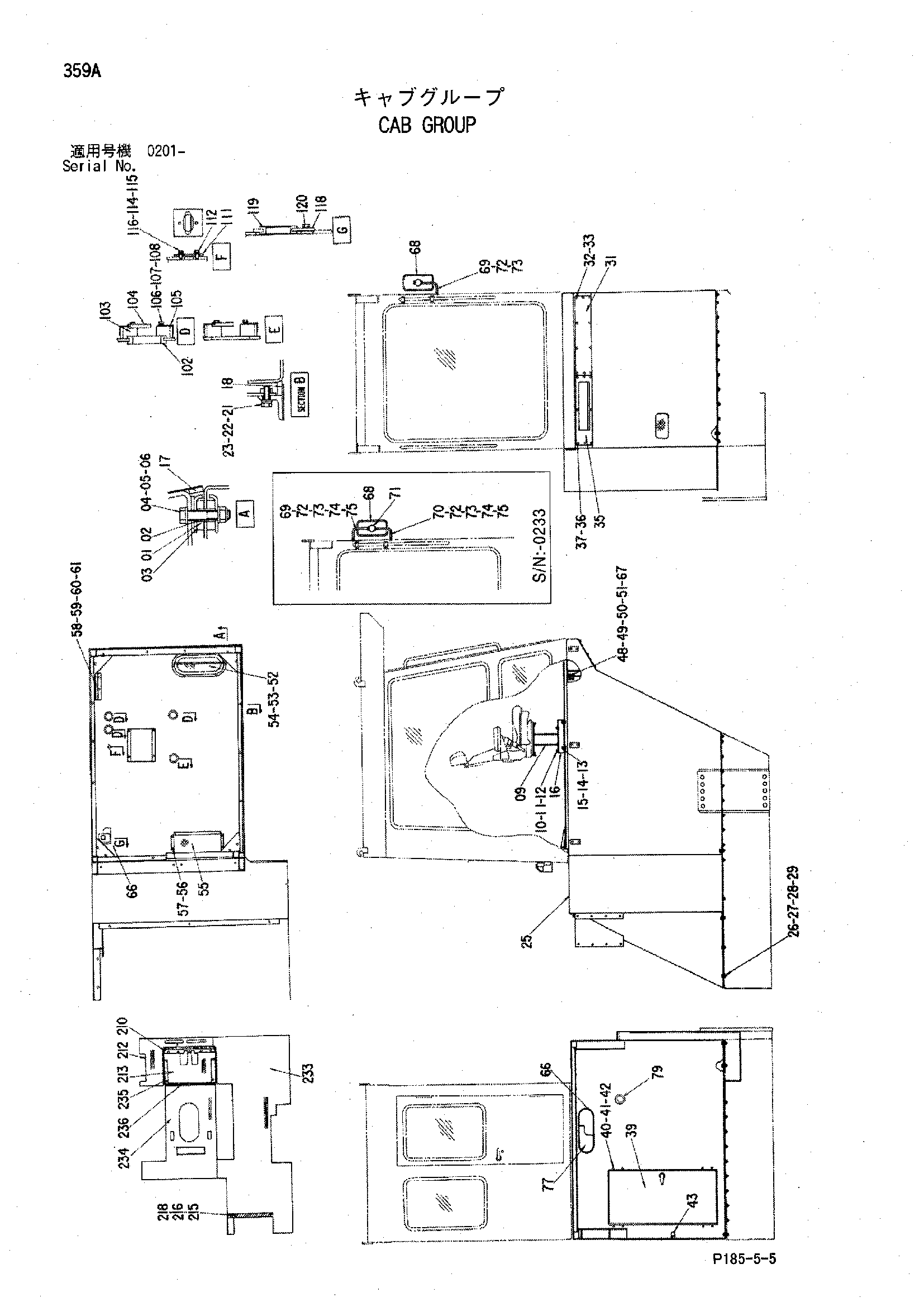

Заводская схема «Кабина группа» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4186203	Резиновая подушка	16
02	4198636	Проставка	8
03	4187140	Ограничитель	16
04	J931800	Болт	8
05	A590118	Плоская шайба	16
06	M660018	U-образная гайка	8
09	7024741	Опора	1
10	J870825	Болт	4
11	J251008	Пружинная шайба	4
12	J250008	Плоская шайба	4
13	J901025	Болт	4
13	J901030	Болт	4
14	A590910	Пружинная шайба	4
15	A590110	Плоская шайба	4
16	8040103	Опора	1
17	4186256	Резиновая прокладка	2
18	4186257	Резиновая прокладка	2
21	J901230	Болт	9
22	A590912	Пружинная шайба	9
23	A590112	Плоская шайба	9
25	5003463	Платформа	1
26	J901240	Болт	43
27	4086891	Шайба	86
28	A590912	Пружинная шайба	43
29	M660012	U-образная гайка	43
31	4186013	Крышка	1
32	J901025	Болт	10
33	A590910	Пружинная шайба	10
35	4187155 замена: 8055748	Крышка	1
35	8055748	Крышка	1
36	J901025	Болт	8
37	A590910	Пружинная шайба	8
39	4193974	Дверь	1
40	J901025	Болт	8
41	A590910	Пружинная шайба	8
42	J950010	Гайка	8
43	4040730	Ограничитель	1
48	4201158	Пластина	1
49	J901035	Болт	4
50	A590910	Пружинная шайба	4
51	A590110	Плоская шайба	8
52	9727934	Стекло	1
53	J870816	Болт	4
54	J251008	Пружинная шайба	4
55	3059202	Ступень	1
56	J870820	Болт	4
57	J251008	Пружинная шайба	4
58	4205881	Крышка	1
59	J870812	Болт	2
60	J251008	Пружинная шайба	2
61	J250008	Плоская шайба	2
66	4190595	Резиновая прокладка	5
67	J950010	Гайка	4
68	4207668 замена: 4340845	Зеркало	1
68	4340845	Зеркало	1
69	8039324	Кронштейн	1
69	8064264	Стойка	1
70	8039325	Кронштейн	1
71	J950012	Гайка	2
72	4203394	Хомут	2
72	4201441	Хомут	1
73	J900855	Болт	4
73	J010845	Болт с шайбой	2
74	4030364	U-образная гайка	4
75	A590908	Пружинная шайба	4
75	A590108	Плоская шайба	4
77	4215918	Резиновая прокладка	1
79	445100	Резиновая втулка	1
100	6012345	Пластина	1
102	4087462	Резиновая втулка	3
103	4287913	Резиновая прокладка	4
104	4288215	Резиновая втулка	4
105	4287914	Крышка	8
106	J900610	Болт	16
107	A590906	Пружинная шайба	16
108	A590106	Плоская шайба	16
111	4288198	Резиновая прокладка	1
112	4288199	Крышка	1
114	A590906	Пружинная шайба	2
115	A590106	Плоская шайба	2
116	J900614	Болт	2
118	9738290	Крышка	1
119	4288216	Резиновая втулка	1
120	J020816	Болт с шайбой	2
210	4215158	Крышка	1
212	3038637 замена: 3069113	Резиновая прокладка	1
212	3069113	Резиновая прокладка	1
213	3061224	Резиновая прокладка	1
215	J250006	Плоская шайба	18
215	J250006	Плоская шайба	4
216	J251006	Пружинная шайба	18
216	J251006	Пружинная шайба	4
218	J850620	Винт	18
218	J850620	Винт	4
233	2033875	Резиновая прокладка	1
234	3061192	Резиновая прокладка	1
234	3063811	Резиновая прокладка	1
234	3071170	Резиновая прокладка	1
235	4289020	Угол	2
236	4289021	Пластина	1
