Каталог запчастей HITACHI
Инструменты — HITACHI EX3500

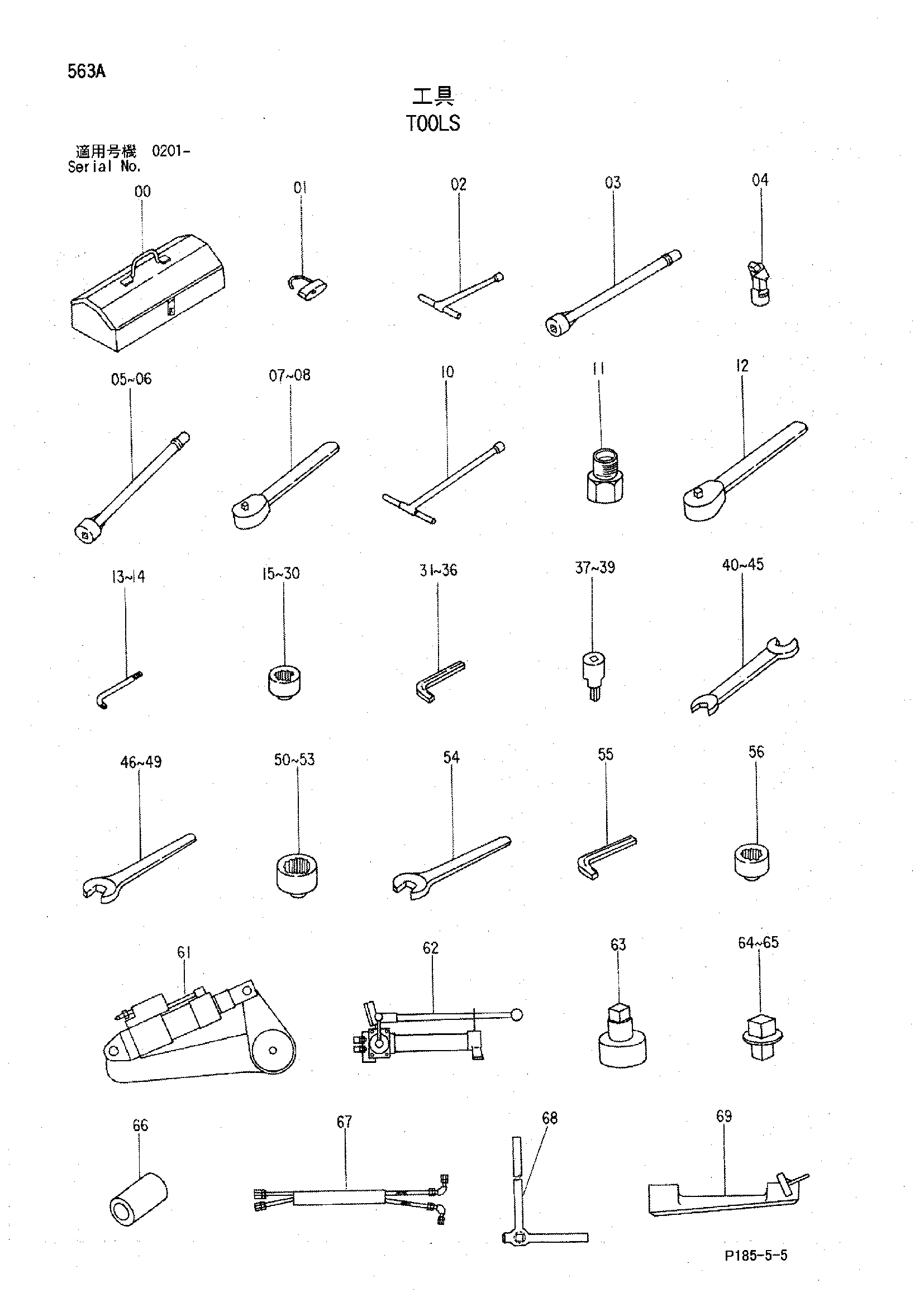

Заводская схема «Инструменты» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-56 | 9075444 | Инструменты | 1 |
| 00 | 934787 | Ящик для инструментов | 1 |
| 01 | 990878 | Шпонка | 1 |
| 02 | 4503471 | Дривер зажим | 1 |
| 03 | 936010 | Штанга удлинитель 250 | 2 |
| 04 | 4504953 | Соединение универсальный | 1 |
| 05 | 939624 | Штанга удлинитель 200 | 2 |
| 06 | 4514777 | Штанга удлинитель 400 | 1 |
| 07 | 985706 | Рукоятка раткхет 12.7 | 1 |
| 08 | 944545 | Рукоятка раткхет 19 | 1 |
| 10 | 958407 | Ключ T | 1 |
| 11 | 4031490 | Соединение | 1 |
| 12 | 4504952 | Рукоятка раткхет 25.4 | 1 |
| 13 | 4505981 | Рукоятка смещаемый 25.4 | 1 |
| 14 | 4093797 | Рукоятка смещаемый 38.1 | 1 |
| 15 | D912627 | Ключ разъём 13 | 1 |
| 16 | D99055 | Ключ разъём 17 | 1 |
| 17 | D99056 | Ключ разъём 19 | 1 |
| 18 | 989848 | Ключ разъём 22 | 1 |
| 19 | D99062 | Ключ разъём 23 | 1 |
| 20 | 989849 | Ключ разъём 24 | 1 |
| 21 | 989850 | Ключ разъём 27 | 1 |
| 22 | 4009865 | Ключ разъём 30 | 1 |
| 23 | 947309 | Ключ разъём 32 | 1 |
| 24 | 989853 | Ключ разъём 36 | 1 |
| 25 | 947310 | Ключ разъём 41 | 1 |
| 26 | 4504947 | Ключ разъём 46 | 1 |
| 27 | 4093793 | Ключ разъём 46 | 1 |
| 28 | 4093792 | Ключ разъём 50 | 1 |
| 29 | 4060987 | Ключ разъём 70 | 1 |
| 30 | 4087668 | Разъём 70 | 1 |
| 31 | 985709 | Ключ штанга 5.0 | 1 |
| 32 | 985710 | Ключ штанга 6.0 | 1 |
| 33 | 958393 | Ключ штанга 8.0 | 1 |
| 34 | 958394 | Ключ штанга 10.0 | 1 |
| 35 | 4045580 | Ключ штанга 12.0 | 1 |
| 36 | 4004229 | Ключ штанга 14.0 | 1 |
| 37 | 4093794 | Ключ разъём 17 | 1 |
| 38 | 4093795 | Ключ разъём 19 | 1 |
| 39 | 4093796 | Ключ разъём 22 | 1 |
| 40 | D99053 | Гаечный ключ 10X12 | 1 |
| 41 | 989857 | Гаечный ключ 13X17 | 1 |
| 42 | D99054 | Гаечный ключ 14X17 | 1 |
| 43 | 989858 | Гаечный ключ 19X22 | 1 |
| 44 | 989859 | Гаечный ключ 24X27 | 1 |
| 45 | 989860 | Гаечный ключ 30X32 | 1 |
| 46 | 989861 | Гаечный ключ 36 | 1 |
| 47 | 934574 | Гаечный ключ 41 | 1 |
| 48 | 934575 | Гаечный ключ 46 | 1 |
| 49 | 4087666 | Гаечный ключ 70 | 1 |
| 50 | 4093519 | Ключ разъём 1-1/4 | 1 |
| 52 | 4236077 | Ключ разъём 85 | 1 |
| 53 | 4069229 | Ключ разъём 85 | 1 |
| 54 | 4099634 | Гаечный ключ 85 | 1 |
| 55 | 4013974 | Ключ штанга 17.0 | 1 |
| 56 | 938130 | Ключ разъём 50 | 1 |
| 61 | 4194383 | Ключ силовой | 1 |
| 62 | 4194384 | Насос | 1 |
| 63 | 4194632 | Ключ разъём 50 | 1 |
| 64 | 4194385 | Врренкх штанга 25.4 | 1 |
| 65 | 4194386 | Ключ штанга 38.1 | 1 |
| 66 | 4213677 | Трубка | 1 |
| 67 | 4194492 | Шланг | 1 |
| 68 | 4240643 | Инструмент палец | 1 |
| 69 | 4243990 | Инструмент наконечник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
