Клапан — HITACHI EX3500

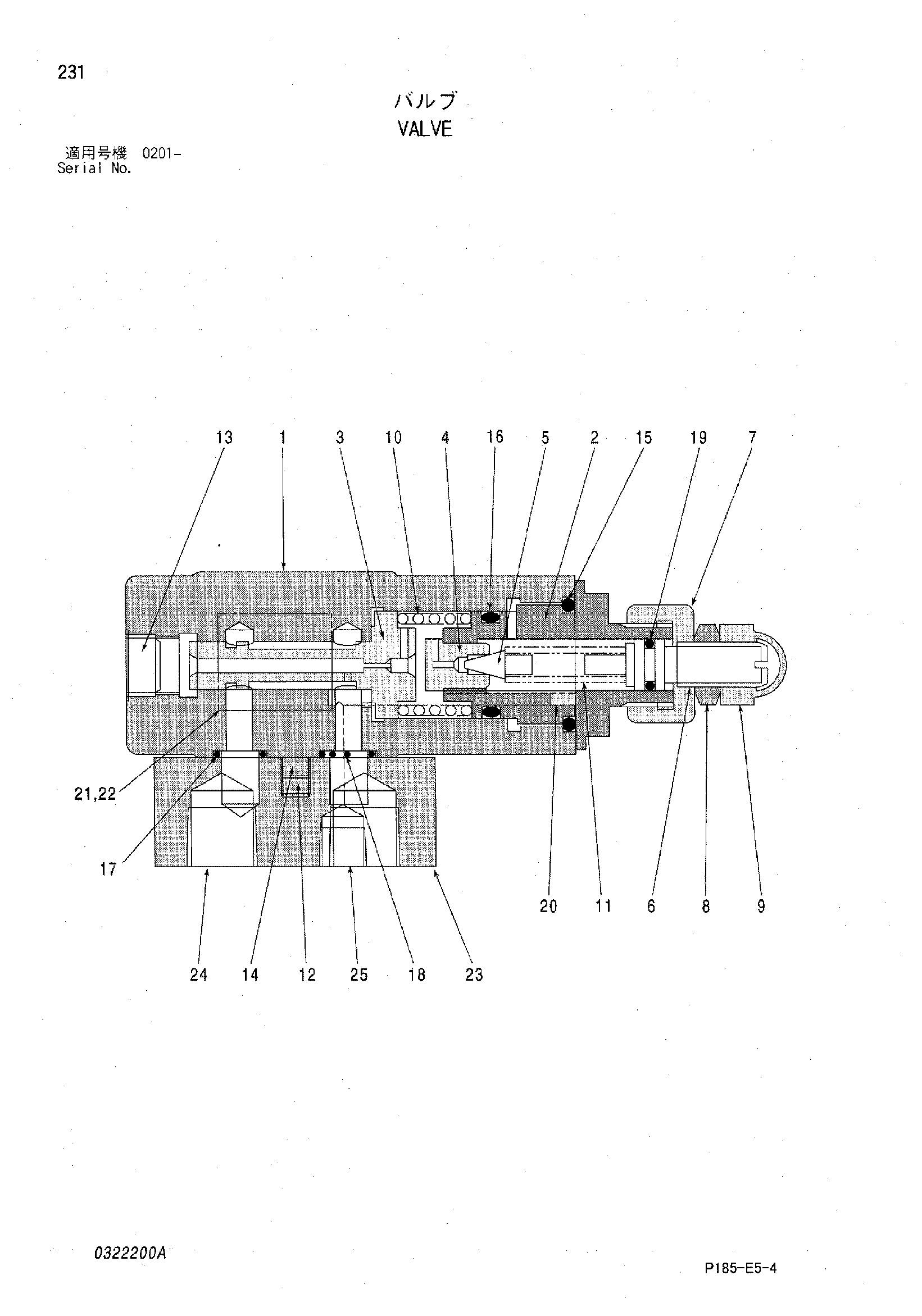

Заводская схема «Клапан» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4189176 | Клапан | 1 | |
| 2 | 0322201 | Корпус | 1 |
| 6 | 0322202 | Винт регулировочный | 1 |
| 7 | 0322203 | Направляющая | 1 |
| 8 | 0242001 | Гайка | 1 |
| 9 | 0242002 | Гайка колпачок | 1 |
| 10 | 0322204 | Пружина | 1 |
| 11 | 0322205 | Пружина | 1 |
| 12 | 0230142 | Винт колпачок | 2 |
| 13 | 0242003 | Пробка | 1 |
| 14 | 0242004 | Пружинный штифт | 1 |
| 15 | A810030 | Уплотнительное кольцо | 1 |
| 16 | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 985100 | Уплотнительное кольцо | 2 |
| 18 | 4050481 | Уплотнительное кольцо | 1 |
| 19 | 933226 | Уплотнительное кольцо | 1 |
| 20 | 0242005 | Масляное уплотнение | 1 |
| 22 | 0242006 | Винт | 4 |
| 23 | 0242007 | Пластина дополнительный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
