Трансмиссия радиатор — HITACHI EX3500

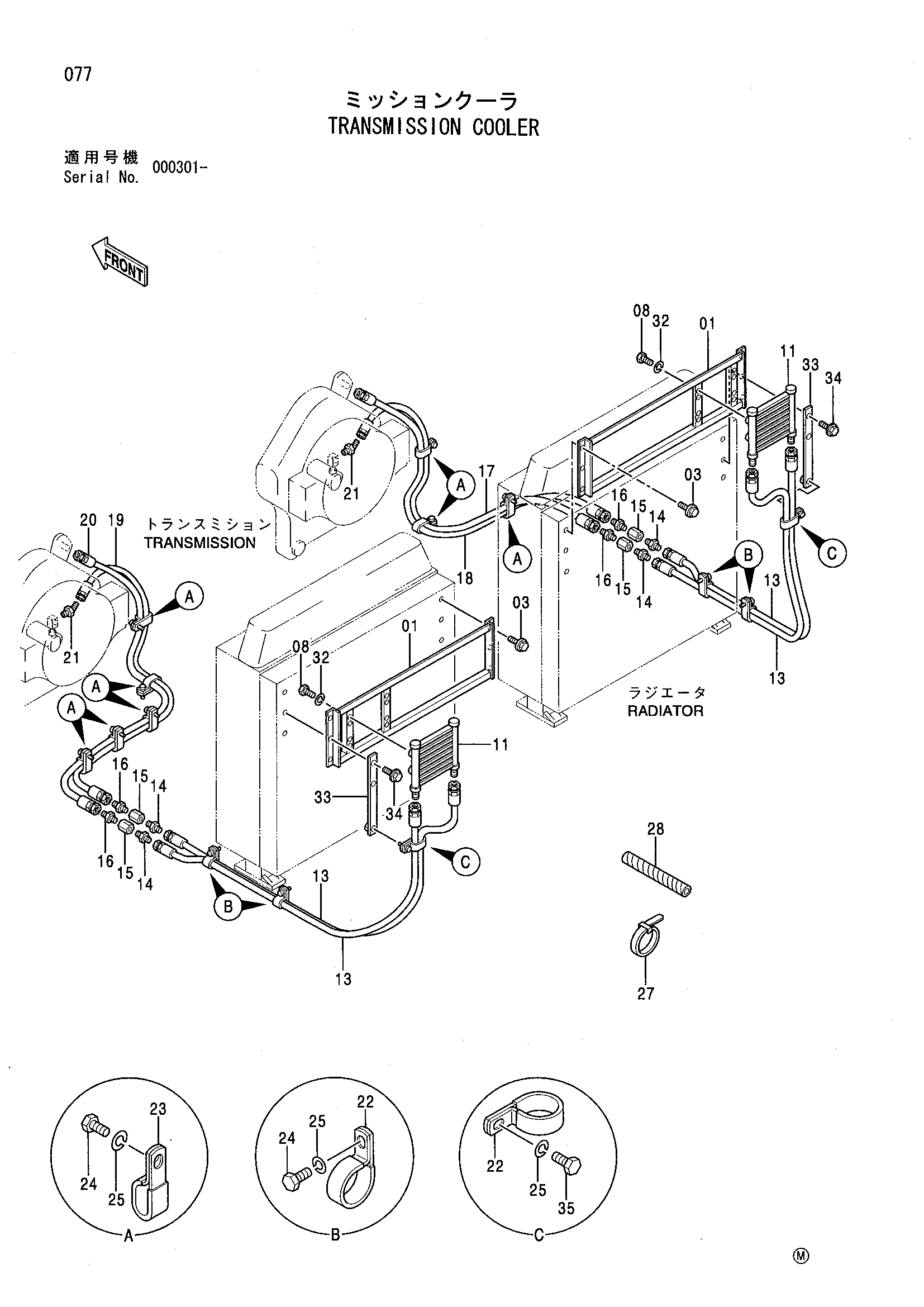

Заводская схема «Трансмиссия радиатор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8059291 | Опора | 2 |
| 03 | J021020 | Болт с шайбой | 8 |
| 08 | J900816 | Болт | 8 |
| 11 | 4335611 | Масляный радиатор | 2 |
| 13 | 4322191 | Шланг | 4 |
| 14 | 94-1304 | Адаптер | 4 |
| 15 | 94-0689 | Переходник | 4 |
| 16 | 94-1302 | Адаптер | 4 |
| 17 | 4275067 | Шланг | 1 |
| 18 | 4275068 | Шланг | 1 |
| 19 | 4275069 | Шланг | 1 |
| 20 | 4275070 | Шланг | 1 |
| 21 | 4095133 | Угловой штуцер | 2 |
| 22 | 4190264 | Зажим | 12 |
| 23 | 4190282 | Зажим | 8 |
| 24 | J901018 | Болт | 12 |
| 25 | A590910 | Пружинная шайба | 14 |
| 27 | 4121859 | Ленточный зажим | 10 |
| 28 | 4044420 | Защитный кожух | 20 |
| 32 | A590908 | Пружинная шайба | 8 |
| 33 | 9742560 | Кронштейн | 2 |
| 34 | J021025 | Болт с шайбой | 4 |
| 35 | J901025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
