Кабина (1/4) — HITACHI EX3500

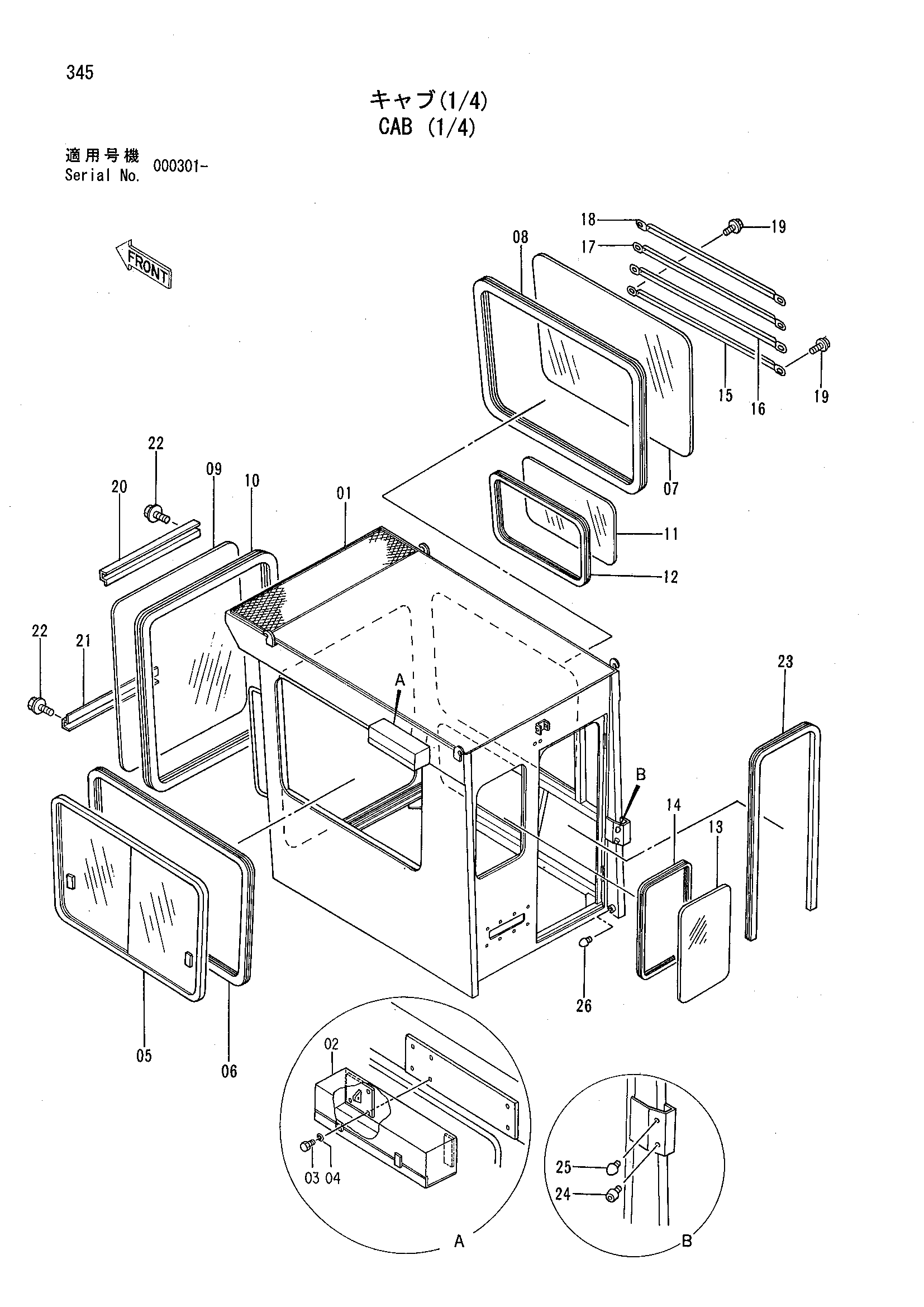

Заводская схема «Кабина (1/4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4369195 замена: 4390777 | Кабина в сборе | 1 |
| 00 | 4390777 | Кабина в сборе | 1 |
| 01 | 4386891 замена: 4607052 | Кабина | 1 |
| 01 | 4607052 | Кабина | 1 |
| 02 | 4335272 | Короб | 1 |
| 03 | J901028 | Болт | 6 |
| 04 | A590910 | Пружинная шайба | 6 |
| 05 | 4386892 | Окно | 1 |
| 06 | 4386893 | Резиновая прокладка | 1 |
| 07 | 4385393 | Стекло | 1 |
| 08 | 4386893 | Резиновая прокладка | 1 |
| 09 | 4385394 | Стекло | 1 |
| 10 | 4386894 | Резиновая прокладка | 1 |
| 11 | 4385392 | Стекло | 1 |
| 12 | 4386895 | Резиновая прокладка | 1 |
| 13 | 4209091 | Стекло | 1 |
| 14 | 4237970 | Резиновый H | 1 |
| 15 | 4386899 | Защитный кожух | 1 |
| 16 | 4386898 | Защитный кожух | 1 |
| 17 | 4386897 | Защитный кожух | 1 |
| 18 | 4386896 | Защитный кожух | 1 |
| 19 | J010812 | Болт с шайбой | 8 |
| 20 | 4386909 | Направляющая | 1 |
| 21 | 4386910 | Направляющая | 1 |
| 22 | J011025 | Болт с шайбой | 8 |
| 23 | 4412755 | Резиновая прокладка | 1 |
| 24 | 4243864 | Защёлка дверь | 1 |
| 25 | 4607053 | Проставка | 1 |
| 26 | 4607054 | Ограничитель резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
