Гидромотор (поворот) — HITACHI EX3500

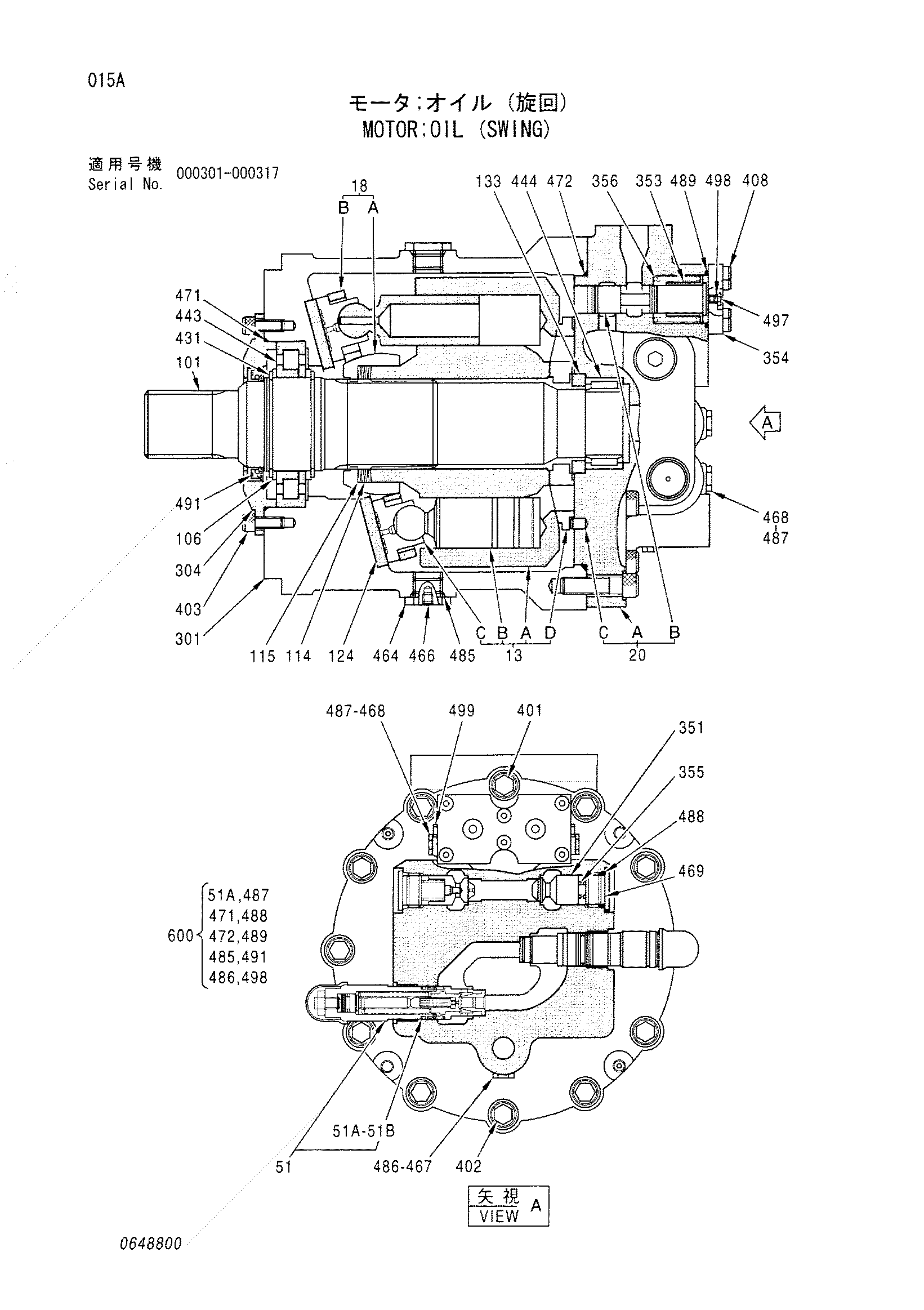

Заводская схема «Гидромотор (поворот)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4352881 замена: 4391206 | Гидромотор | 1 | |
| 13 | 0648801 | Гидроцилиндр.в сборе | 1 |
| 18 | 0222803 | Фиксатор в сборе | 1 |
| 20 | 0236021 | Корпус узел, Y | 1 |
| 51 | 4303148 | Предохранительный клапан | 2 |
| 51A | 0444001 | Уплотнительное кольцо | 1 |
| 51B | 4062005 | Опорное кольцо | 1 |
| 72 | 0313116 | Болт с внутренним шестигранником | 2 |
| 101 | 0313110 | Вал | 1 |
| 106 | 0313111 | Проставка | 2 |
| 114 | 0222809 | Пружина | 4 |
| 115 | 0222810 | Регулировочная шайба | 1 |
| 124 | 0222811 | Пластина | 1 |
| 133 | 0236019 | Кольцо направляющая | 1 |
| 301 | 0313112 замена: 0705501 | Корпус | 1 |
| 304 | 0313113 | Крышка передний | 1 |
| 351 | 0236006 | Плунжер | 2 |
| 353 | 0236007 | Держатель | 2 |
| 354 | 0313103 | Крышка | 1 |
| 355 | 0236009 | Пружина | 2 |
| 356 | 0236010 | Пружина | 2 |
| 401 | M341600 | Болт с внутренним шестигранником | 3 |
| 402 | M341656 | Болт с внутренним шестигранником | 9 |
| 403 | M341025 | Болт с внутренним шестигранником | 6 |
| 408 | M340825 | Болт с внутренним шестигранником | 6 |
| 431 | 991352 | Стопорное кольцо | 2 |
| 443 | 0313114 | Подшипник | 1 |
| 444 | 0313105 | Подшипник | 1 |
| 464 | 0313106 | Пробка | 2 |
| 466 | 0313107 | Болт с внутренним шестигранником | 2 |
| 467 | 4515019 | Пробка | 1 |
| 468 | 0236014 | Пробка | 3 |
| 469 | 0236015 | Пробка | 2 |
| 471 | 0448101 | Уплотнительное кольцо | 1 |
| 472 | 0448102 | Уплотнительное кольцо | 1 |
| 485 | 4297381 | Уплотнительное кольцо | 2 |
| 486 | 0448103 | Уплотнительное кольцо | 1 |
| 487 | 4297379 | Уплотнительное кольцо | 3 |
| 488 | 0448105 | Уплотнительное кольцо | 2 |
| 489 | 4292386 | Уплотнительное кольцо | 2 |
| 491 | 0448104 | Масляное уплотнение | 1 |
| 497 | 0313108 | Пробка | 2 |
| 498 | 0443411 | Уплотнительное кольцо | 2 |
| 499 | 0313109 | Болт | 2 |
| 600 | 4309425 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
