Дренажный трубопроводы — HITACHI EX3500

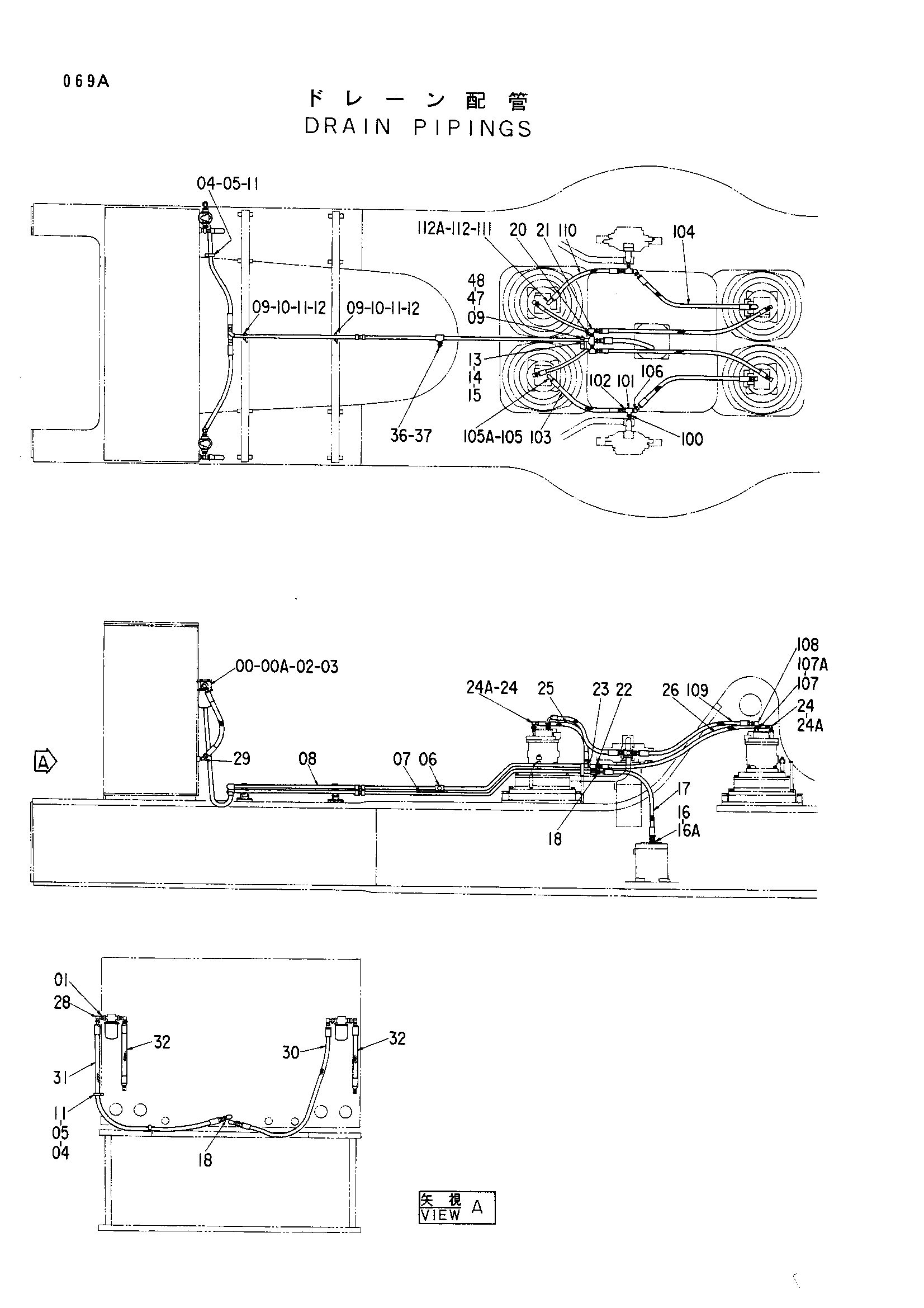

Заводская схема «Дренажный трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4185283	Фильтр	2
00A	4205684	Картридж	1
01	J721210	Втулка	4
02	J901235	Болт	6
03	A590912	Пружинная шайба	6
04	4190291	Зажим	2
05	J901016	Болт	2
06	8036597	Трубка	1
07	8036598	Трубка	1
08	8036599	Трубка	2
09	4053599	Хомут трубки	3
10	J901065	Болт	2
11	A590910	Пружинная шайба	4
12	A590110	Шайба	2
13	3037291	Кронштейн	1
14	J901232	Болт	2
15	A590912	Пружинная шайба	2
16	4042034	Адаптер	1
16A	4506429	Уплотнительное кольцо	1
17	4157932	Шланг	1
18	94-1305	Адаптер	3
20	J70786	Адаптер	2
21	J70486	Тройник	2
22	94-1304	Адаптер	2
23	94-1404	Угловой штуцер	2
24	4065118	Угловой штуцер	4
24A	4506424	Уплотнительное кольцо	1
25	4123861	Шланг	2
26	4157690	Шланг	2
28	94-1405	Угловой штуцер	4
29	94-1505	Угловой штуцер	2
30	4157942	Шланг	1
31	4192085	Шланг	1
32	4133484	Шланг	2
36	J728683	Переходник	1
37	94-1302	Адаптер	1
47	J901265	Болт	1
48	A590912	Пружинная шайба	1
100	J70710	Адаптер	2
101	J70410	Тройник	2
102	94-1305	Адаптер	2
103	4192074	Шланг	1
104	4192075	Шланг	1
105	4042034	Адаптер	2
105A	4506429	Уплотнительное кольцо	1
106	94-1505	Угловой штуцер	2
107	4204973	Адаптер	1
107A	4506429	Уплотнительное кольцо	1
108	4102104	Угловой штуцер	1
109	4157936	Шланг	1
110	4192074	Шланг	1
110	4242428	Шланг	1
111	4102104	Угловой штуцер	1
112	4042034	Адаптер	1
112	4204973	Адаптер	1
112A	4506429	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
