Кабина (2)<дополнительный кабина> — HITACHI EX3500

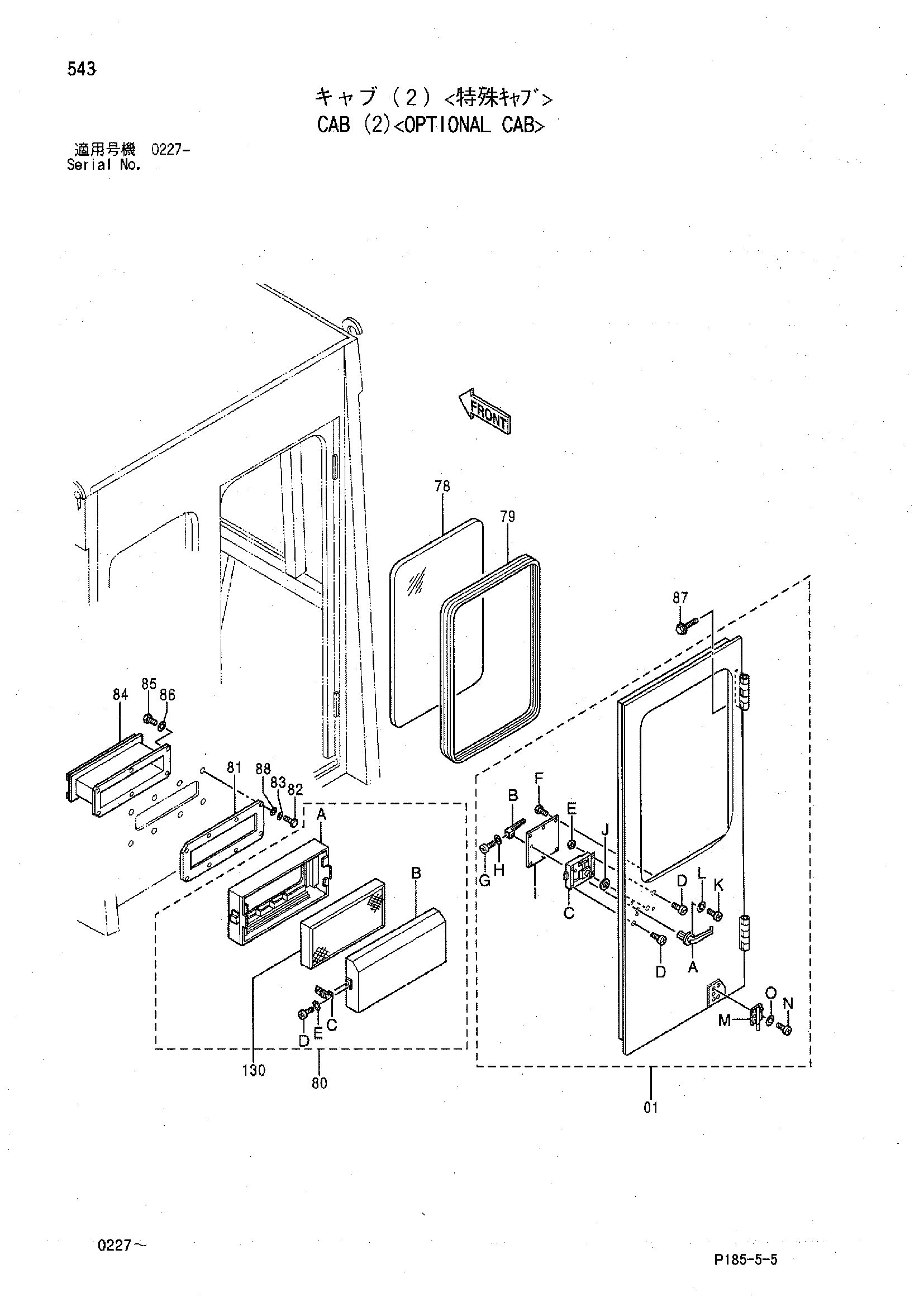

Заводская схема «Кабина (2)<дополнительный кабина>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4340138 | Кабина в сборе | 1 | |
| 01 | 4290900 | Дверь | 1 |
| 01A | 4004134 | Рукоятка наружный | 1 |
| 01B | 4004135 | Рукоятка внутренний | 1 |
| 01C | 4290913 | Шпонка короб | 1 |
| 01D | J680516 | Винт с шайбой | 4 |
| 01E | M500504 | Гайка | 2 |
| 01F | J680512 | Винт с шайбой | 6 |
| 01G | M430516 | Винт | 1 |
| 01H | M500504 | Гайка | 1 |
| 01I | 4312574 | Крышка | 1 |
| 01J | 4312575 | Резиновая втулка | 1 |
| 01K | M470516 | Винт | 2 |
| 01L | 4312576 | Шайба | 2 |
| 01M | 4312577 | Замок | 1 |
| 01N | M470416 | Винт | 6 |
| 01O | 4312578 | Шайба | 6 |
| 78 | 4209082 | Стекло | 1 |
| 79 | 4237966 | Резиновый H | 1 |
| 80 | 4253997 | Крышка | 1 |
| 80A | 4253998 | Держатель | 1 |
| 80B | 4253999 | Крышка | 1 |
| 80C | 4254200 | Замок | 2 |
| 80D | M430310 | Винт | 8 |
| 80E | A590903 | Пружинная шайба | 8 |
| 81 | 4249810 | Манжета | 1 |
| 82 | J900820 | Болт | 8 |
| 83 | A590908 | Пружинная шайба | 8 |
| 84 | 4292920 | Воздуховод | 1 |
| 85 | J870816 | Болт | 6 |
| 86 | J251008 | Пружинная шайба | 6 |
| 87 | J021025 | Болт с шайбой | 6 |
| 88 | A590108 | Плоская шайба | 8 |
| 130 | 4206637 | Фильтр воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
