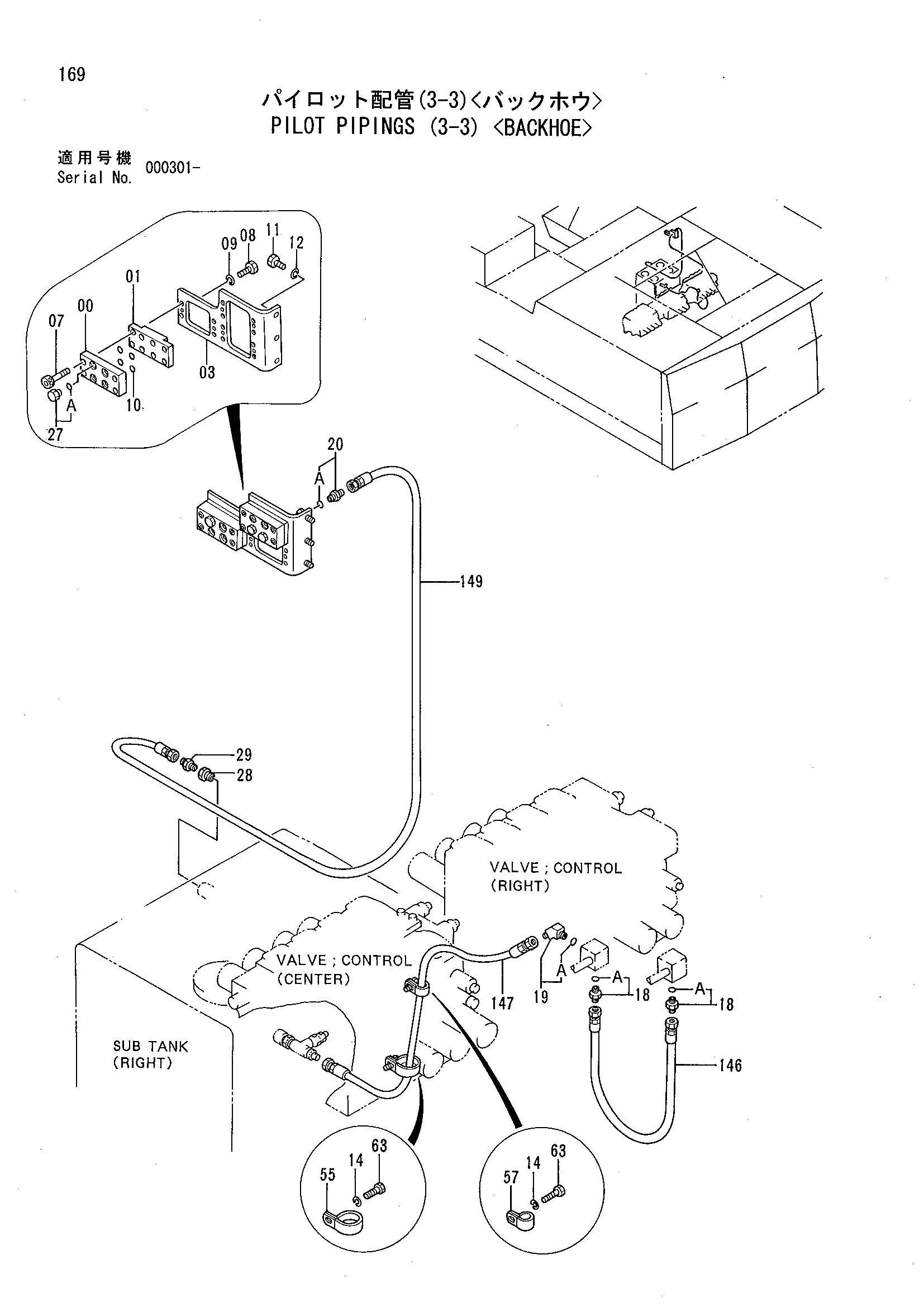

Пилотный трубопроводы (3-3) <экскаватор> — HITACHI EX3500
Заводская схема «Пилотный трубопроводы (3-3) <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3036446 | Коллектор | 2 |
| 01 | 3036448 | Коллектор | 2 |
| 03 | 2024556 | Кронштейн | 1 |
| 07 | M341250 | Болт | 8 |
| 08 | J900830 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 4 |
| 10 | 4509180 | Уплотнительное кольцо | 8 |
| 11 | J901230 | Болт | 3 |
| 12 | A590912 | Пружинная шайба | 3 |
| 14 | A590910 | Пружинная шайба | 2 |
| 18 | 4042032 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4081336 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4042031 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4092534 | Пробка | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | J728683 | Переходник | 1 |
| 29 | 94-1302 | Адаптер | 1 |
| 55 | 4193816 | Зажим | 1 |
| 57 | 4192035 | Зажим | 1 |
| 63 | J901016 | Болт | 2 |
| 146 | 4055171 | Шланг | 1 |
| 147 | 4157662 | Шланг | 1 |
| 149 | 4157642 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
