Поддерживающий каток — HITACHI EX3500

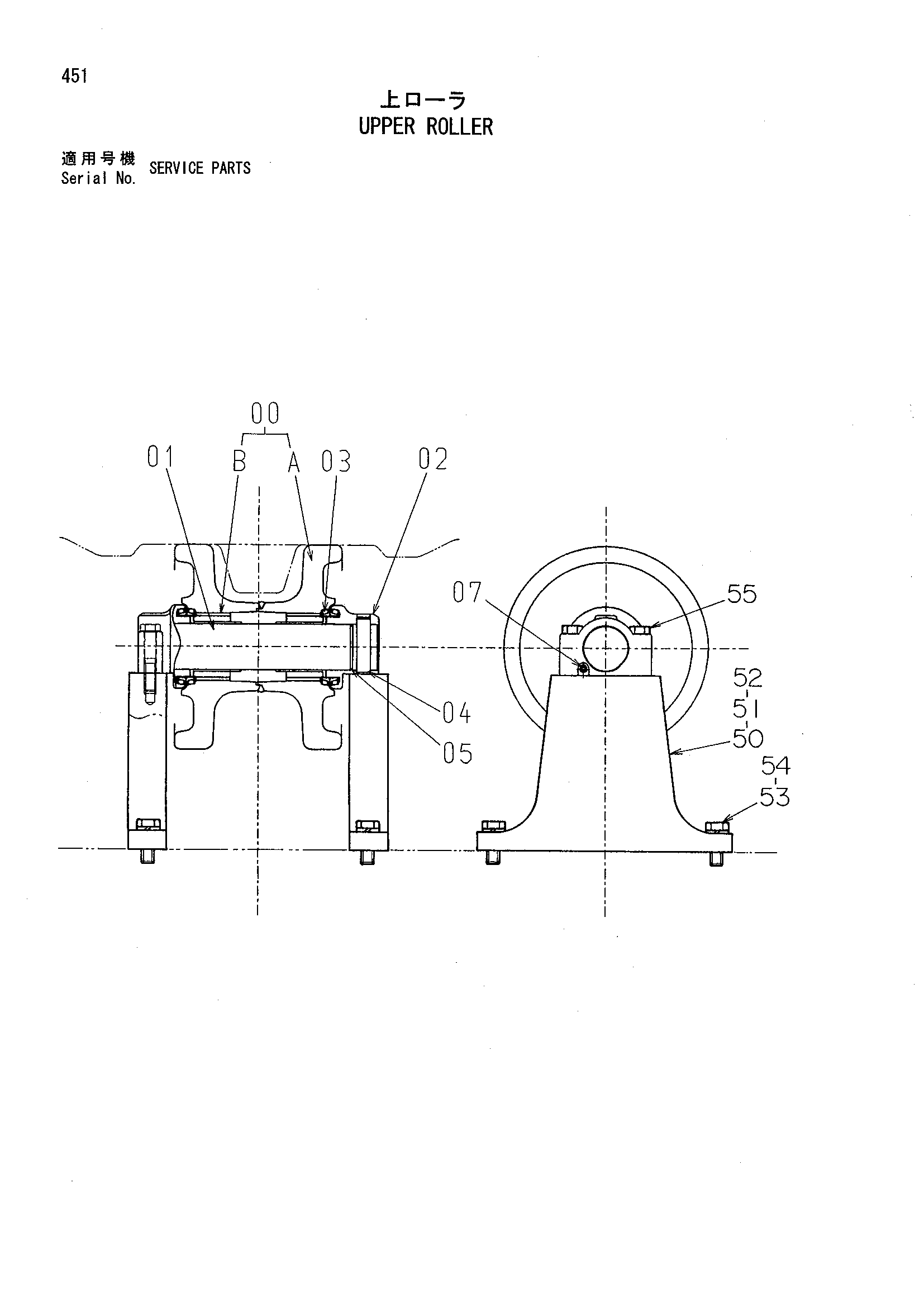

Заводская схема «Поддерживающий каток» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-07 | 9215482 | Каток верхний | 6 |
| 00 | 9215485 | Каток верхний | 1 |
| 00A | 7037001 | Каток верхний | 1 |
| 00B | 3037465 | Втулка | 1 |
| 01 | 3022815 | Мост | 1 |
| 02 | 1015780 | Втулка | 1 |
| 03 | 4282633 | Комплект уплотнений | 1 |
| 04 | 4153955 | Палец | 2 |
| 05 | A810080 | Уплотнительное кольцо | 2 |
| 07 | 4315607 | Пробка | 2 |
| 50 | 3091260 | Кронштейн F | 4 |
| 51 | 3091259 | Кронштейн C | 4 |
| 52 | 3091261 | Кронштейн R | 4 |
| 53 | A590924 | Пружинная шайба | 24 |
| 54 | J912470 | Болт | 24 |
| 55 | J932202 | Болт | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
