Обратный трубопроводы (1) — HITACHI EX3500

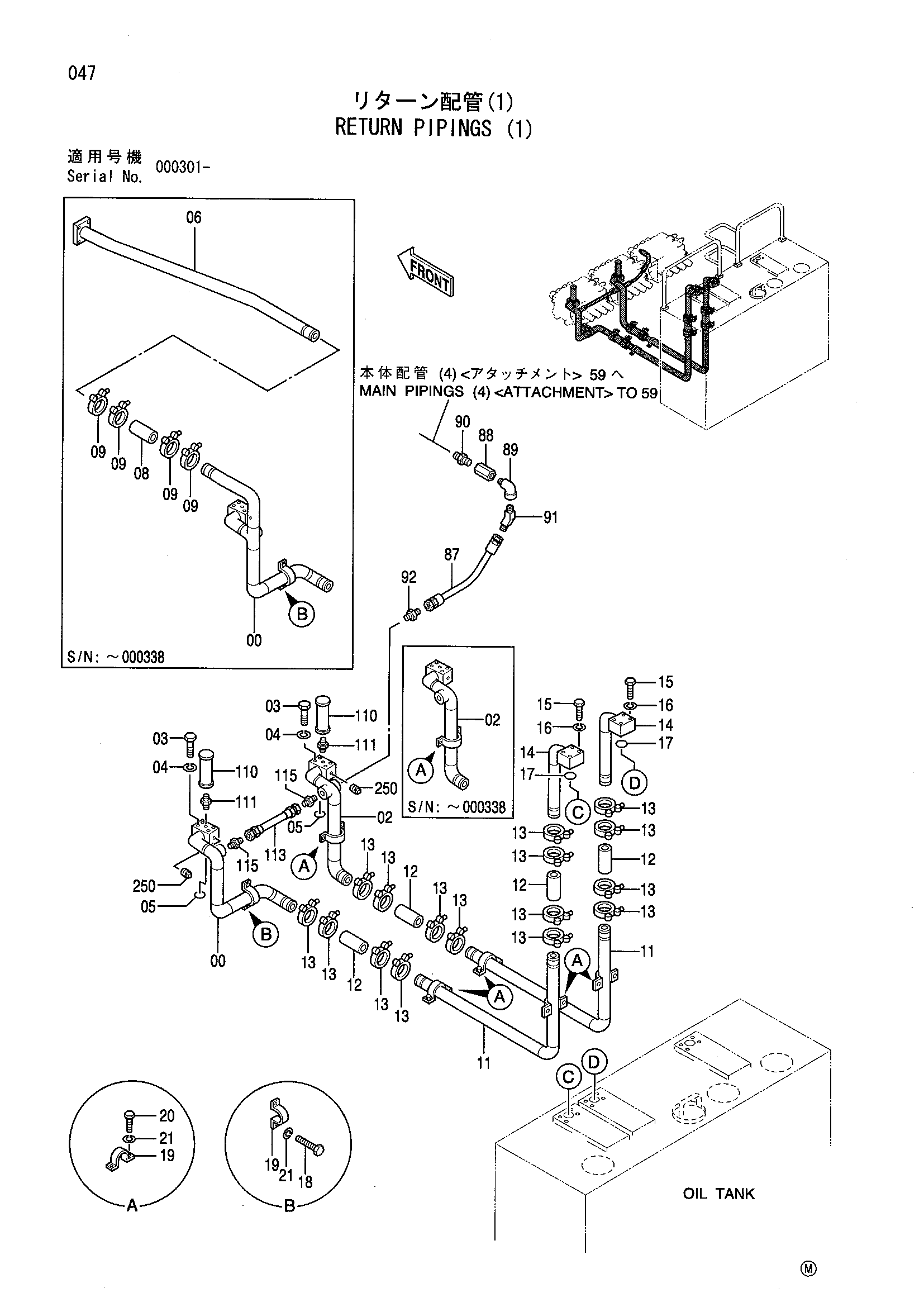

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018861 | Трубка | 1 |
| 00 | 8076587 | Трубка | 1 |
| 02 | 8062182 | Трубка | 1 |
| 02 | 8076889 | Трубка | 1 |
| 03 | J901403 | Болт | 8 |
| 04 | A590914 | Пружинная шайба | 8 |
| 05 | 4153541 | Уплотнительное кольцо | 2 |
| 06 | 8037669 | Трубка | 1 |
| 08 | 4094001 | Резиновый шланг | 1 |
| 09 | 4263764 | Хомут шланга | 4 |
| 11 | 9726134 | Трубка | 2 |
| 12 | 4099119 | Резиновый шланг | 4 |
| 13 | 4285233 | Хомут шланга | 16 |
| 14 | 8036563 | Трубка | 2 |
| 15 | J901403 | Болт | 8 |
| 16 | A590914 | Пружинная шайба | 8 |
| 17 | 4153541 | Уплотнительное кольцо | 2 |
| 18 | J901025 | Болт | 2 |
| 19 | 4000909 | Хомут трубки | 6 |
| 20 | J901025 | Болт | 12 |
| 21 | A590910 | Пружинная шайба | 12 |
| 87 | 4268886 | Шланг | 1 |
| 88 | 4163096 | Обратный клапан | 1 |
| 89 | 94-0634 | Угловой штуцер | 1 |
| 90 | 94-1705 | Адаптер | 1 |
| 91 | 94-1505 | Угловой штуцер | 1 |
| 92 | 94-1305 | Адаптер | 1 |
| 110 | 9728969 | Трубка | 2 |
| 111 | 94-1705 | Адаптер | 2 |
| 113 | 4160627 | Шланг | 1 |
| 115 | 94-1306 | Адаптер | 2 |
| 250 | 94-2022 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
