Глушитель — HITACHI EX3500

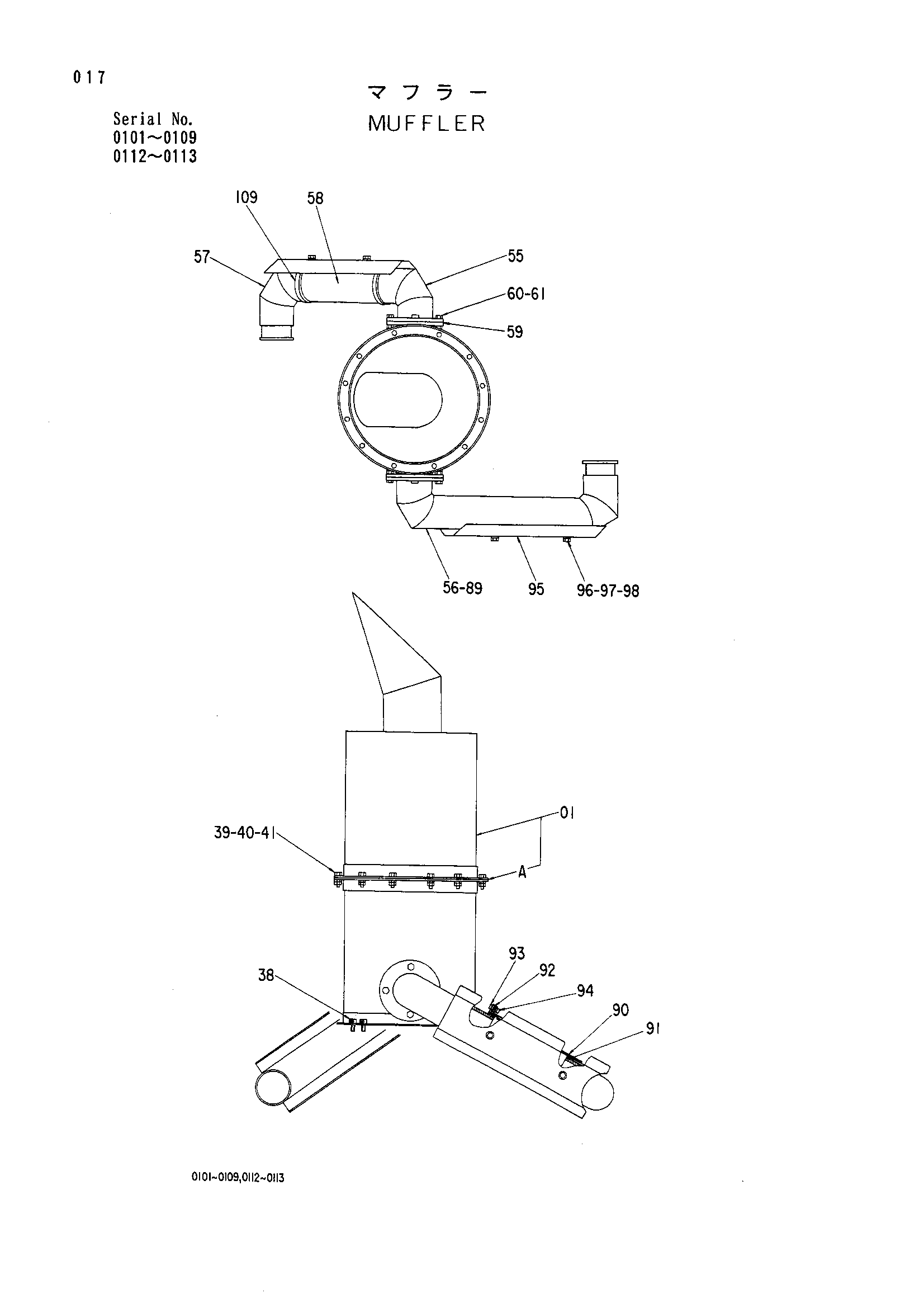

Заводская схема «Глушитель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188698 | Глушитель | 1 |
| 01A | 4207600 | Манжета | 1 |
| 38 | M341436 | Болт с внутренним шестигранником | 8 |
| 39 | J901240 | Болт | 12 |
| 40 | 4086891 | Шайба | 24 |
| 41 | J950012 | Гайка | 24 |
| 55 | 7016903 | Трубка | 1 |
| 55 | 7020792 | Трубка | 1 |
| 56 | 7016902 | Трубка | 1 |
| 56 | 7020791 | Трубка | 1 |
| 57 | 8035475 | Трубка | 2 |
| 57 | 8044537 | Трубка | 2 |
| 58 | 4184475 | Соединение флексибле | 2 |
| 59 | 4085068 | Прокладка | 2 |
| 60 | J901250 | Болт | 8 |
| 61 | M520012 | Гайка | 16 |
| 89 | 4199263 | Клотх | 1 |
| 90 | 8044538 | Трубка | 2 |
| 91 | 3013864 | Уплотнительное кольцо | 4 |
| 92 | 4218317 | Пластина | 4 |
| 93 | J901040 | Болт | 12 |
| 94 | M520010 | Гайка | 24 |
| 95 | 4240100 | Крышка | 2 |
| 96 | J901020 | Болт | 4 |
| 97 | J217083 | Шайба | 4 |
| 98 | A590910 | Пружинная шайба | 4 |
| 109 | 4085071 | Лента | 2 |
| 109 | 4085071 | Лента | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
