Гидромотор — HITACHI EX3500

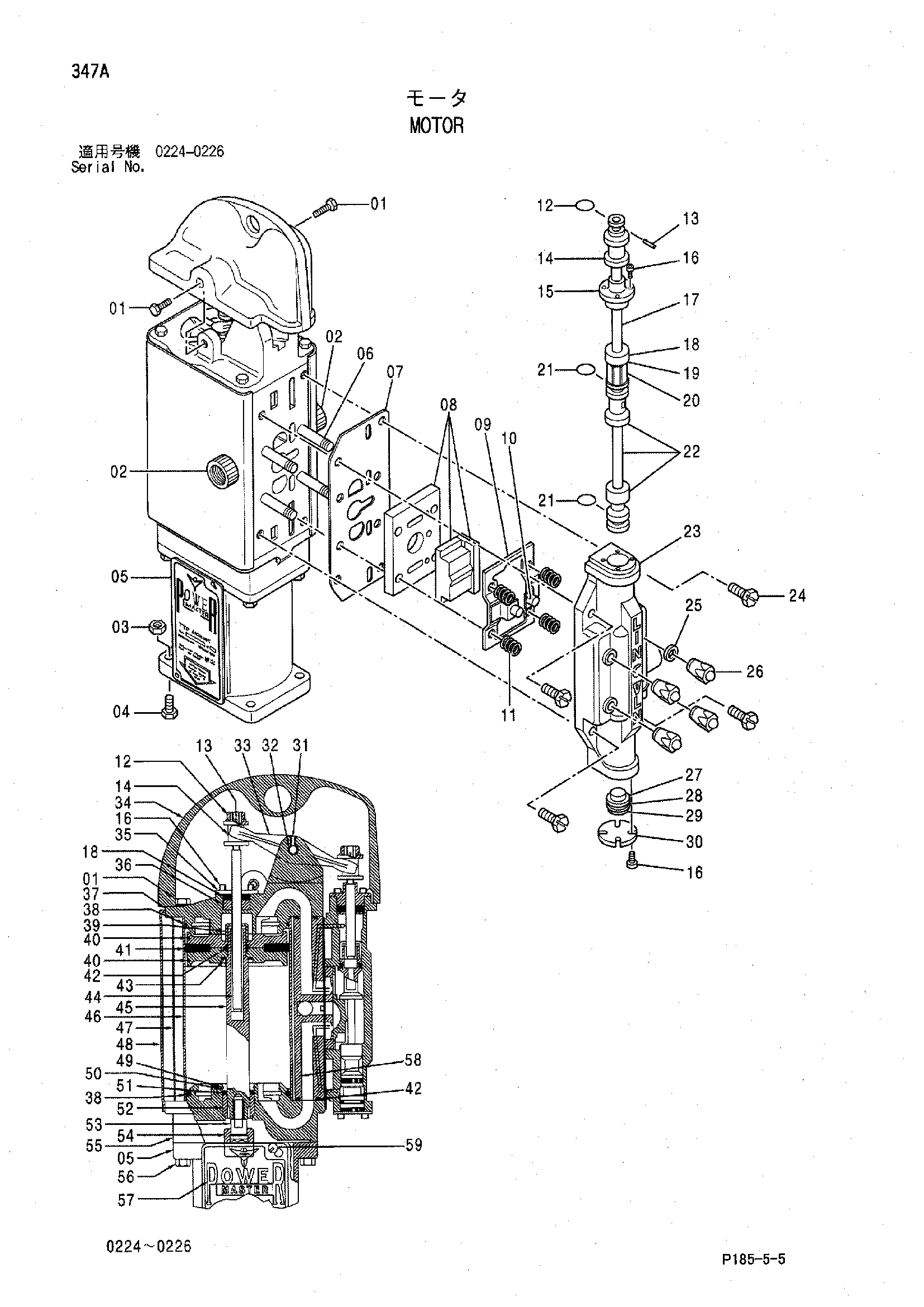

Заводская схема «Гидромотор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4346157 | Гидромотор | 1 | |
| 01 | 4346294 | Винт | 6 |
| 02 | 4346295 | Адаптер | 2 |
| 03 | 4346296 | Гайка | 4 |
| 04 | 4346297 | Болт | 4 |
| 05 | 4346298 | Опора | 1 |
| 06 | 4346299 | Болт шпилька | 1 |
| 07 | 4346300 | Прокладка | 1 |
| 08 | 4346301 | Сиденье | 1 |
| 09 | 4346302 | Пластина | 1 |
| 10 | 4346303 | Пластина | 2 |
| 11 | 4346304 | Пружина | 4 |
| 12 | 4346305 | Кольцо рераининг | 1 |
| 13 | 4346306 | Палец | 2 |
| 14 | 4346307 | Втулка | 2 |
| 15 | 4346308 | Направляющая | 1 |
| 16 | 4346309 | Винт | 12 |
| 17 | 4346310 | Шток | 1 |
| 18 | 4346311 | Манжета | 2 |
| 19 | 4346312 | Шайба | 1 |
| 20 | 4346313 | Ограничитель | 1 |
| 21 | 4346314 | Манжета | 2 |
| 22 | 4346315 | Шток | 1 |
| 23 | 4346316 | Корпус | 1 |
| 24 | 4346317 | Винт | 4 |
| 25 | 4346318 | Прокладка | 4 |
| 26 | 4346319 | Гайка | 4 |
| 27 | 4346320 | Проставка | 1 |
| 28 | 4346321 | Уплотнительное кольцо | 1 |
| 29 | 4346322 | Манжета | 1 |
| 30 | 4346323 | Шайба | 1 |
| 31 | 4346324 | Винт | 2 |
| 32 | 4346325 | Палец | 1 |
| 33 | 4346326 | Рукоять | 1 |
| 34 | 4346327 | Крышка | 1 |
| 35 | 4346328 | Шайба | 1 |
| 36 | 4346329 | Направляющая | 1 |
| 37 | 4346330 | Головка | 1 |
| 38 | 4346331 | Уплотнительное кольцо | 1 |
| 39 | 4346332 | Ограничитель | 1 |
| 40 | 4346333 | Поршень | 2 |
| 41 | 4346334 | Манжета | 1 |
| 42 | 4346335 | Уплотнительное кольцо | 3 |
| 43 | 4346336 | Шайба | 1 |
| 44 | 4346337 | Шток | 1 |
| 45 | 4346338 | Шток | 1 |
| 46 | 4346339 | Гидроцилиндр. воздушный | 1 |
| 47 | 4346340 | Шток | 2 |
| 48 | 4346341 | Втулка | 1 |
| 49 | 4346342 | Стопорное кольцо | 1 |
| 50 | 4346343 | Шайба | 1 |
| 51 | 4346344 | Манжета | 1 |
| 52 | 4346345 | Проставка | 1 |
| 53 | 4346346 | Болт шпилька | 1 |
| 54 | 4346347 | Гайка | 1 |
| 55 | 4346348 | Головка | 1 |
| 56 | 4346349 | Винт | 4 |
| 57 | 4346350 | Пластина | 1 |
| 58 | 4346351 | Опора | 1 |
| 59 | 4346352 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
