Основной трубопроводы (2) <поворот> — HITACHI EX3500

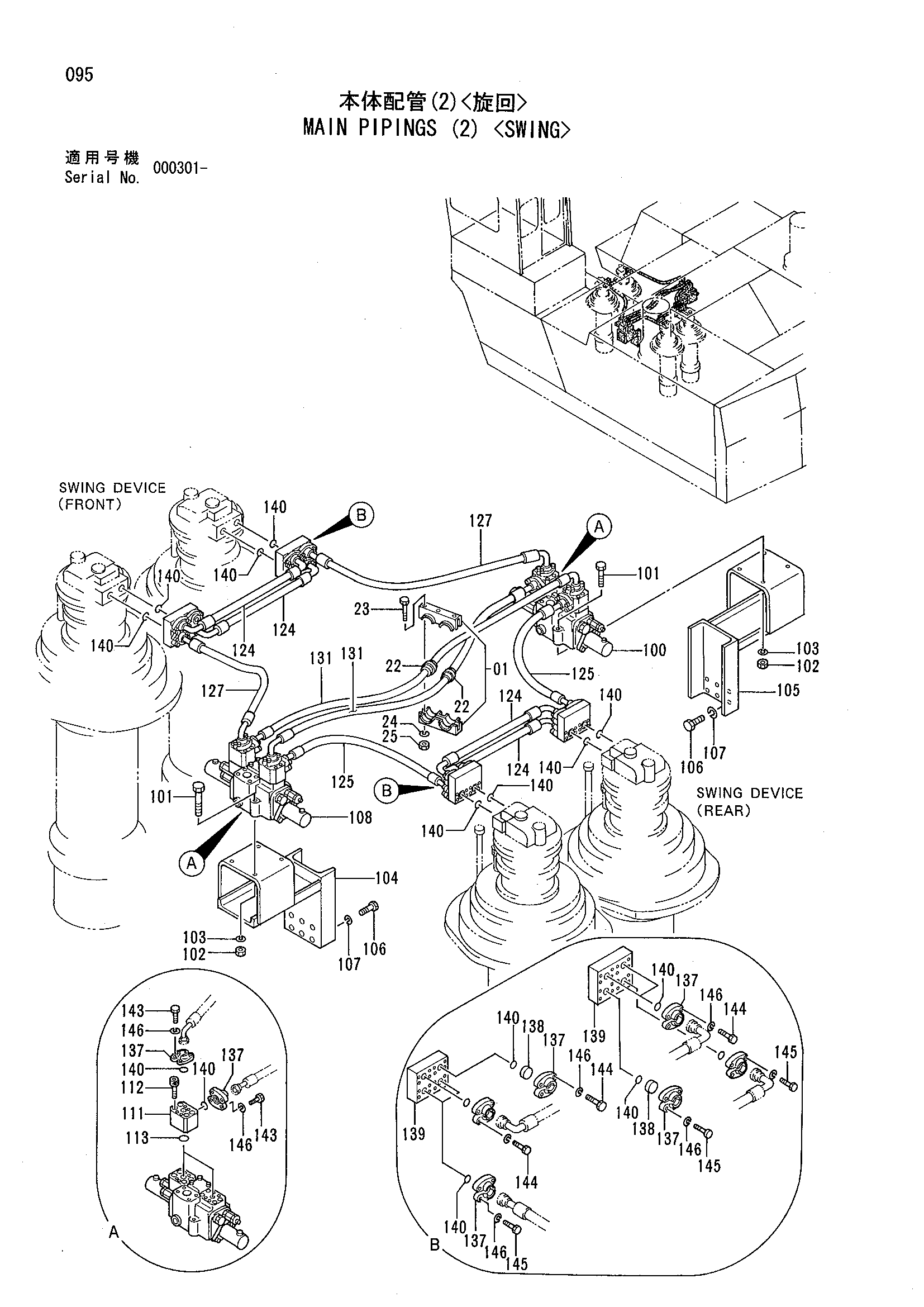

Заводская схема «Основной трубопроводы (2) <поворот>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192414 | Хомут | 1 |
| 22 | 4253455 | Втулка | 2 |
| 23 | J901090 | Болт | 3 |
| 24 | A590910 | Пружинная шайба | 3 |
| 25 | J950010 | Гайка | 3 |
| 100 | 4292748 | Гидрораспределитель | 1 |
| 101 | J901604 | Болт | 6 |
| 102 | J950016 | Гайка | 6 |
| 103 | A590916 | Пружинная шайба | 6 |
| 104 | 7016804 | Кронштейн | 1 |
| 105 | 7017269 | Кронштейн | 1 |
| 106 | J912045 | Болт | 12 |
| 107 | A590920 | Пружинная шайба | 12 |
| 108 | 4292744 | Гидрораспределитель | 1 |
| 111 | 3034287 | Блок | 4 |
| 112 | M341690 | Болт с внутренним шестигранником | 16 |
| 113 | 4292386 | Уплотнительное кольцо | 4 |
| 124 | 4192082 | Шланг | 4 |
| 125 | 4192076 | Шланг | 2 |
| 127 | 4192078 | Шланг | 2 |
| 131 | 4197708 | Шланг | 2 |
| 137 | 4085560 | Разъёмный фланец | 48 |
| 138 | 4336674 | Крышка | 4 |
| 139 | 4186441 | Блок | 4 |
| 140 | 4292382 | Уплотнительное кольцо | 32 |
| 143 | J901245 | Болт | 32 |
| 144 | J901250 | Болт | 32 |
| 145 | J901295 | Болт | 32 |
| 146 | A590912 | Пружинная шайба | 96 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
