HYD. трубопроводы (кондиционер) — HITACHI EX3500

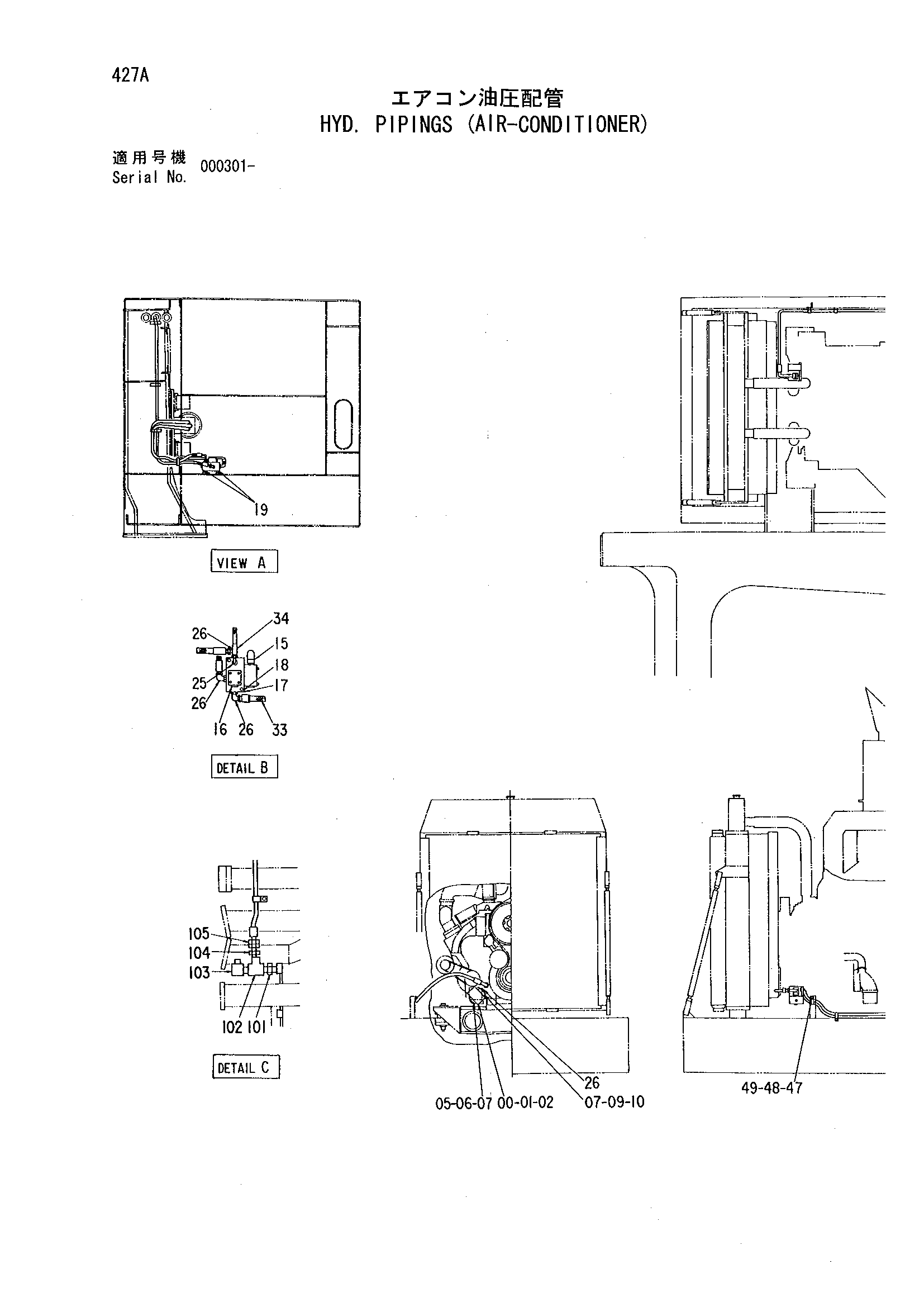

Заводская схема «HYD. трубопроводы (кондиционер)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287341 | Шестерённый насос | 1 |
| 01 | 3069263 | Пластина | 1 |
| 02 | 19H1721 | Болт | 2 |
| 05 | 4288043 | Блок | 1 |
| 06 | A811035 | Уплотнительное кольцо | 1 |
| 07 | M341025 | Болт с внутренним шестигранником | 8 |
| 09 | 4288044 | Блок | 1 |
| 10 | A811030 | Уплотнительное кольцо | 1 |
| 15 | 4287404 | Клапан рериеф | 1 |
| 16 | 4287405 | Обратный клапан | 1 |
| 17 | 2033079 | Блок | 1 |
| 18 | M341000 | Болт с внутренним шестигранником | 2 |
| 19 | 4131346 | Проставка | 2 |
| 23 | 4288555 | Крестовина | 1 |
| 24 | 94-1303 | Адаптер | 4 |
| 25 | 4042032 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4037760 | Угловой штуцер | 4 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4162963 | Адаптер | 3 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4298743 | Шланг | 1 |
| 32 | 4298747 | Шланг | 1 |
| 33 | 4269193 | Шланг | 1 |
| 34 | 4288841 | Шланг | 1 |
| 35 | 4288842 | Шланг | 1 |
| 36 | 4288843 | Шланг | 1 |
| 37 | 4511513 | Шланг | 1 |
| 40 | 3059208 | Блок | 1 |
| 41 | J901080 | Болт | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 45 | 4190263 | Зажим | 3 |
| 46 | 4192034 | Зажим | 5 |
| 47 | 4193816 | Зажим | 4 |
| 48 | J901016 | Болт | 13 |
| 49 | A590910 | Пружинная шайба | 13 |
| 101 | 94-1905 | Адаптер | 1 |
| 102 | 94-0665 | Тройник | 1 |
| 103 | 94-1406 | Угловой штуцер | 1 |
| 104 | 94-1605 | Переходник | 1 |
| 105 | 94-1305 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
