Трансмиссия (насос) — HITACHI EX3500

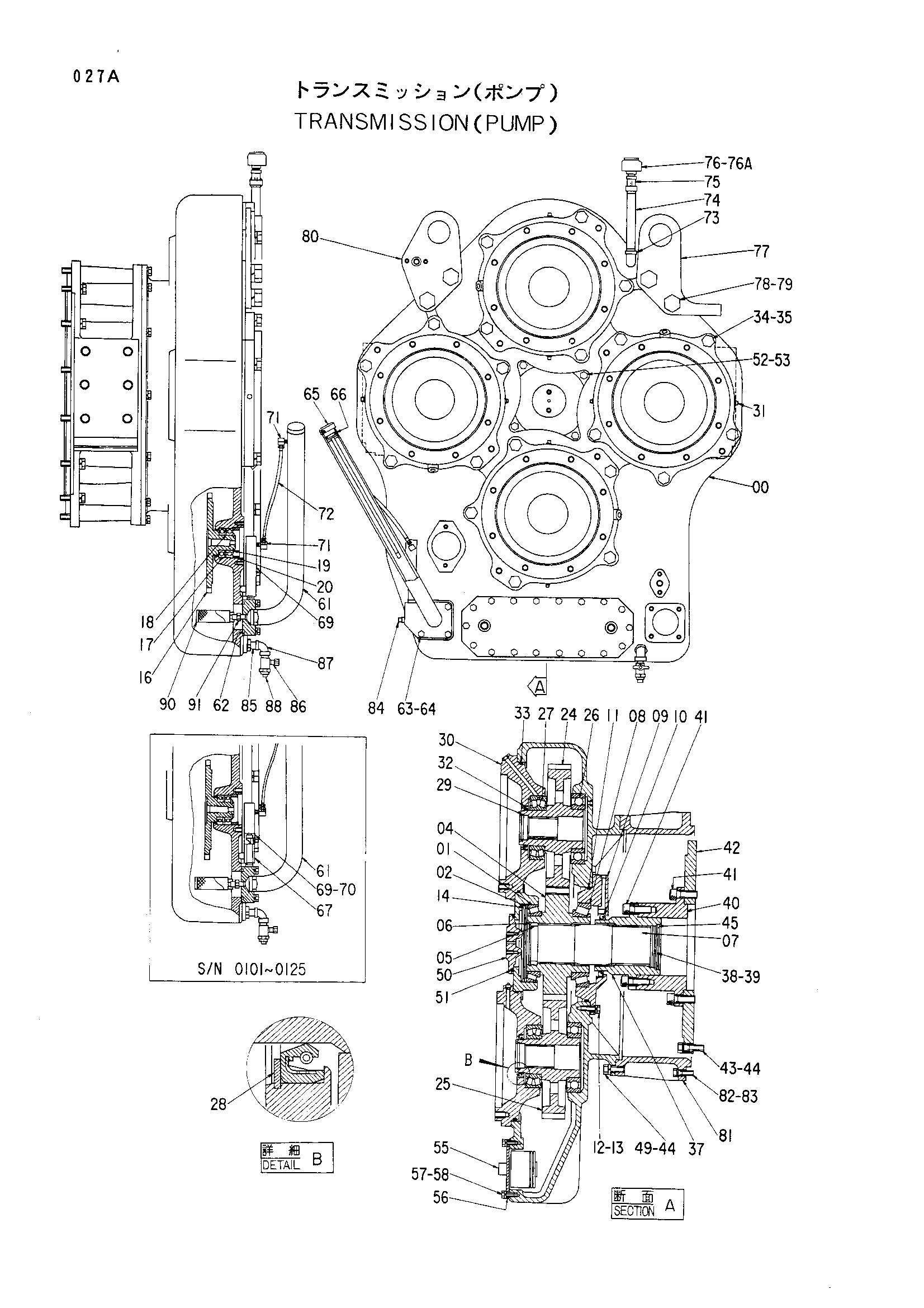

Заводская схема «Трансмиссия (насос)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9072705 | Трансмиссия насос | 2 | |
| 00 | 0000479 | Корпус трансмиссия | 1 |
| 01 | 4190269 замена: 4297166 | Роликовый подшипник | 1 |
| 01 | 4297166 | Роликовый подшипник | 1 |
| 02 | 4186622 замена: 4297263 | Проставка | 1 |
| 02 | 4186622 замена: 4297267 | Проставка | 1 |
| 02 | 4297263 | Проставка | 1 |
| 04 | 2022521 | Шестерня | 1 |
| 05 | 4186769 | Проставка | 1 |
| 06 | 991732 | Стопорное кольцо | 1 |
| 07 | 3035022 замена: 3051043 | Вал | 1 |
| 07 | 3051043 | Вал | 1 |
| 08 | 4190270 замена: 4297165 | Роликовый подшипник | 1 |
| 08 | 4297165 | Роликовый подшипник | 1 |
| 09 | 2022481 | Картридж | 1 |
| 10 | 4196774 | Масляное уплотнение | 1 |
| 11 | 4200404 | Уплотнительное кольцо | 1 |
| 12 | J901240 | Болт | 12 |
| 13 | A590912 | Пружинная шайба | 12 |
| 14 | 4194688 замена: 4297263 | Тарельчатая пружина | 1 |
| 14 | 4194688 замена: 4297267 | Тарельчатая пружина | 1 |
| 14 | 4297267 | Тарельчатая пружина | 1 |
| 16 | 3037399 | Шестерня | 1 |
| 17 | 4002151 | Шариковый подшипник | 2 |
| 18 | 4185391 | Проставка | 1 |
| 19 | 962002 | Стопорное кольцо | 1 |
| 20 | 4178965 замена: 4276453 | Проставка | 1 |
| 20 | 4276453 | Проставка | 1 |
| 24 | 2031881 | Шестерня | 3 |
| 24 | 3032608 замена: 2031881 | Шестерня | 3 |
| 25 | 2022363 замена: 2031882 | Шестерня | 1 |
| 25 | 2031882 | Шестерня | 1 |
| 26 | 4096555 | Шариковый подшипник | 4 |
| 27 | 4174575 | Подшипник. спх.рол. | 4 |
| 28 | 991732 | Стопорное кольцо | 4 |
| 29 | 4196265 | Уплотнительное кольцо | 4 |
| 30 | 2021462 замена: 2031883 | Картридж | 4 |
| 30 | 2021462 замена: 991732 | Картридж | 4 |
| 30 | 2031883 | Картридж | 4 |
| 31 | 94-2022 | Пробка | 9 |
| 32 | 4197726 | Масляное уплотнение | 4 |
| 33 | 4197731 | Уплотнительное кольцо | 4 |
| 34 | J912060 | Болт | 20 |
| 35 | A590920 | Пружинная шайба | 20 |
| 37 | 2024372 | Муфта | 1 |
| 38 | 4201931 замена: 4259357 | Крышка | 1 |
| 38 | 4259357 | Крышка | 1 |
| 39 | 4197728 | Уплотнительное кольцо | 1 |
| 40 | 3035017 | Муфта | 1 |
| 41 | M342056 | Болт с внутренним шестигранником | 22 |
| 42 | 3035016 | Пластина | 1 |
| 43 | 19H1824 | Болт | 12 |
| 44 | A590916 | Пружинная шайба | 24 |
| 45 | 991733 | Стопорное кольцо | 1 |
| 49 | J901645 | Болт | 12 |
| 50 | 3034942 | Крышка | 1 |
| 51 | 4200412 | Уплотнительное кольцо | 1 |
| 52 | J901035 | Болт | 4 |
| 53 | A590910 | Пружинная шайба | 4 |
| 55 | 4195824 | Масляный радиатор | 1 |
| 56 | 4186821 | Прокладка | 1 |
| 57 | J901025 | Болт | 18 |
| 58 | A590910 | Пружинная шайба | 18 |
| 61 | 8037026 замена: 8042390 | Трубка | 1 |
| 61 | 8042390 замена: 8052423 | Трубка | 1 |
| 61 | 8042390 замена: 9738168 | Трубка | 1 |
| 61 | 8042390 замена: J901060 | Трубка | 1 |
| 61 | 8052423 | Трубка | 1 |
| 62 | 4197727 | Уплотнительное кольцо | 1 |
| 63 | J901055 | Болт | 4 |
| 63 | J901060 | Болт | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | 8033034 | Указатель уровня | 1 |
| 66 | 970486 | Уплотнительное кольцо | 1 |
| 67 | 4195779 | Адаптер | 1 |
| 69 | 9726652 замена: 9730839 | Трубка | 1 |
| 69 | 9730839 замена: 8052423 | Трубка | 1 |
| 69 | 9730839 замена: 9738168 | Трубка | 1 |
| 69 | 9730839 замена: J901060 | Трубка | 1 |
| 69 | 9738168 | Трубка | 1 |
| 70 | 4200402 | Уплотнительное кольцо | 1 |
| 71 | 4163017 | Угловой штуцер | 2 |
| 71 | 4196225 | Угловой штуцер | 2 |
| 72 | 4141973 | Шланг | 1 |
| 72 | 4190241 | Нейлоновый шланг | 1 |
| 73 | 94-0649 | Угловой штуцер | 1 |
| 74 | 4124125 | Трубка | 1 |
| 75 | J708683 | Переходник | 1 |
| 76 | 4083754 | Сапун | 1 |
| 76A | 4211473 | Элемент | 1 |
| 77 | 3037899 | Кронштейн | 1 |
| 78 | J932765 | Болт | 4 |
| 79 | A590927 | Пружинная шайба | 4 |
| 80 | 4192182 | Кронштейн | 1 |
| 81 | 1010046 | Корпус | 1 |
| 82 | 19H1777 замена: 19H2473 | Болт | 16 |
| 82 | 19H2473 | Болт | 16 |
| 83 | J21384 | Пружинная шайба | 16 |
| 84 | 94-2024 | Пробка | 1 |
| 85 | 94-1903 | Адаптер | 1 |
| 86 | 4184833 | Шаровой клапан | 1 |
| 87 | 94-0617 | Угловой штуцер | 1 |
| 88 | 94-2024 | Пробка | 1 |
| 90 | 4202089 | Фильтр | 1 |
| 91 | 94-1702 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
