Управление короб (правый) — HITACHI EX3500

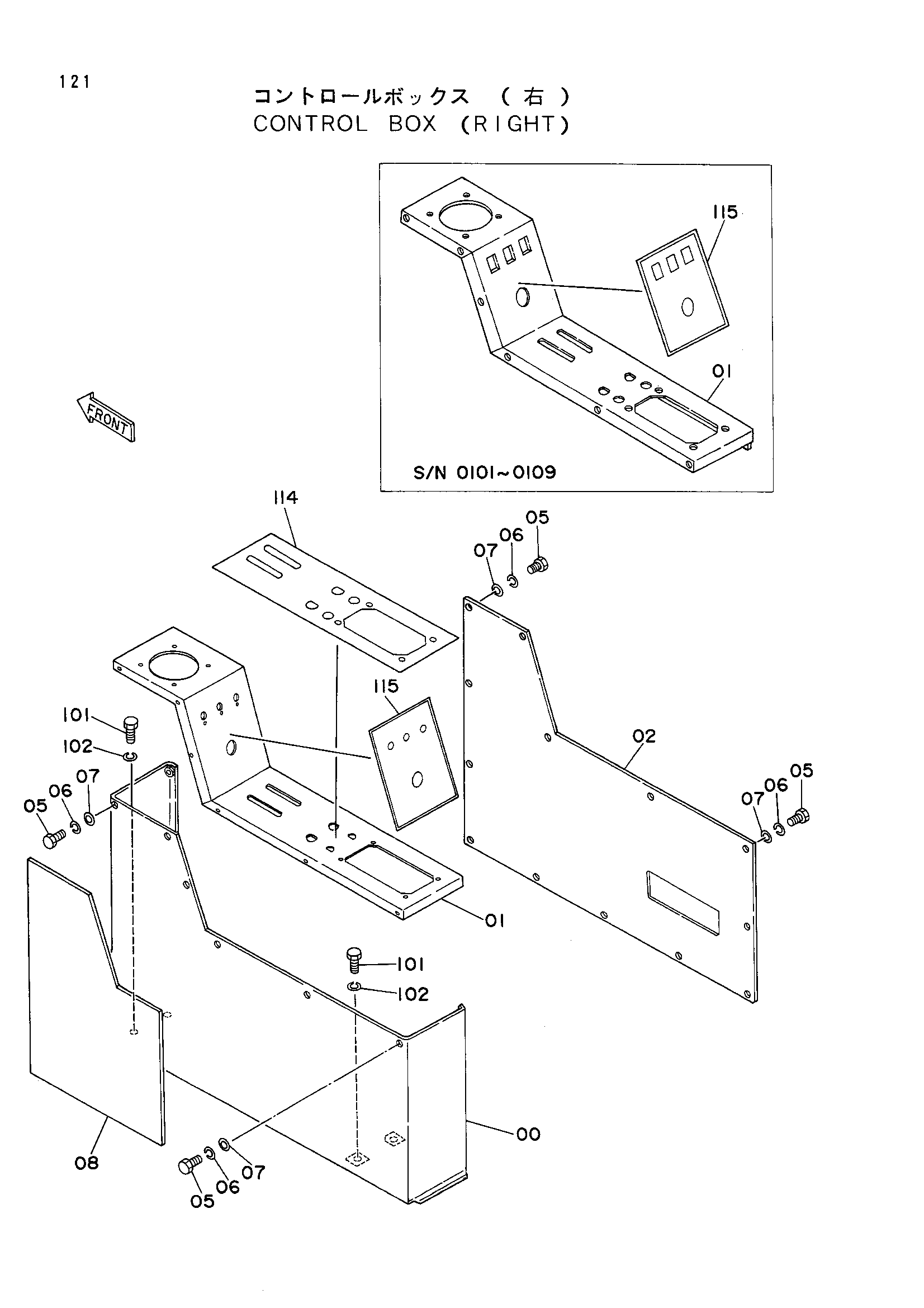

Заводская схема «Управление короб (правый)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001954 | Стойка | 1 |
| 00-08 | 9072610 | Управление короб (правый) | 1 |
| 00-08 | 9092186 | Управление короб (правый) | 1 |
| 01 | 6008020 | Панель | 1 |
| 01 | 6010496 | Панель | 1 |
| 02 | 1010524 | Крышка | 1 |
| 05 | J870614 | Болт | 19 |
| 06 | J251006 | Пружинная шайба | 19 |
| 07 | J250006 | Плоская шайба | 19 |
| 08 | 3049938 | Крышка | 1 |
| 101 | J901025 | Болт | 4 |
| 102 | A590910 | Пружинная шайба | 4 |
| 114 | 4204801 | Панель | 1 |
| 115 | 4204802 | Панель | 1 |
| 115 | 4255746 | Панель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
