Двигатель — HITACHI EX3500

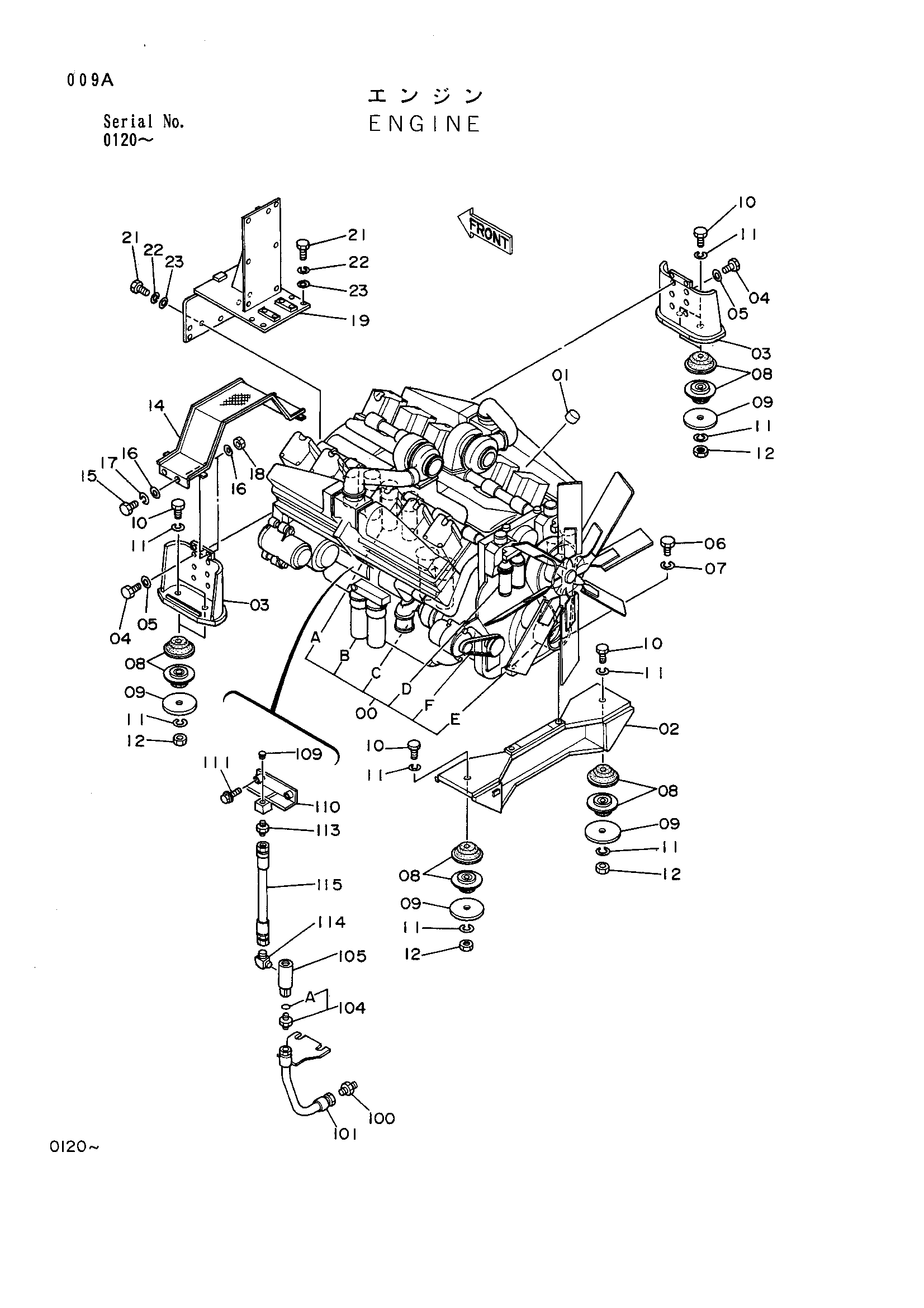

Заводская схема «Двигатель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255808 | Двигатель | 1 |
| 00A | 4085913 | Элемент фильтр(двигатель масляный) | 4 |
| 00B | 4204048 | Элемент фильтр(бйпасс филетер) | 2 |
| 00C | 4202934 | Элемент фильтр(топливный) | 2 |
| 00D | 4206186 | Элемент фильтр(корросион) | 4 |
| 00E | 4207596 | Велт вентилятор | 1 |
| 00F | 4207597 | Велт (генератор) | 1 |
| 01 | 4188676 | Колпачок(такхометер) | 1 |
| 02 | 7016764 | Кронштейн | 1 |
| 03 | 7016759 | Кронштейн | 2 |
| 04 | J912765 | Болт | 12 |
| 05 | 4085857 | Шайба | 12 |
| 06 | 4184899 | Болт | 2 |
| 07 | J21386 | Пружинная шайба | 2 |
| 08 | 4183996 | Амортизатор | 12 |
| 09 | 4184234 | Пластина | 6 |
| 10 | J833318 | Болт | 6 |
| 11 | 4083438 | Шайба | 12 |
| 12 | M663033 | U-образная гайка | 6 |
| 14 | 7016839 | Ступень | 1 |
| 15 | J901035 | Болт | 4 |
| 16 | J217083 | Шайба | 8 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | 6012233 | Кронштейн | 1 |
| 21 | 19H1821 | Болт | 8 |
| 22 | A590912 | Пружинная шайба | 8 |
| 23 | 449490 | Шайба | 8 |
| 100 | 4196587 | Адаптер | 1 |
| 101 | 8037268 | Трубопроводы | 1 |
| 104 | 4042032 | Адаптер | 1 |
| 104A | 4506418 | Уплотнительное кольцо | 1 |
| 105 | 9730839 | Трубка | 1 |
| 109 | 4192643 | Сапун | 1 |
| 110 | 8037269 | Блок | 1 |
| 111 | 4196831 | Болт | 2 |
| 113 | 94-1301 | Адаптер | 1 |
| 114 | 4196225 | Угловой штуцер | 1 |
| 115 | 4149521 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
