Обратный трубопроводы (1) — HITACHI EX3500

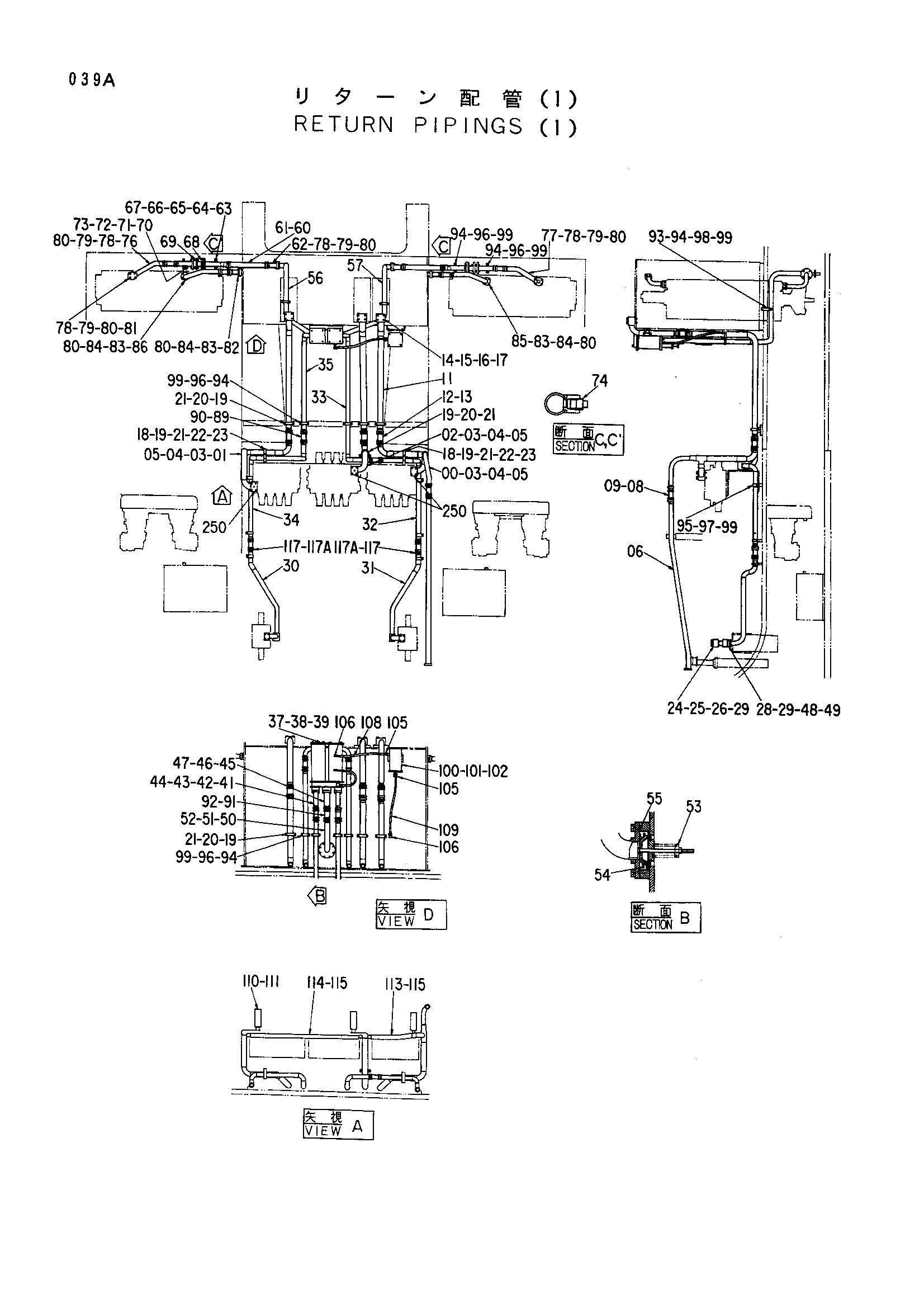

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7018861	Трубка	1
01	8039995	Трубка	1
02	8039996	Трубка	1
03	J901403	Болт	12
04	A590914	Пружинная шайба	12
05	4153541	Уплотнительное кольцо	3
05	A810075 замена: 4153541	Уплотнительное кольцо	3
06	8037669	Трубка	1
08	4094001	Резиновый шланг	1
09	4156850 замена: 4263764	Хомут шланга	4
09	4263764	Хомут шланга	4
11	9726134	Трубка	3
12	4099119	Резиновый шланг	6
13	4152704 замена: 4285233	Хомут шланга	24
13	4285233	Хомут шланга	24
14	8036563	Трубка	3
15	J901403	Болт	12
16	A590914	Пружинная шайба	12
17	4153541	Уплотнительное кольцо	3
17	A810075 замена: 4153541	Уплотнительное кольцо	3
18	J901003	Болт	4
19	4000909	Хомут трубки	9
20	J901020 замена: J901025	Болт	14
20	J901025	Болт	14
21	A590910	Пружинная шайба	18
22	4201595	Хомут	2
23	4201593	Хомут	2
24	8036564	Трубка	2
25	J901401	Болт	8
26	A590914	Пружинная шайба	8
28	A590912	Пружинная шайба	8
29	4153538	Уплотнительное кольцо	6
29	A810060 замена: 4153538	Уплотнительное кольцо	6
30	8040217	Трубка	1
31	8040218	Трубка	1
32	8040219	Трубка	1
33	8036568	Трубка	1
34	8040220	Трубка	1
35	9726135	Трубка	1
37	9069603	Фулл-флов фильтр<для детали см. сепара	1
38	J901235	Болт	4
39	A590912	Пружинная шайба	4
41	8036570	Трубка	2
42	J901240	Болт	8
43	A590912	Пружинная шайба	8
44	4153538	Уплотнительное кольцо	2
44	A810060 замена: 4153538	Уплотнительное кольцо	2
45	8036571	Трубка	1
46	M341240	Болт с внутренним шестигранником	4
47	A810075	Уплотнительное кольцо	1
48	J901245	Болт	8
49	4155835	Фланец	2
50	8036572	Трубка	1
51	J901645	Болт	8
52	A590916	Пружинная шайба	8
53	4192756	Клапан	1
54	4193678	Пружина сжатия	1
55	4153558	Уплотнительное кольцо	1
55	A810160 замена: 4153558	Уплотнительное кольцо	1
56	7018605	Трубка	1
57	7018606	Трубка	1
60	4120296	Резиновый шланг	2
61	4156850 замена: 4263764	Хомут шланга	8
61	4263764	Хомут шланга	8
62	9728327	Трубка	2
63	8036575	Трубка	2
64	J901655	Болт	8
65	A590916	Пружинная шайба	8
66	J950016	Гайка	8
67	4153539	Уплотнительное кольцо	2
67	A810065 замена: 4153539	Уплотнительное кольцо	2
68	9726136	Трубка	2
69	4193413	Клапан	2
70	8036576	Трубка	2
71	J901690	Болт	8
72	A590916	Пружинная шайба	8
73	J950016	Гайка	8
74	J75210	Пробка	2
76	8036577	Трубка	1
77	8036578	Трубка	1
78	J901240	Болт	32
79	A590912	Пружинная шайба	32
80	4153538	Уплотнительное кольцо	12
80	A810060 замена: 4153538	Уплотнительное кольцо	12
81	4183900	Фланец	4
82	8036579	Трубка	2
83	J901240	Болт	16
84	A590912	Пружинная шайба	16
85	8036580	Трубка	1
86	8036581	Трубка	1
89	4094001	Резиновый шланг	10
90	4156850 замена: 4263764	Хомут шланга	40
90	4263764	Хомут шланга	32
91	4099119	Резиновый шланг	1
92	4152704 замена: 4285233	Хомут шланга	4
92	4285233	Хомут шланга	4
93	4194065	Проставка	2
94	4053865	Хомут трубки	14
95	4074548	Хомут трубки	6
96	J901020 замена: J901025	Болт	24
96	J901025	Болт	24
97	J901025	Болт	6
98	J901005	Болт	4
99	A590910	Пружинная шайба	32
100	9066143	Бйпасс фильтр<для детали см. отдельный	1
101	J901225	Болт	4
102	A590912	Пружинная шайба	4
105	94-1303	Адаптер	2
106	94-1403	Угловой штуцер	2
108	4102060	Шланг	1
109	4054357	Шланг	1
110	9728969	Трубка	3
111	94-1705	Адаптер	3
113	4160627	Шланг	1
114	4210307	Шланг	1
115	94-1306	Адаптер	4
117	4067833	Муфта трубка	2
117A	4196261	Уплотнение	2
250	94-2022	Пробка	3
