Кабина группа — HITACHI EX3500

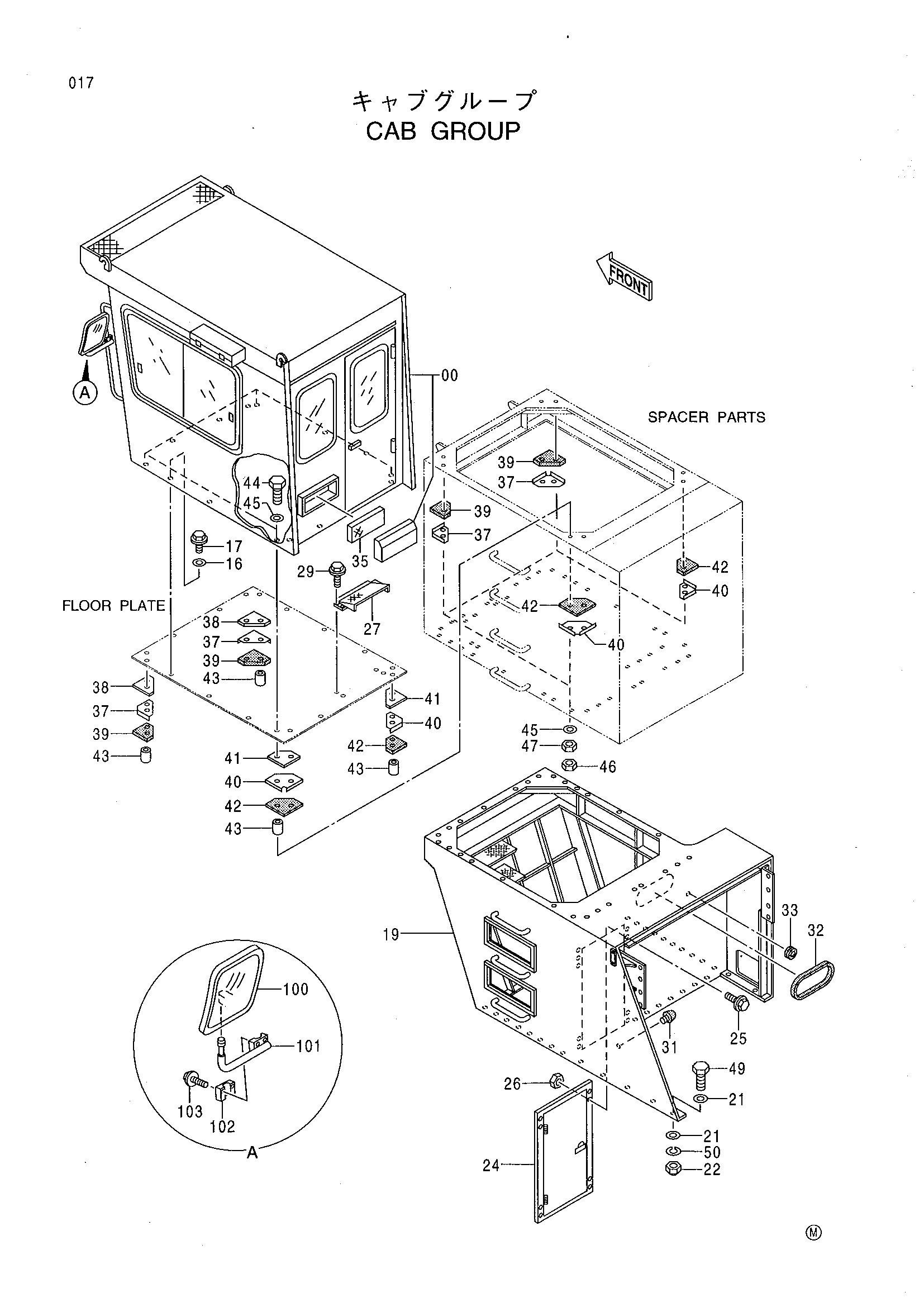

Заводская схема «Кабина группа» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4379948 | Кабина | 1 |
| 16 | A590112 | Плоская шайба | 9 |
| 17 | J011230 | Болт с шайбой | 9 |
| 19 | 4377701 | Платформа кабина | 1 |
| 21 | 4086891 | Шайба | 86 |
| 22 | M660012 | U-образная гайка | 43 |
| 24 | 4193974 | Дверь | 1 |
| 25 | J011025 | Болт с шайбой | 8 |
| 26 | J950010 | Гайка | 8 |
| 27 | 3077610 | Ступень | 1 |
| 29 | J010820 | Болт с шайбой | 4 |
| 31 | 4040730 | Ограничитель | 1 |
| 32 | 4190595 | Резиновая прокладка | 4 |
| 33 | 445100 | Резиновая втулка | 1 |
| 35 | 4206637 | Фильтр воздушный | 1 |
| 37 | 4371540 | Ограничитель | 4 |
| 38 | 4371541 | Пластина | 2 |
| 39 | 4371542 | Резиновая подушка | 4 |
| 40 | 4371543 | Ограничитель | 4 |
| 41 | 4371544 | Пластина | 2 |
| 42 | 4371545 | Резиновая подушка | 4 |
| 43 | 4371646 | Проставка | 8 |
| 44 | J931804 | Болт | 8 |
| 45 | A590118 | Плоская шайба | 16 |
| 46 | M660018 | U-образная гайка | 8 |
| 47 | J951018 | Гайка | 8 |
| 49 | J901240 | Болт | 43 |
| 50 | A590912 | Пружинная шайба | 43 |
| 100 | 4340845 | Зеркало | 1 |
| 101 | 8065096 | Стойка | 1 |
| 102 | 4201441 | Хомут | 1 |
| 103 | J010845 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
