Пилотный трубопроводы (1-2) — HITACHI EX3500

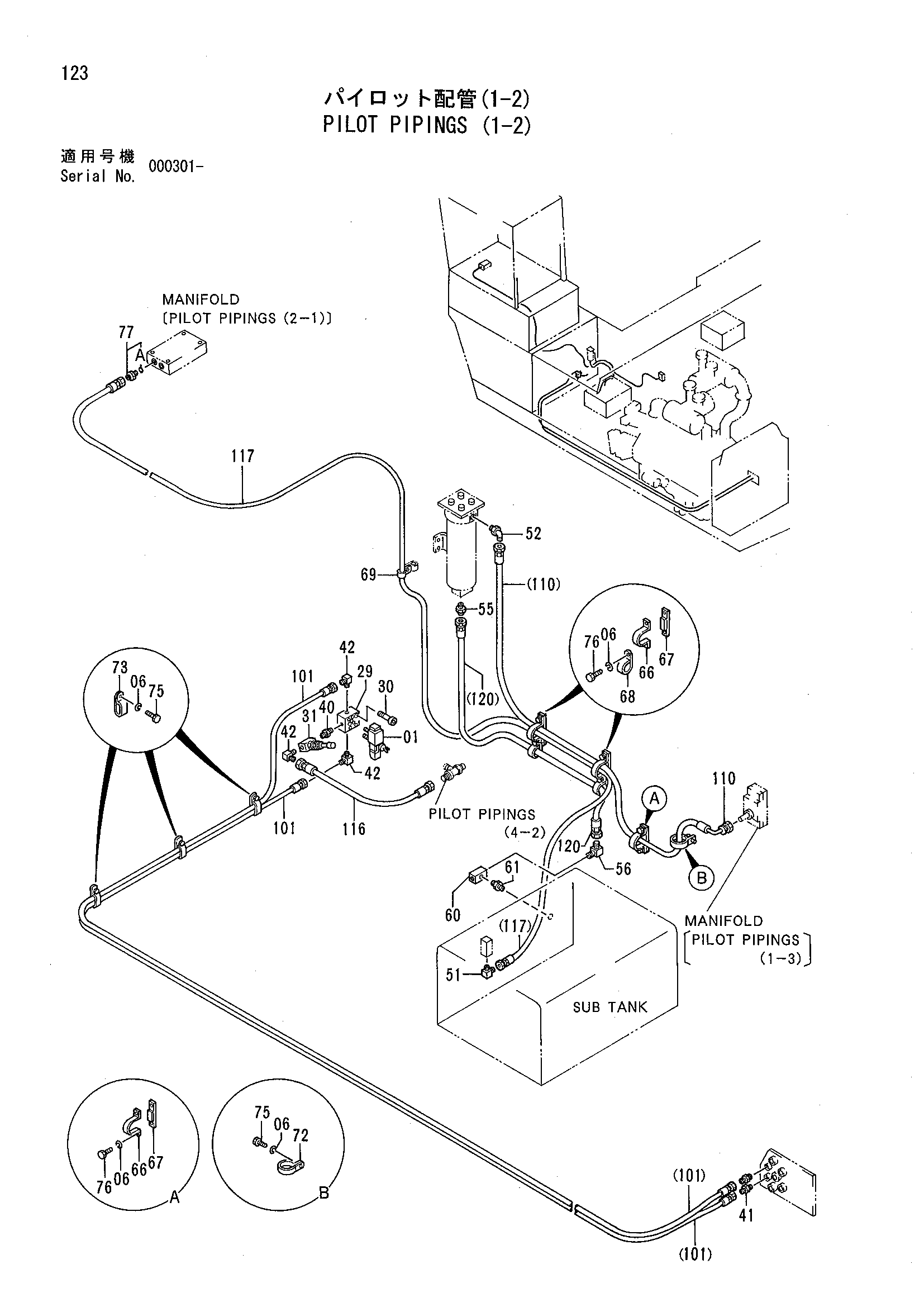

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4270991 | Электромагнитный клапан | 1 |
| 06 | A590910 | Пружинная шайба | 10 |
| 29 | 3023458 | Блок | 1 |
| 30 | M341045 | Болт с внутренним шестигранником | 2 |
| 31 | 4155430 | Запорный клапан | 1 |
| 40 | 94-1701 | Адаптер | 1 |
| 41 | 94-1301 | Адаптер | 2 |
| 42 | 94-1401 | Угловой штуцер | 2 |
| 51 | 94-1403 | Угловой штуцер | 1 |
| 52 | 4065118 | Угловой штуцер | 1 |
| 55 | 94-1304 | Адаптер | 1 |
| 56 | 94-1404 | Угловой штуцер | 1 |
| 60 | J70486 | Тройник | 1 |
| 61 | J70786 | Адаптер | 1 |
| 66 | 4089557 | Хомут | 3 |
| 67 | 4187112 | Хомут | 3 |
| 68 | 4190291 | Зажим | 2 |
| 69 | 4190262 | Зажим | 1 |
| 72 | 4190265 | Зажим | 1 |
| 73 | 4190292 | Зажим | 3 |
| 75 | J901016 | Болт | 4 |
| 76 | J901020 | Болт | 6 |
| 77 | 4042032 | Адаптер | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 101 | 4197719 | Шланг | 2 |
| 110 | 4219321 | Шланг | 1 |
| 116 | 4069766 | Шланг | 1 |
| 117 | 4086033 | Шланг | 1 |
| 120 | 4055195 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
