Крышка (правый): 1 — HITACHI EX3500

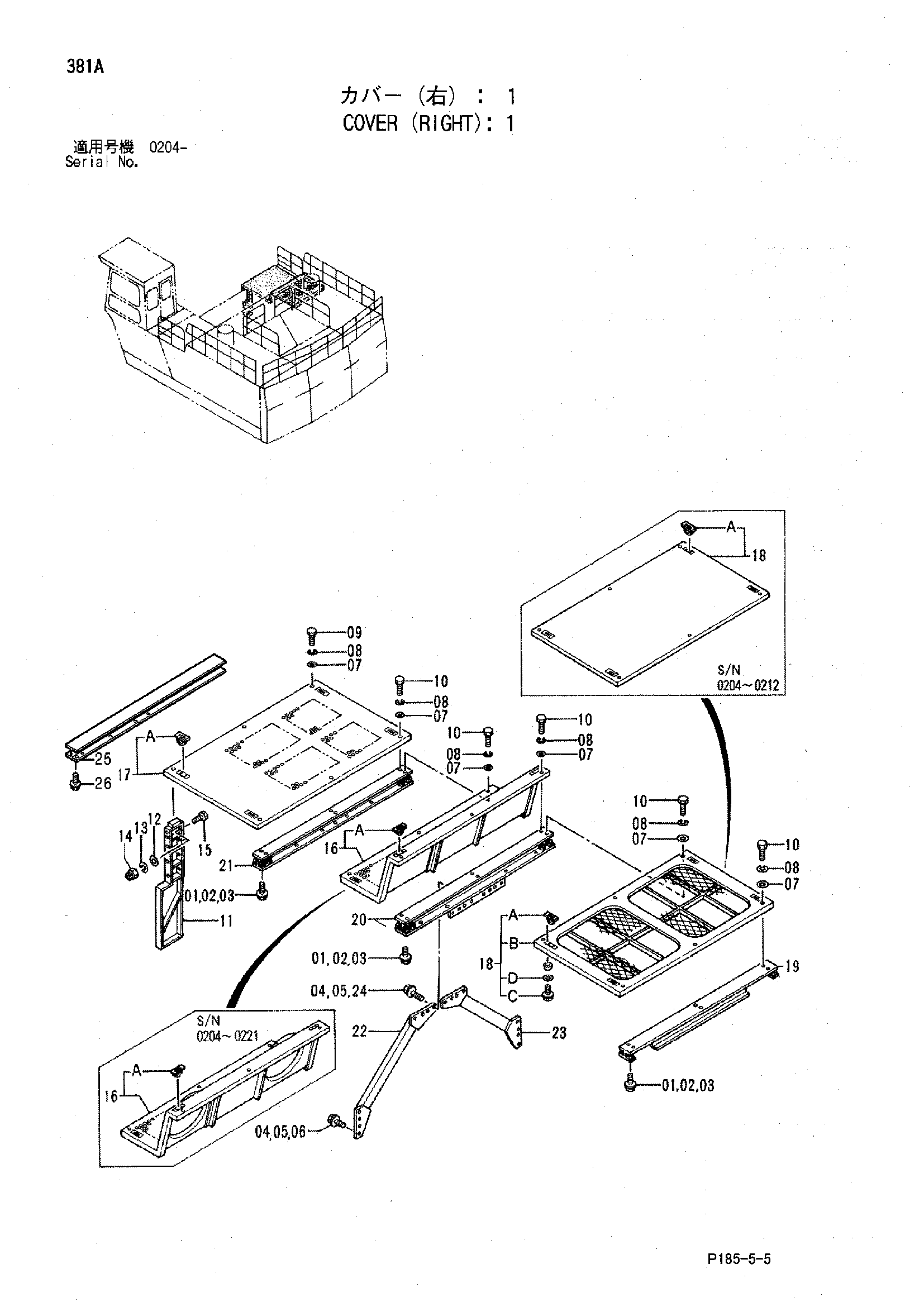

Заводская схема «Крышка (правый): 1» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901240 | Болт | 20 |
| 01 | J021240 | Болт с шайбой | 20 |
| 02 | A590912 | Пружинная шайба | 20 |
| 03 | A590112 | Плоская шайба | 20 |
| 04 | A590912 | Пружинная шайба | 16 |
| 05 | A590112 | Плоская шайба | 16 |
| 06 | J901235 | Болт | 8 |
| 06 | J021235 | Болт с шайбой | 8 |
| 07 | 449490 | Шайба | 18 |
| 08 | A590912 | Пружинная шайба | 18 |
| 09 | J901260 | Болт | 3 |
| 10 | J901270 | Болт | 15 |
| 11 | 7016912 | Кронштейн | 1 |
| 12 | 4114405 | Шайба | 30 |
| 13 | A590916 | Пружинная шайба | 15 |
| 14 | M660016 | U-образная гайка | 15 |
| 15 | J901650 | Болт | 15 |
| 16 | 7025666 | Панель | 1 |
| 16 | 7027880 | Панель | 1 |
| 16A | 4232190 | Рукоятка | 4 |
| 17 | 7025667 | Панель | 1 |
| 17A | 4232190 | Рукоятка | 4 |
| 18 | 7025665 | Панель в сборе | 1 |
| 18 | 9134009 | Панель в сборе | 1 |
| 18A | 4232190 | Рукоятка | 4 |
| 18B | 6014216 | Панель | 1 |
| 18C | M430408 | Винт | 8 |
| 18D | A590104 | Плоская шайба | 8 |
| 19 | 8053504 | Балка | 1 |
| 20 | 8053505 | Балка | 1 |
| 20 | 8059380 | Балка | 1 |
| 20 | 7028968 | Балка | 1 |
| 21 | 8053506 | Балка | 1 |
| 22 | 8028344 | Стойка | 1 |
| 22 | 8059378 | Стойка | 1 |
| 23 | 8028344 | Стойка | 1 |
| 23 | 8059379 | Стойка | 1 |
| 24 | J901235 | Болт | 8 |
| 24 | J021235 | Болт с шайбой | 8 |
| 24 | J021245 | Болт с шайбой | 8 |
| 25 | 8065806 | Балка | 1 |
| 26 | J031025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
