Клапан (обратный трубопроводы) — HITACHI EX3500

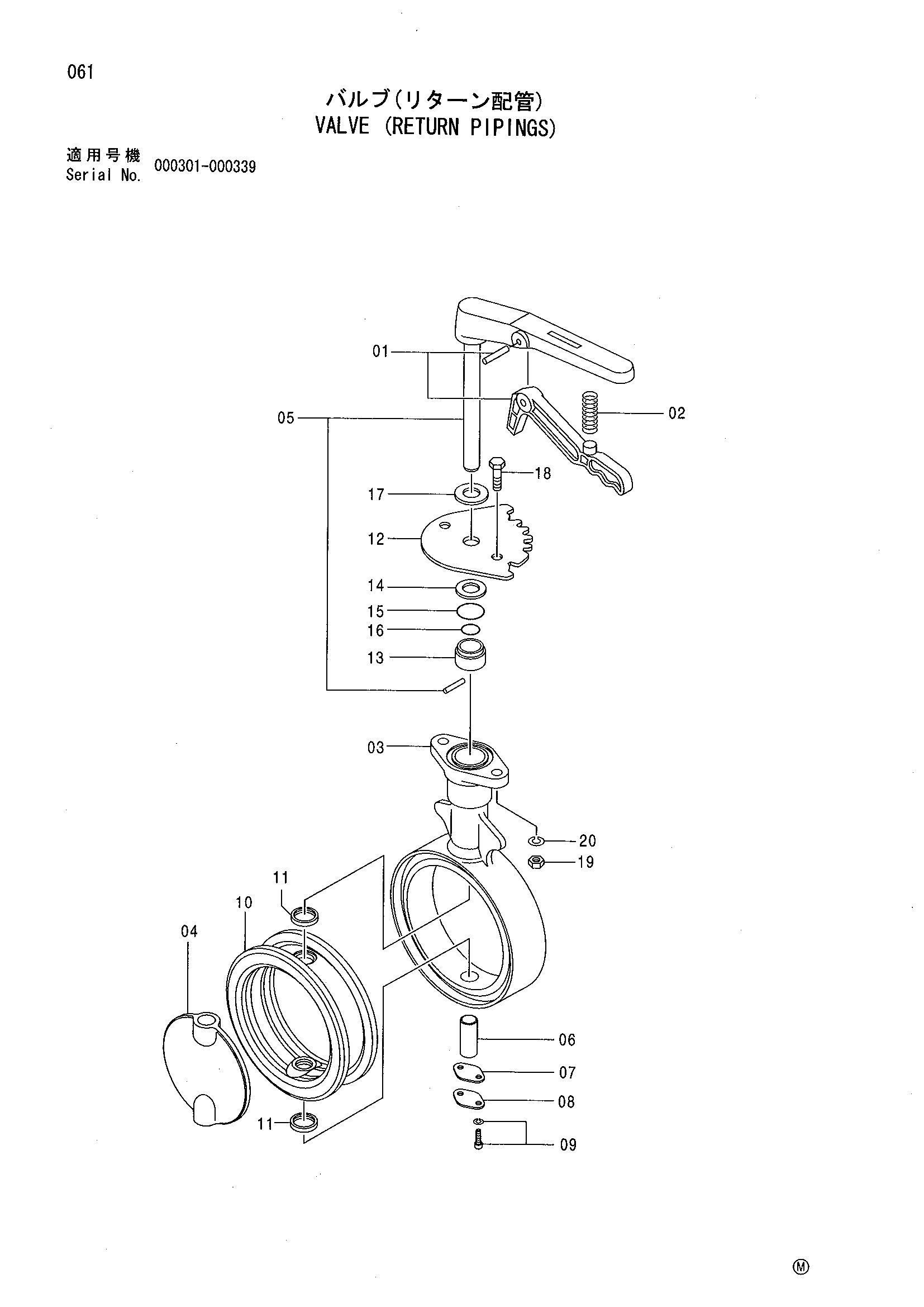

Заводская схема «Клапан (обратный трубопроводы)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4193413 | Клапан | 1 | |
| 01 | 4398866 | Рычаг | 1 |
| 02 | 4398867 | Пружина | 1 |
| 03 | 4398868 | Корпус клапан | 1 |
| 04 | 4398869 | Пластина клапан | 1 |
| 05 | 4398870 | Рычаг | 1 |
| 06 | 4398871 | Палец | 1 |
| 07 | 4398872 | Манжета | 1 |
| 08 | 4398873 | Крышка | 1 |
| 09 | 4415000 | Болт с внутренним шестигранником | 2 |
| 10 | 4398876 | Уплотнение клапан | 1 |
| 11 | 4398877 | Уплотнительное кольцо | 2 |
| 12 | 4398878 | Пластина | 1 |
| 13 | 4398879 | Втулка | 1 |
| 14 | 4398880 | Фиксатор | 1 |
| 15 | 4398881 | Уплотнительное кольцо | 1 |
| 16 | 4398882 | Уплотнительное кольцо | 1 |
| 17 | 4398883 | Пылезащитное уплотнение | 1 |
| 18 | 4398884 | Болт | 2 |
| 19 | 4398885 | Гайка | 2 |
| 20 | 4398886 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
